Blisterverpackungsmaschine: Typen, Funktionsweise und Kernkomponenten

Eine gleichbleibend hohe Produktionsgeschwindigkeit bei der Herstellung von Pharma- und Konsumgüterverpackungen hängt von einem entscheidenden Schritt ab: dem Formungsprozess. Als Grundlage der gesamten Blisterverpackung bestimmt die Blisterformmaschine sowohl die strukturelle Integrität der Endverpackung als auch die betriebliche Effizienz der Anlage.

Diese Anlage wandelt flache Folienrollen durch ein ausgewogenes Zusammenspiel von Wärme und Druck in präzise geformte Blistertaschen um. Die Beherrschung dieses Schritts erfordert jedoch mehr als nur grundlegende Temperatureinstellungen. Hier finden Sie eine ausführliche Anleitung zu den Kerntechnologien, den wesentlichen mechanischen Komponenten und dem Arbeitsablauf von Blisterformungsanlagen.

Was ist eine Blisterverpackungsmaschine?

Eine Blisterformmaschine ist eine Spezialvorrichtung, die in eine Blisterverpackungsmaschine integriert ist. Sie ist für die Herstellung der einzelnen Taschen oder Vertiefungen zuständig, in denen Produkte wie Tabletten, Kapseln oder kleine Konsumgüter untergebracht werden. Diese Vorrichtung erhitzt eine Kunststoffgrundfolie, bis sie biegsam wird, und formt sie anschließend mithilfe von Druck oder Vakuum in eine bestimmte Form. Anschließend wird das Material abgekühlt, um seine Form zu fixieren.

Es dient als entscheidendes mechanisches Bauteil im durchgängigen Blisterverpackungssystem und stellt sicher, dass jede Vertiefung konstruktiv einwandfrei und präzise ist, bevor das Produkt eingefüllt und versiegelt wird.

Kerntechnologien bei Blisterformmaschinen

Die Hersteller wählen je nach den spezifischen Empfindlichkeiten des Produkts und dem erforderlichen Barrierschutzgrad zwischen verschiedenen Formgebungsverfahren aus. Bei der Herstellung von Blisterverpackungen kommen im Wesentlichen drei Technologien zum Einsatz: Thermoformen, Kaltformen und Plug-Assist-Formen.

1. Thermoformen

Das Thermoformen ist ein thermisches Herstellungsverfahren, das sich die physikalischen Eigenschaften von thermoplastischen Folien wie PVC, PET oder PP zunutze macht. Bei diesem Verfahren werden diese Folien so lange erhitzt, bis sie den Glasübergangszustand erreichen. Dadurch werden sie so flexibel, dass sie mithilfe von Unterdruck oder Druckluft in die gewünschte Form gebracht werden können.

Dieses Verfahren wird in der Regel für gängige medizinische Verpackungen wie Tabletten und Kapseln eingesetzt, bei denen die Sichtbarkeit des Produkts und eine hohe Produktionsgeschwindigkeit im Vordergrund stehen.

2. Kaltumformung

Das Kaltumformen ist ein mechanisches Verfahren, bei dem Hohlraumblasen ohne Wärmezufuhr entstehen. Stattdessen wird im Stanzverfahren ein mehrschichtiger laminierte Aluminiumfolie in eine Form. Diese Methode wird vorwiegend für Alu-Alu-Verpackung, wo das Produkt außerordentlich empfindlich gegenüber Umwelteinflüssen ist.

3. Formgebung mit Hilfe von Einsätzen

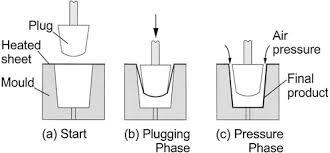

Das Plug-Assist-Formverfahren ist eine fortschrittliche Weiterentwicklung des herkömmlichen Thermoformverfahrens. Bei diesem Verfahren senkt sich ein mechanischer Stempel in eine erweichte Kunststofffolie ab, bevor Luftdruck oder Vakuum angelegt wird. Der Stempel drückt das Material physisch in den Boden der Form, um eine gleichmäßige Verteilung über die Formwände hinweg zu gewährleisten.

Wesentliche Komponenten einer Blisterformmaschine

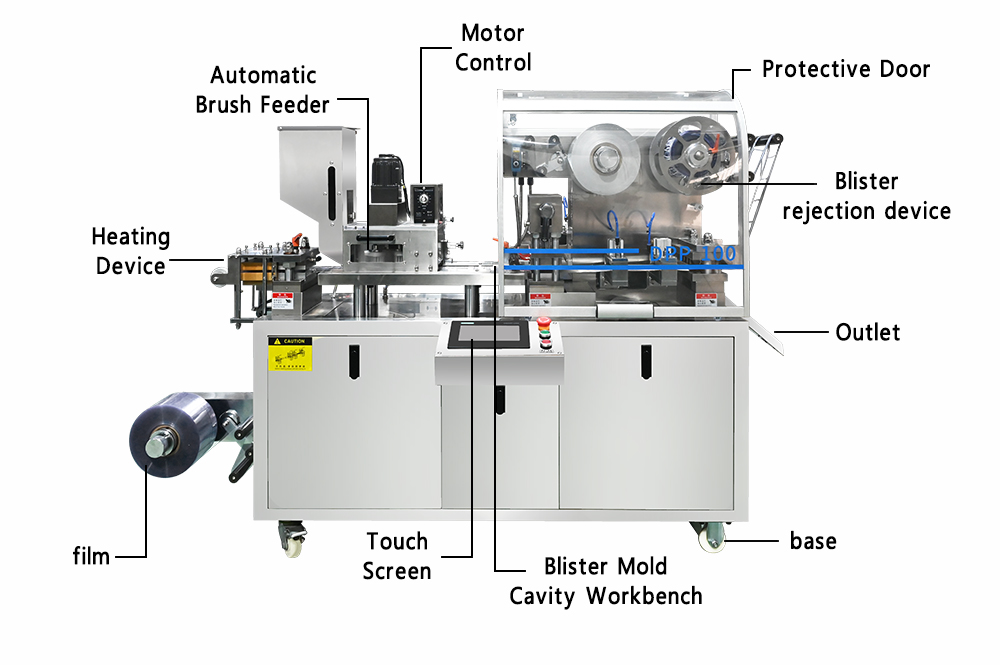

Eine Blisterverpackungsmaschine besteht aus mehreren mechanischen Bauteilen, die synchron miteinander arbeiten. Sie umfasst in der Regel Stationen für die Materialzuführung, die thermische Vorbereitung und die Maßanpassung. Schauen wir uns diese wesentlichen Bauteile nun nacheinander an.

1. Abwickelstation

Der Prozess beginnt an der Abwickelstation, die als Eingangspunkt für die Rohstoffe dient. Eine motorisierte Spindel hält die schwere Rolle aus Kunststofffolie oder Aluminiumlaminat. Sensoren zur Spannungsregelung überwachen den Materialvorschub, um sicherzustellen, dass das Material ohne Dehnung oder Faltenbildung in die Maschine gelangt. Dieser gleichmäßige Materialfluss ist entscheidend, um Fehlausrichtungen in späteren Produktionsschritten zu vermeiden.

2. Heizstation

Der Thermoformprozess beginnt an der Heizstation. Dort werden thermoplastische Materialien wie PVC mithilfe spezieller Heizplatten – in der Regel bei 120 °C bis 150 °C – erweicht, um sie für die Formgebung vorzubereiten. Moderne Maschinen nutzen eine Mehrzonenheizung, um die Folie über ihre gesamte Breite hinweg gleichmäßig zu erweichen. Dadurch werden Heißstellen vermieden, die zum Schmelzen des Materials führen könnten, sowie Kaltstellen, die Risse verursachen.

3. Formgebungsanlage

Die Formstation ist die zentrale Einheit, die die physischen Hohlräume zur Aufnahme des Produkts erzeugt. Je nach Material und erforderlicher Tiefe werden an dieser Station unterschiedliche mechanische Kräfte eingesetzt, um ein perfektes Ergebnis zu erzielen. Tiefzieh-Blisterverpackung.

Mechanische Stempel drücken das aufgeweichte Material in die Form, um eine gleichmäßige Wandstärke über die gesamte Kavität hinweg zu gewährleisten. In ähnlicher Weise drückt Hochdruck-Druckluft die Folie gegen die Formkonturen, um scharfe, klar definierte Kanten zu erzeugen. Bei komplexen oder kleineren Formen zieht ein Vakuum die Folie fest in die Form, um die Geometrie zu vervollständigen.

4. Indexierungssystem

Das Indexiersystem fungiert als primärer Zeitgeber für die gesamte Maschine. Angetrieben von leistungsstarken Servomotoren zieht diese Einheit die geformte Bahn in exakten, festgelegten Intervallen durch die Anlage. Durch eine präzise berechnete Bewegung werden die Taschen perfekt auf die nachfolgenden Füll- und Versiegelungsstationen ausgerichtet.

5. Kühlsystem

Nach ihrer Formung müssen die Vertiefungen fixiert werden, damit sie ihre Form behalten. Wassergekühlte Platten oder Gebläse senken die Temperatur des Materials schnell ab und lassen es aushärten, bevor das Produkt eingefüllt wird. Diese Stabilisierung verhindert, dass die Vertiefungen unter dem Gewicht der Tabletten oder Kapseln schrumpfen oder sich verformen.

6. Inline-Prüfsensoren

Für eine fehlerfreie Produktion fungieren Inline-Prüfsensoren als letzte Kontrollinstanz.  Diese Systeme nutzen hochauflösende Kameras und Ultraschall-Detektoren, um nach Mikrolöchern, Materialverdünnungen oder Maßfehlern zu suchen. Wird eine Unregelmäßigkeit erkannt, kennzeichnet das System diesen bestimmten Blister automatisch als Ausschuss und lässt nur die einwandfreien Verpackungen in die Endphase gelangen.

Wie funktioniert eine Blisterverpackungsmaschine? Schritt für Schritt

Bei der Herstellung einer Blisterverpackung wird eine flache Folienrolle in eine Schutzverpackung verwandelt. Hier finden Sie eine Schritt-für-Schritt-Anleitung, wie das funktioniert:

1. Materialvorbereitung und Erwärmung

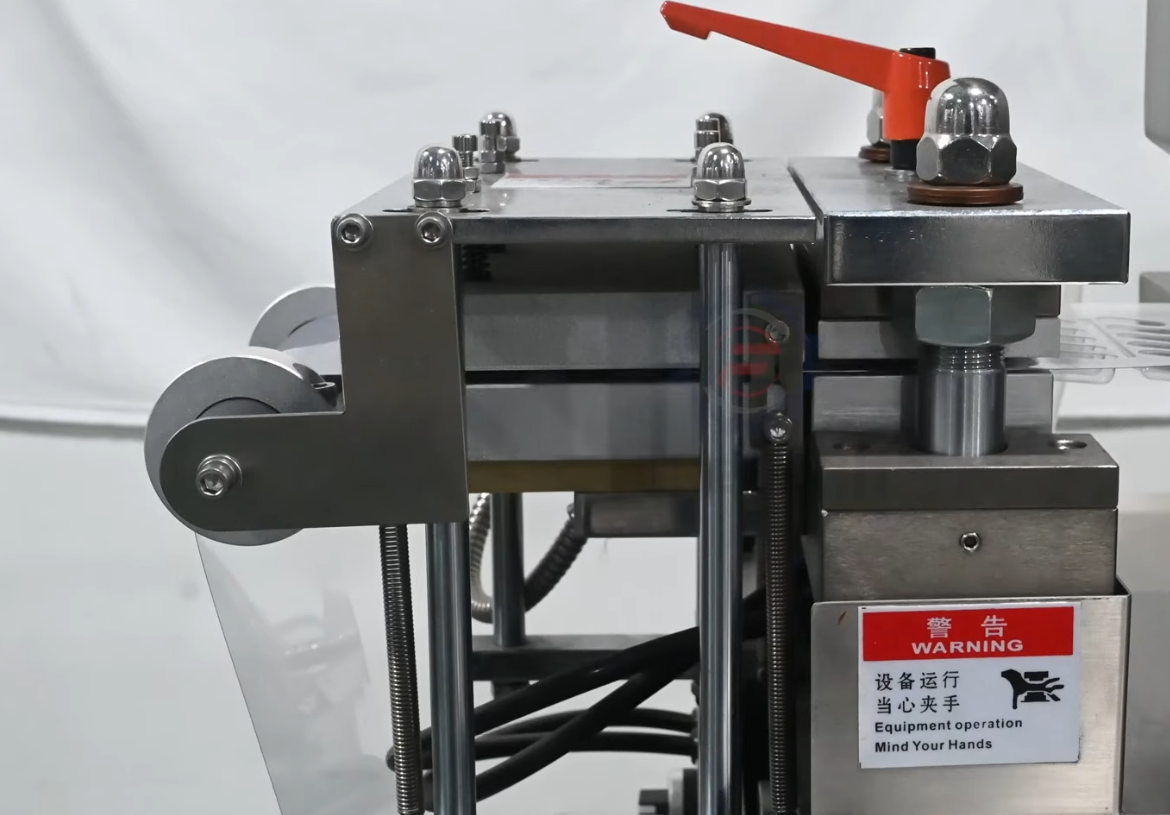

Der Zyklus beginnt damit, dass die Trägerfolie unter konstanter Spannung von der Vorratspule abgezogen wird. Beim Eintritt in die Thermzone nimmt das Material Wärme auf, bis es einen Zustand kontrollierter Biegsamkeit erreicht. In dieser Phase geht es darum, die perfekte molekulare Flexibilität zu erreichen, die für die bevorstehende Verformung erforderlich ist.

2. Entstehung von Hohlräumen

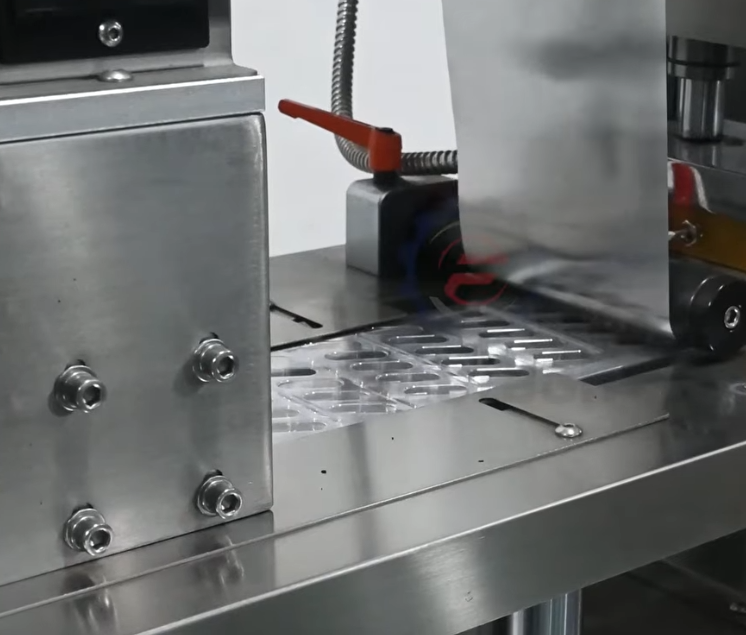

Sobald das Material weich geworden ist, gelangt es in den Formbereich. Genau in diesem Moment bestimmt eine Kombination aus mechanischer Kraft und Druck die neue Geometrie. Die Folie wird in die Form gespannt, die die Form des Produkts vorgibt, das sie bald aufnehmen wird. Dieser schnelle Übergang beruht auf Luftvolumen und physikalischer Verdrängung, um Schwachstellen in der Struktur zu vermeiden.

3. Kühlung

Unmittelbar nach der Formgebung der Vertiefungen muss die Wärme abgeführt werden, um das Material in seiner neuen Form zu verfestigen. Dieser Temperaturschock sorgt dafür, dass die Vertiefungen stabil bleiben und sich beim Weitertransport weder zusammenziehen noch verziehen. Durch die Stabilisierung in dieser Phase können die Vertiefungen das Gewicht des Produkts tragen.

4. Qualitätsüberwachung

Im letzten Schritt erfolgt eine digitale Überprüfung der geleisteten Arbeit. Optische Sensoren und Hochgeschwindigkeitskameras scannen die sich bewegende Bahn, um sicherzustellen, dass jede Tasche den Konstruktionsvorgaben entspricht. Diese Phase dient als Filter, der etwaige strukturelle Mängel erkennt, bevor die Verpackung in die Abfüll- und Versiegelungsphase gelangt.

Technische Vorteile einer Blisterformmaschine

Die Hersteller legen großen Wert auf die Blisterformtechnologie, da sie eine schnelle Produktion ermöglicht, ohne die Produktsicherheit zu beeinträchtigen. Diese Maschinen können nicht nur Kunststoff oder Folie formen, sondern bieten auch zahlreiche technische Vorteile, die für die Pharmaindustrie von entscheidender Bedeutung sind.

1. Hervorragende Barriereintegrität

Umweltfaktoren wie Feuchtigkeit, Sauerstoff und Licht sind die Hauptursachen für Abbau von Arzneimitteln. Beim Blisterverpackungsverfahren wird durch das Formen der Materialien in bestimmte Tiefen eine luftdichte Versiegelung hergestellt, die einen vollständigen Schutz vor Verunreinigungen von außen bietet. Dieser hermetische Schutz ist unerlässlich, um die chemische Stabilität und Wirksamkeit empfindlicher Arzneimittel während ihrer gesamten Haltbarkeitsdauer zu gewährleisten.

2. Produktintegrität und Einhaltung von Vorschriften

Die Blisterherstellung bietet dem Endverbraucher technische Vorteile, mit denen herkömmliche Flaschenabfüllungen oder Großverpackungen nicht mithalten können. Da jede Blistertasche einzeln geformt wird, können Hersteller Daten direkt hinter jeder Dosis aufdrucken. Dies trägt zur Therapietreue der Patienten bei und erleichtert die Nachverfolgung von Chargennummern, falls ein Rückruf erforderlich werden sollte.

3. Strukturelle Konsistenz

Aus mechanischer Sicht ist die Formungsstufe auf hohe Produktionsleistungen und minimale Stillstandzeiten ausgelegt.  Dank modularer Wechselteile wie Formen und Matrizen kann eine einzelne Maschine in weniger als 30 Minuten zwischen verschiedenen Produktformen umgestellt werden. Zudem maximieren fortschrittliche Verschachtelungslayouts in der Formmatrize die Anzahl der Vertiefungen pro Quadratzoll Folie, was die Materialausschussquote und die Gesamtproduktionskosten senkt.

FAQs

1. Was ist der Unterschied zwischen Blisterherstellung und Blisterverpackung?

Beim Blisterformen werden die Vertiefungen in die Blisterfolie geformt. Die Blisterverpackung bezeichnet den gesamten Prozess, einschließlich Formen, Befüllen, Versiegeln, Codieren, Schneiden, Prüfen und Aussortieren. Oft werden die Begriffe synonym verwendet, da die Formeinheit Teil der kompletten Blisterverpackungsmaschine ist.

2. Welche Branchen sind in hohem Maße auf die Blisterformtechnologie angewiesen?

Pharmazeutische Unternehmen sind in hohem Maße auf diese Maschinen angewiesen, um einzelne Einzeldosen von Tabletten und Kapseln hygienisch zu verpacken. Die Konsumgüterbranche nutzt diese Technologie für kleine Elektronikgeräte und Werkzeuge, um Diebstahl zu verhindern und Produkte übersichtlich zu präsentieren. Auch Hersteller von Medizinprodukten setzen diese Systeme ein, um strenge Sterilitätsbarrieren um chirurgische Instrumente herum aufrechtzuerhalten.

3. Welche Produktionsgeschwindigkeiten kann eine Standard-Blisterformmaschine erreichen?

Hochgeschwindigkeits-Durchlaufanlagen können in Großbetrieben mühelos bis zu 1.000 einzelne Blister pro Minute verarbeiten. Maschinen mit intermittierendem Betrieb arbeiten mit geringeren Geschwindigkeiten, etwa 200 bis 400 Verpackungen pro Minute. Der tatsächliche Durchsatz hängt stark von der Vertiefungstiefe, der Materialstärke und dem für das Produkt verwendeten Zuführmechanismus ab.

4. Wie werden Blisterformmaschinen für Reinraumumgebungen angepasst?

Durch eine architektonische Gestaltung im „Balkonstil“ werden die mechanischen Antriebskomponenten im hinteren Bereich vom sterilen Verpackungsprozess im vorderen Bereich getrennt. Anstelle von flachen Maschinenoberflächen kommen geneigte Flächen zum Einsatz, um zu verhindern, dass sich Partikel aus der Luft in der Nähe der offenen Produkthöhlen absetzen. Absaugvorrichtungen fangen den durch die Zuführmechanismen erzeugten Staub auf und leiten ihn ab, bevor er die Reinraumatmosphäre verunreinigen kann.

Mit Finetech Gleichgewicht zwischen Sicherheit und Produktivität schaffen

Die Blisterformmaschine ist der wichtigste Garant für Produktsicherheit und hohe Produktionsgeschwindigkeit. Durch die Integration fortschrittlicher Temperaturregelungen mit hochpräziser Indexierung erzielen Hersteller eine Konsistenz, die herkömmliche Verpackungsverfahren schlichtweg nicht erreichen können. Angesichts der weltweit immer strenger werdenden Standards für die Integrität von Arzneimitteln hilft Ihnen die Investition in robuste Formtechnologie dabei, Abfall zu reduzieren und die Einhaltung der Vorschriften zu optimieren.

Um die beste Umformtechnik für Ihren Betrieb zu erhalten, entscheiden Sie sich für Finetech. Unser umfangreiches Sortiment an Blisterverpackungsmaschinen bietet umfassenden Barriereschutz und Zuverlässigkeit auf industriellem Niveau. Darüber hinaus stehen wir Ihnen mit unserem technischen Fachwissen zur Seite, um Ihnen bei der Auswahl des für Ihre spezifischen Anforderungen optimalen Systems zu helfen.

Kontaktieren Sie uns noch heute, um Ihre Produktionsziele zu besprechen und zu erfahren, wie unsere integrierten Lösungen Ihren Verpackungsprozess revolutionieren können.
