産業薬局における錠剤成形機ツールの完全ガイド

楕円形、丸形、カプセル型、あるいは会社のロゴが刻印されたものなど、様々な形の錠剤を見たことがあるかもしれません。しかし、これらの形状がどのように作られているのか、疑問に思ったことはありませんか？

工業製薬において、このプロセスは錠剤製造用の金型に依存しています。金型は、錠剤のサイズ、形状、刻印を決定するパンチとダイという2つの重要な部品で構成されています。適切な金型がなければ、一貫した品質の確保、欠陥の防止、あるいは数百万錠単位の生産規模拡大は不可能です。.

だからこそ、錠剤ツールを理解することは非常に重要です。このガイドでは、産業薬局における錠剤ツールについて段階的に解説し、錠剤ツールとは何か、含まれるコンポーネント、そして知っておくべき基準を簡単に理解できるようにします。.

重要なポイント：産業薬局における錠剤ツール

• タブレット製造における役割: 錠剤ツールは、粉末を均一な錠剤に圧縮する錠剤圧縮機の中核となる機構です。.
• 主なコンポーネント: 上パンチ、下パンチ、ダイが連携して錠剤を成形、成型、排出し、欠陥を減らして品質を維持します。.
• ツールの種類: 標準、マルチチップ、カスタムの特殊ツールは、大量生産からユニークなタブレット デザインやブランディングまで、さまざまな生産要件に対応します。.
• 標準とコンプライアンス: TSM (Tablet Specification Manual) および EU 医薬品基準に従うことで、錠剤が品質基準と規制コンプライアンスを満たすことが保証されます。.
• 選択要因: 錠剤の形状、圧縮力、プレス速度、工具材料、コーティングはすべて、錠剤の耐久性、性能、製造効率に影響します。.

産業薬学におけるタブレットツールとは何ですか?

タブレットツールとは、簡単に言えば、タブレット製造に使用されるパンチとダイのセットです。 錠剤プレス機 粉末または顆粒から固形の錠剤を成形します。パンチは金属棒のようなもので、粉末を金型の空洞に圧縮し、錠剤に形状と厚みを与えます。.
このビデオを挿入します:

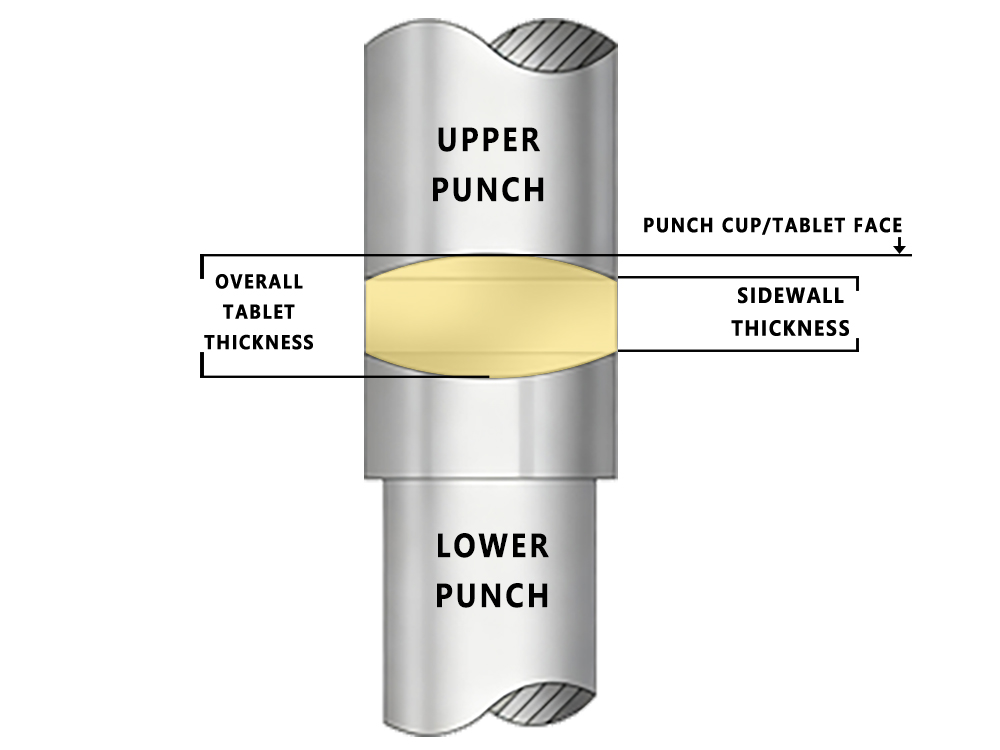

この工程は次のように行われます。ダイは金型の役割を果たし、粉末を所定の位置に保持します。その間、上下のパンチが粉末を圧縮します。圧縮が完了すると、下側のパンチが新しく形成された錠剤を排出し、コーティングまたは包装の準備が整います。.

一見すると単純なプロセスに見えるかもしれないが、実際には, タブレットツール 慎重な検討が必要です。パンチとダイの設計から材料の選択、工具の規格に至るまで、あらゆる要素が錠剤の品質、一貫性、そして生産性能に影響を与える可能性があります。.

主要なコンポーネントとそれらがどのように連携するかを理解していないと、適切なツールを選択したり、製造上の問題をトラブルシューティングしたりすることはほぼ不可能です。.

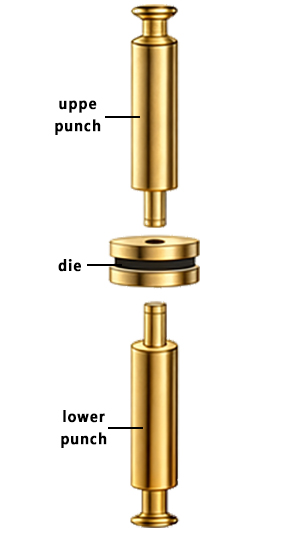

タブレットツールの3つの主要コンポーネント

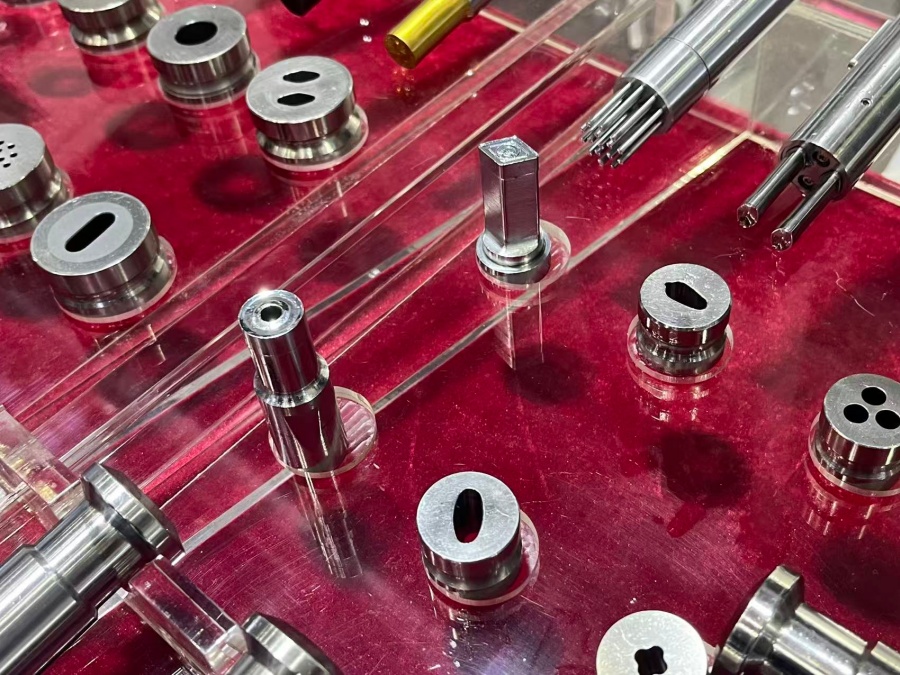

製薬産業における錠剤成形工具には、主に3つの部品があります。そのうち2つはパンチ（上パンチと下パンチ）で、3つ目はダイです。それぞれが錠剤の成形において重要な役割を果たします。 錠剤のサイズ 工業用医薬品生産における一貫した品質を確保します。.

1. 上段パンチ

上パンチは、その名の通り、ダイの上から挿入され、粉末を圧縮します。圧縮が完了すると、ダイのキャビティから完全に引き抜かれます。.

2. 下段のパンチ

下パンチは上パンチと同期して動作します。上パンチが粉末を圧縮すると、下パンチは材料を下から支え、ダイ内の粉末の量を制御します。.

下パンチには、さらにいくつかの役割があります。圧縮後に完全に引き抜かれる上パンチとは異なり、下パンチは、完成した錠剤をダイキャビティから排出するのに十分な時間、所定の位置に留まります。.

3. 死ぬ

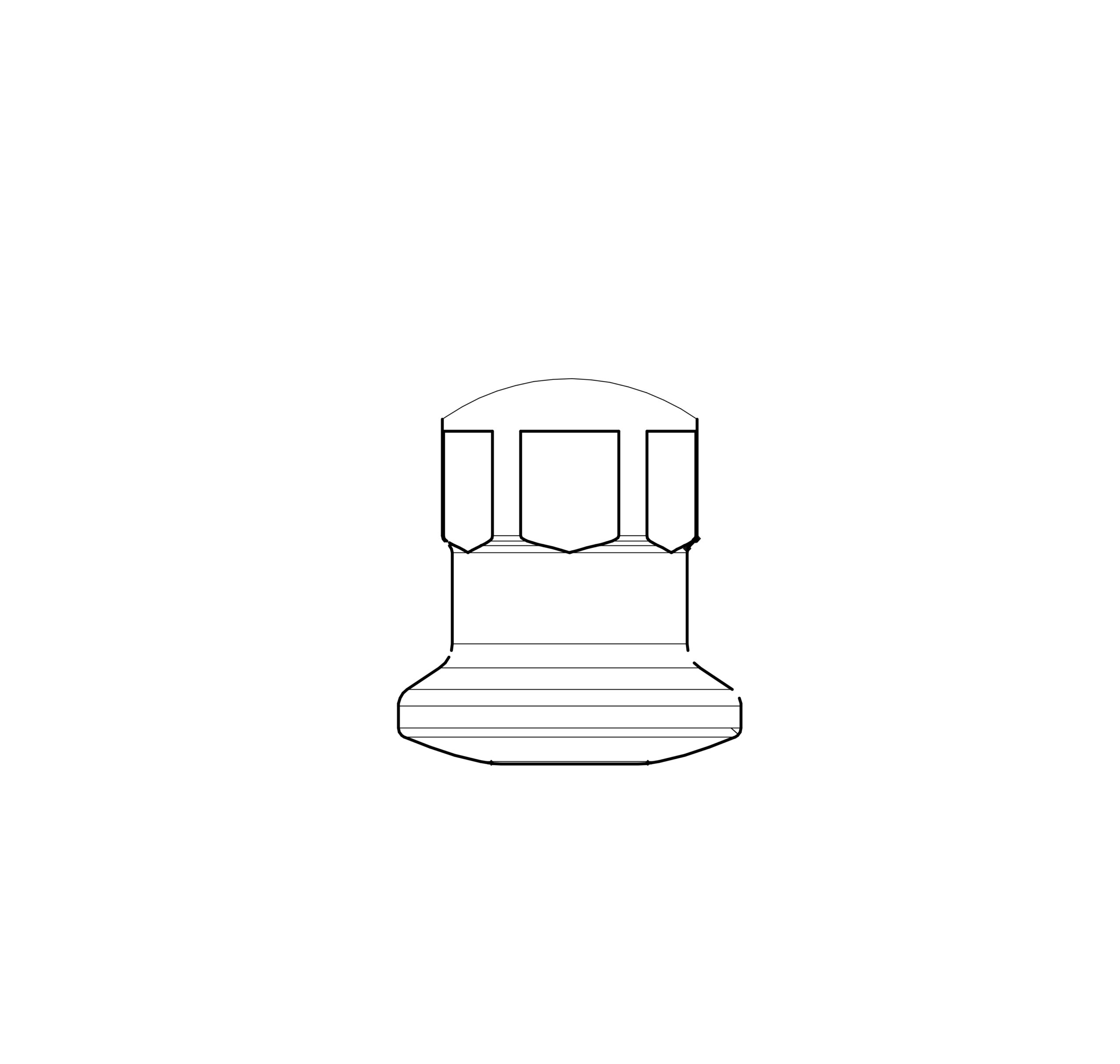

ダイは、錠剤が最終的な形に成形される硬化鋼製の空洞です。上下のパンチが粉末を圧縮する間、ダイは粉末を所定の位置に保持します。ダイの内径と表面によって、錠剤のサイズ、形状、そしてロゴや刻み目などの輪郭が決まります。.

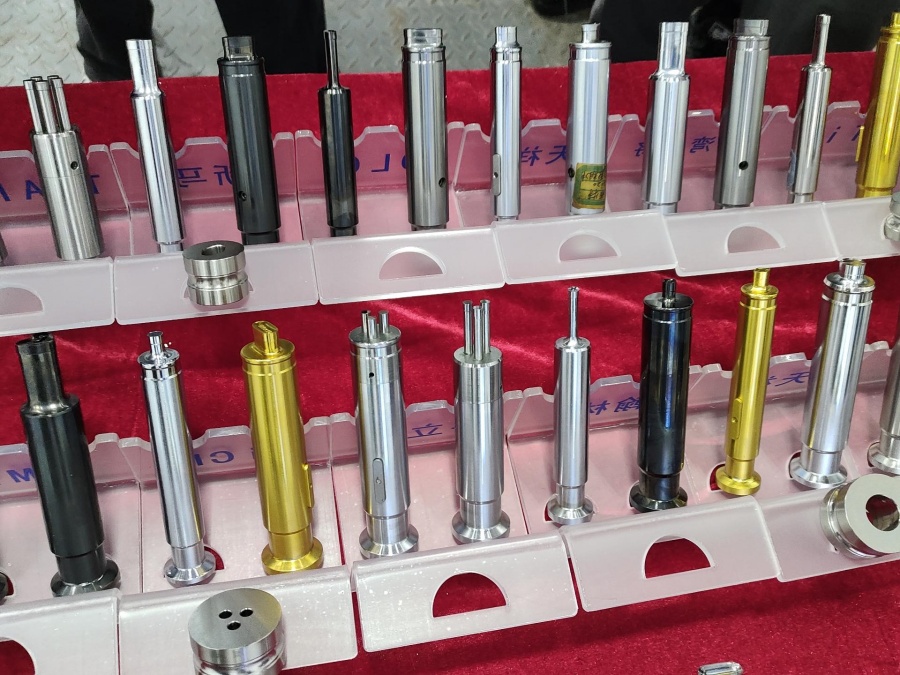

業界で使用されるタブレットツールの種類

コンポーネントに加えて、工業薬局で使用されるさまざまな種類の錠剤ツールを理解することも同様に重要です。.

ツールは万能ではなく、錠剤のサイズ、形状、製造要件によって異なります。最も一般的なカテゴリは次のとおりです。 Bツール、Dツール、DBツール、BBツール.

これらのカテゴリーの主な違いは、寸法、容量、そして想定される用途にあります。例えば、一部のツールは小型で標準的な形状の錠剤を大量生産するために設計されていますが、他のツールは大型の錠剤に適しています。.

主なツールタイプのパンチサイズ、バレル径、および用途の違いを示す比較表を以下に示します。.

知っておくべきタブレットツールの標準

錠剤のツールは、製薬会社が従う規格によっても異なります。これらの規格は、TSM（Tablet Specific Manual：錠剤仕様マニュアル）とEU（欧州連合）規格です。後者は、欧州製薬団体連合（EFPA）によって策定され、欧州における錠剤製造の統一性を維持しています。.

一方で、, TSM標準 米国製薬協会によって米国の製造業者に正確なガイドラインを提供するために開発されました。.

1. TSM（タブレット仕様マニュアル）

米国では、錠剤の金型は通常、米国薬剤師会（APA）が策定したTSM規格に従って製造されます。「B」金型の場合、ヘッドの内角は37°で、ヘッド全体の厚さは「B」タイプと「D」タイプの両方で厚くなります。.

TSM ツールのパンチの合計長さは、EU パンチに比べて約 0.010 インチ短く、この規格専用に設計されたプレスに特有のものとなっています。.

2. EU（欧州連合）規格

EU規格によると、「B」パンチのヘッド内角は30°です。パンチはドーム型のヘッド形状を採用しており、圧縮力をより均等に分散させます。これにより金型へのストレスが軽減され、錠剤の大量生産時におけるスムーズな操作が可能になります。.

ツール選択に影響を与える要因

錠剤成形ツールの基本を理解したところで、製薬業界の専門家が適切なパンチとダイを選ぶ前に考慮する要素を理解することが重要です。これらの要素を念頭に置くことで、生産性能を損なうことなく錠剤の品質を向上させるツールの選定方法がわかるでしょう。.

1. タブレットとツールのデザイン

タブレットの形状、厚さ、エンボス加工、スコアライン、そして全体的な形状はすべて、ツールの挙動に影響を与えます。ロゴや深いエンボス加工が施されたタブレットは、粘着や摩耗が増加する可能性があるため、これらのリスクを最小限に抑えるようにツールを設計する必要があります。.

ツールの設計は最初からタブレットの設計と一致させる必要があります。ツールは欠陥を導入することなく最終形態をサポートする必要があります。.

2. 圧縮力とプレス速度

金型は打錠機の機械的力に耐えなければなりません。高い圧縮力を必要とする製剤の場合、パンチとダイは変形や破損に耐えられるだけの耐久性を備えていなければなりません。.

過度の圧力をかけるとパンチの先端がすぐに損傷し、タブレットに欠陥が生じたり、ツールの寿命が短くなったりする可能性があります。.

3. 工具材料

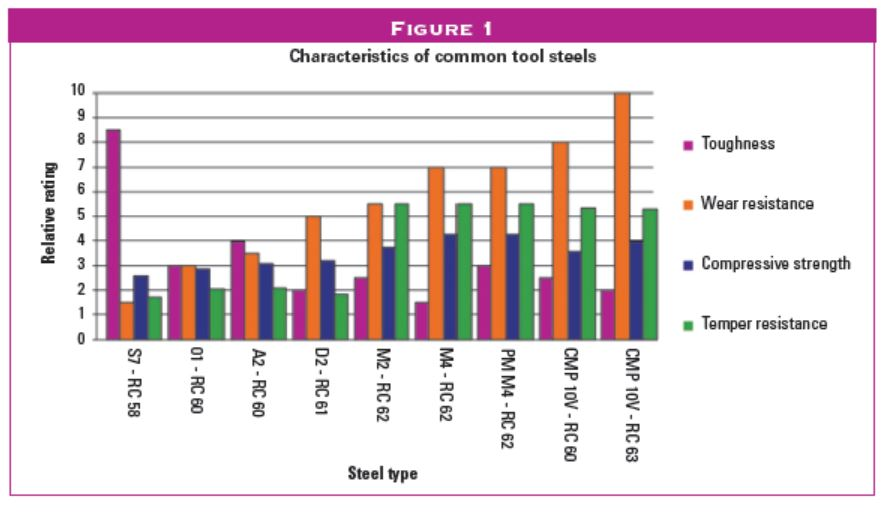

錠剤金型において、材質とコーティングは最も重要なパラメータです。使用される鋼のグレードによって、パンチの全体的な強度、耐摩耗性、そして研磨剤への耐性が決まります。一般的な選択肢 D2、A2、S7、M4、M2、O1、PM M4、CMP 10V などがあります。.

これらの鋼はそれぞれ異なる特性を持っています。例えば、D2は優れた耐摩耗性を備え、A2は強度と切削性のバランスに優れています。最適な選択肢を見つけるには、鋼種と配合、生産要件を一致させる必要があります。.

4. ツールコーティング

優れたコーティングは、金型の寿命を延ばすだけでなく、錠剤の品質に直接影響を及ぼします。コーティングは、粘着と摩擦を軽減することで、圧縮をスムーズかつ均一に保ちます。.

薬剤製剤と接触するすべての表面はFDA 21の規制を受けているため CFR 211.65, コーティングは製品と反応したり、製品を変化させたりしてはなりません。そのため、多くの工業用コーティングは除外され、医薬品用途で安全性が実証されているコーティングに選択肢が絞られます。そのため、決定を下す前に、ツールベンダーと相談してコーティングを慎重に評価する必要があります。.

よくある質問

1. 業界ではどのような種類のタブレット ツールが一般的に使用されていますか?

標準的な丸型、長方形、カプレット型、マルチチップ型、カスタム形状のパンチが一般的に使用されます。.

2. タブレット ツールはカスタマイズできますか?

はい。ツールは、ロゴ、特殊な形状、独自の錠剤処方に合わせてカスタム設計できます。.

3. 錠剤ツールはどのくらいの頻度で検査する必要がありますか?

欠陥やダウンタイムを防ぐために、生産量と摩耗に基づいてツールを定期的に検査する必要があります。.

適切な打錠機でツールを最大限に活用

産業医薬品における錠剤成形ツールの理解は、まだ半分に過ぎません。打錠機自体が大量生産に対応し、一定の力を維持できなければ、どんなに優れたツールでも成果は得られません。.

そこで高品質の 回転式錠剤圧縮機 違いはそこにあります。Finetechでは、B、D、DB、BB、BBSなど、様々なツール規格に対応したモデルをご用意しています。また、少量生産から数百万錠の生産まで、お客様の生産規模に合わせたオプションもご用意しています。.

お問い合わせ 見積もりを依頼する お客様の特定のニーズに最適なマシンを見つけてください。.
