紙コップ製造機のスペアパーツ名

紙コップ製造機は高速で稼働し、高温になります。部品は摩耗します。何かが故障すると、ライン全体が停止し、コップの生産が止まってしまいます。.

各部品の紙コップ製造機のスペアパーツの名称を把握しておけば、トラブルシューティングの際に当て推量を減らし、適切な交換部品を迅速に発注することができます。.

1時間に何千杯も飲み干している状況では、これは想像以上に重要なことなのです。.

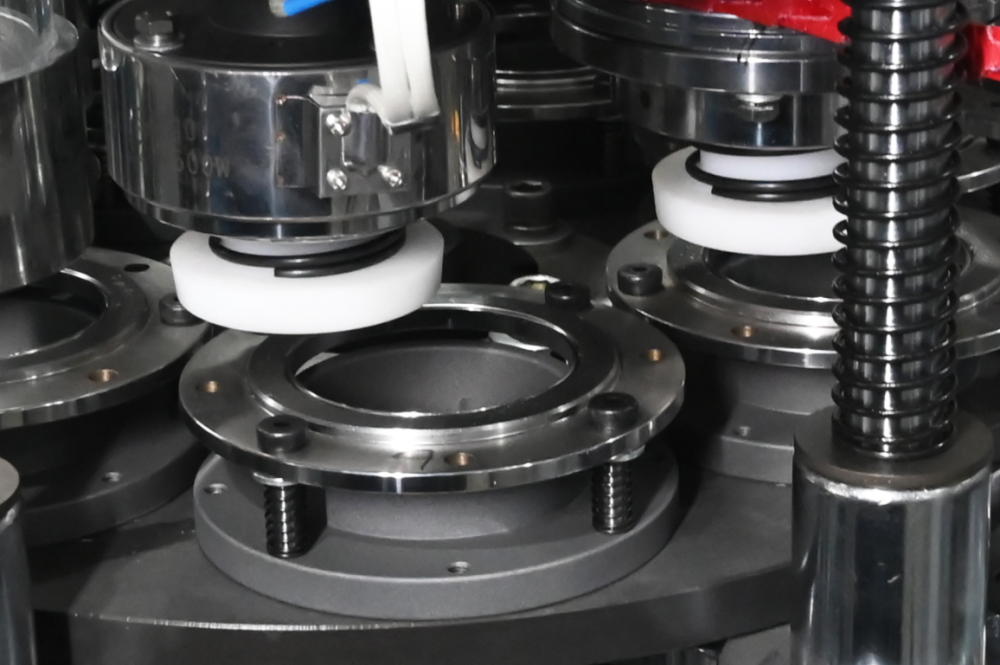

1. カップ型

この金型が、この機械が作るすべてのカップの形状と大きさを決定します。丸いもの、先細りのもの、大きいもの、小さいもの。すべてはこの一つの部品にかかっています。.

金型は通常、鋼やアルミニウムから機械加工されて作られます。金型は、サイクルを重ねるごとに熱や圧力による激しい負荷にさらされます。摩耗が生じると、カップがわずかに変形して出てきたり、壁面に凹凸が生じたり、正しく積み重ねられなくなったりします。.

複数のカップサイズを生産する場合は、それぞれ異なる金型セットを用意し、生産切り替えの際にそれらを交換することになります。つまり、金型は頻繁に取り扱われることになります。不注意な取り扱いによるへこみや傷は、通常の摩耗と同様に、欠陥の原因となります。機械に使用していないときは、適切に保管してください。.

金型の位置合わせは、工程切り替えのたびに確認しておく価値があります。わずか数分の1ミリでもズレがあると、カップの肉厚が均一にならなくなってしまいます。.

安価なアフターマーケット製の金型も存在しますが、通常、公差は緩めです。一貫性が求められる大量生産においては、OEM金型を使用することで不良品を減らし、その投資は十分に元が取れます。.

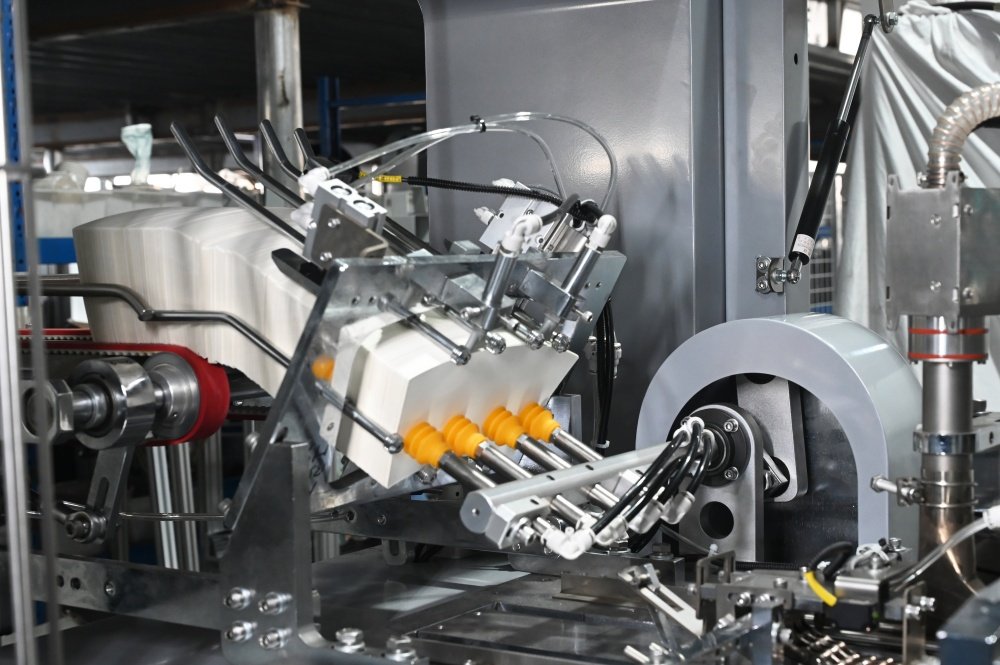

2. 用紙供給システム

給紙システムは、ロールから紙を引き出し、成形のための所定の位置へと搬送します。このシステムでは、ローラー、ガイド、張力調整装置、そして場合によってはベルトが連携して動作します。.

ローラーが摩耗して滑りやすくなり、グリップ力が低下します。紙が滑ったり、斜めに送り込まれたりし始めます。テンションスプリングの張力が弱まり、紙の送り込みが緩くなりすぎるため、完成したカップにしわが寄ってしまいます。ガイドレールの位置がずれてしまい、突然、すべてのカップの継ぎ目が中心からずれてしまいます。.

ロール紙ホルダー（アンワインダーと呼ぶ人もいます）も重要です。ロールが自由にスムーズに回転しないと、紙の送りがつかえたり途切れたりします。その結果、カップの壁面が不均一になったり、密封状態が不安定になったりします。.

給餌に関する問題の多くは、一見すると成形上の問題のように見えます。金型やヒーターのせいにし始める前に、まず給餌システムを確認してください。10回中9回は、実はそこに問題があるのです。.

用紙の品質もこの問題に影響します。厚みや含水率が一定でない安価な板紙は、ロットごとに給紙の仕方が異なります。用紙のサプライヤーを変更した途端に機械の調子が悪くなった場合、給紙システムが、設定されていない素材に対応しようとして苦労しているのです。.

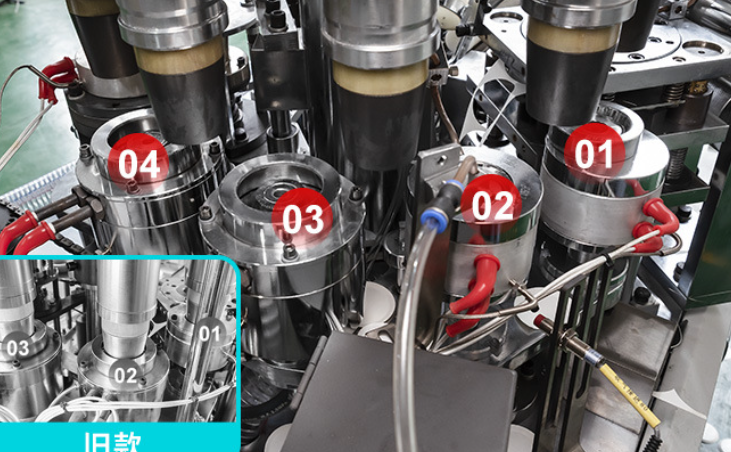

3. 発熱体

ヒートシール（超音波式ではない）を採用している機械では、発熱体が板紙のPEコーティングを軟化させ、継ぎ目を接着させます。発熱体は、側面シール部と底面シール部に設置されています。.

カートリッジヒーターと加熱パイプが最も一般的なタイプです。これらはシール成形機に差し込まれ、接触面を加熱します。いずれかが故障すると、その部分のシールが冷えてしまいます。その結果、側面の継ぎ目や底から液漏れするカップができてしまいます。.

性能が低下しているものの、まだ完全に故障していないヒーターに注意してください。機械自体は動作し続けますが、シール強度は徐々に低下していきます。定期停止時にメーターを使ってヒーターの抵抗値を測定してください。これにより、製品に問題が生じる前に不具合を発見でき、消費者の手の中で崩れてしまうカップの製造を防ぐことができます。.

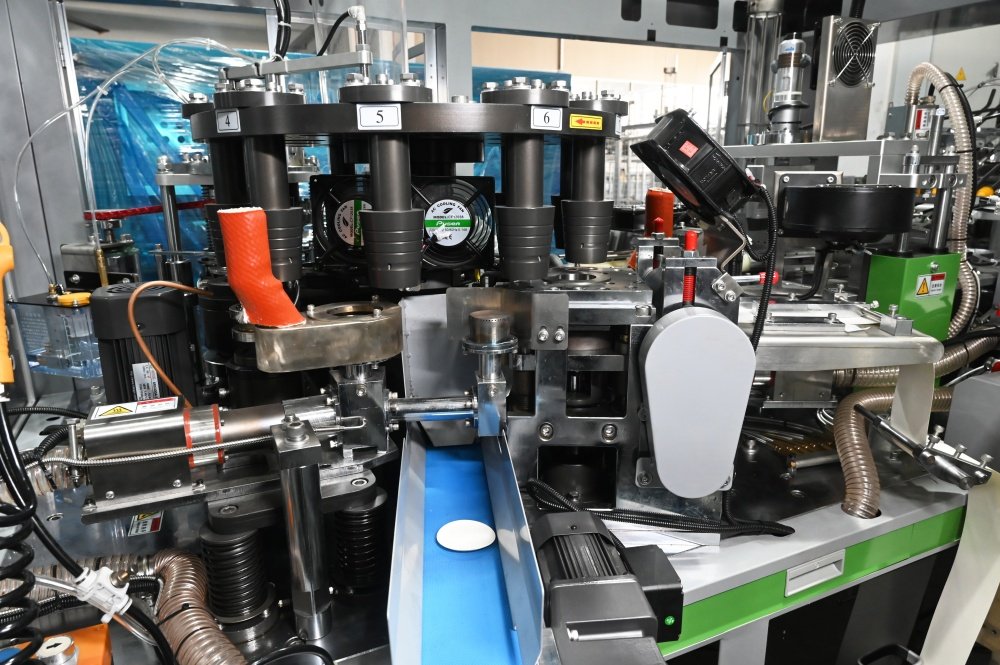

4. 超音波シールシステム

最新の紙コップ製造機では、側面の継ぎ目を接合する際に、熱の代わりに超音波溶接が採用されています。このシステムは、発電機、トランスデューサー、ブースター、およびホーン（ソノトロードとも呼ばれる）で構成されています。これらの部品は、電気エネルギーを高周波振動に変換し、その振動によってPEコーティングを溶かし、紙の層を融合させます。.

ホーンはカップと接触する部分です。紙に対する絶え間ない振動や圧力によって摩耗します。ホーンが摩耗していると、サイドシームが弱くなったり、仕上がりにばらつきが生じたりします。ホーンは精密加工された部品であり、安価なものではありませんが、寿命を超えて使い続けると、不良品の増加につながります。.

トランスデューサーも故障することがありますが、その頻度はそれほど高くありません。1つが故障すると、超音波システム全体が動作しなくなります。振動がなくなれば、シールも機能しなくなります。ジェネレータ基板も故障の原因となりやすい部分です。これらは、電力サージや過熱によって故障しやすい傾向があります。.

お使いの機械に超音波シール機能がある場合は、少なくとも予備のホーンを1つ手元に用意しておいてください。特注のホーンの納期は数週間かかる場合があり、ホーンがなければ稼働できません。.

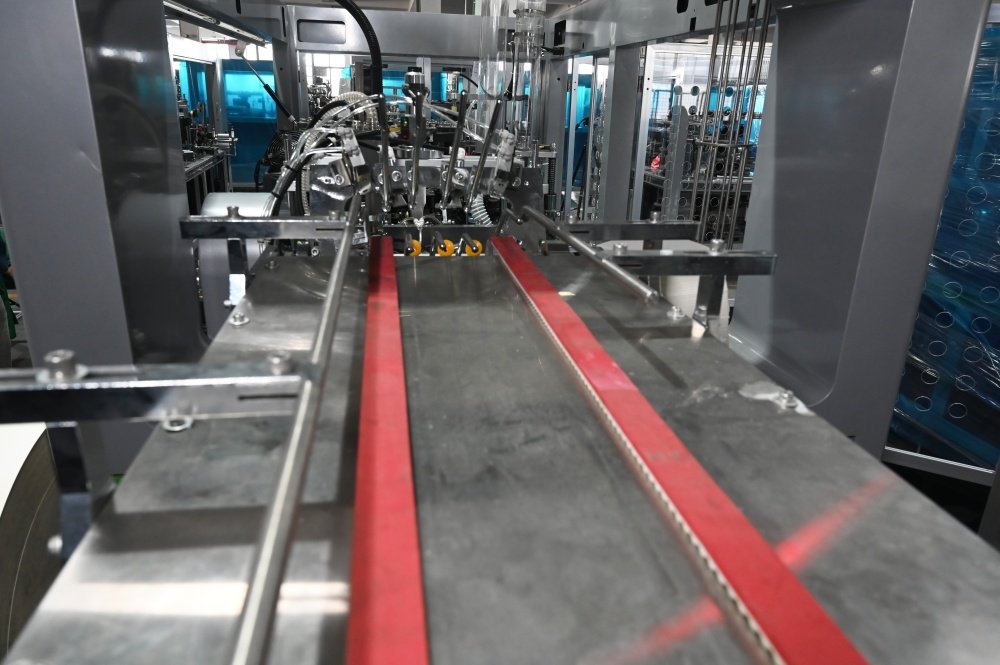

5. 接着装置

接着ユニットは、成形前に紙に接着剤を塗布します。機種によっては、底面の円盤部分に接着剤を塗布するもの、側面の継ぎ目に塗布するもの、あるいはその両方に塗布するものがあります。.

ホットメルト接着剤システムには、接着剤を溶かすタンク、ポンプ、加熱ホース、そして接着剤を塗布するノズルが備わっています。ノズルは目詰まりを起こします。ホースは炭化した接着剤によって詰まることがあります。ポンプは摩耗します。また、温度調節装置の精度がずれると、接着剤の粘度が変化し、接着性能に影響を及ぼします。.

水性接着剤を使用する機械は設定が異なりますが、ノズルが詰まったり、ポンプが摩耗したりすることは依然としてあります。.

ホットメルトシステムの温度は、狭い範囲内に維持する必要があります。温度が低すぎると接着剤が流れなくなります。逆に高すぎると、タンク内で炭化して塊ができ、配管などを詰まらせてしまいます。接着剤が焦げている場合は、洗浄の間隔が長すぎたことを意味します。.

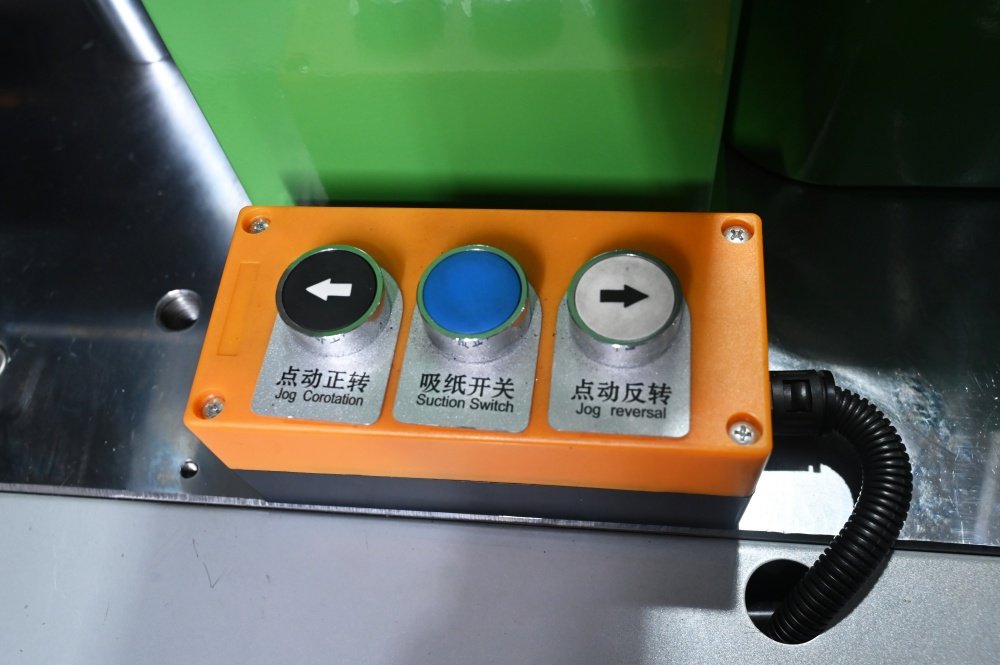

6. 底面シール・ローレット加工ユニット

カップ本体が成形され、底盤がセットされた後、底面シール装置がこれらを接着します。ローレット加工用工具がカップの底部の紙を折り曲げて圧着し、しっかりと漏れのないシールを形成します。.

ローレット加工用のホイールやダイは摩耗します。溝が浅くなり、折り目がしっかり固定されなくなります。カップの底から液漏れが起こり始めます。漏れが明らかな場合もあれば、液漏れがごく緩やかで、お客様がカップに液を注いだ後に初めて気づく場合もあります。.

これがうまくいくには、熱と圧力の両方が適切でなければなりません。底面のヒーターがPEコーティングを軟化させ、ローレット加工工具が機械的な加工を行います。ヒーターが故障すると、コーティングが軟化せず、ローレット加工工具がどれほど優れていてもシールが保持されません。.

紙コップに関する顧客からの苦情の多くは、底部の密封不良に起因しています。底からの漏れは最も明らかな欠陥であり、誰の目にも明らかです。ローレット加工工具とヒーターを良好な状態に保つことで、多くの返品を防ぐことができます。.

下部のディスク自体は、適切な直径に切断する必要があります。上流にあるディスクカッターが摩耗しており、ディスクがわずかに大きすぎたり小さすぎたりして切断されている場合、どんなに優れたローレット加工工具を使用しても、下部のシールは正しく形成されません。システムの一部だけでなく、両方の部品を確認してください。.

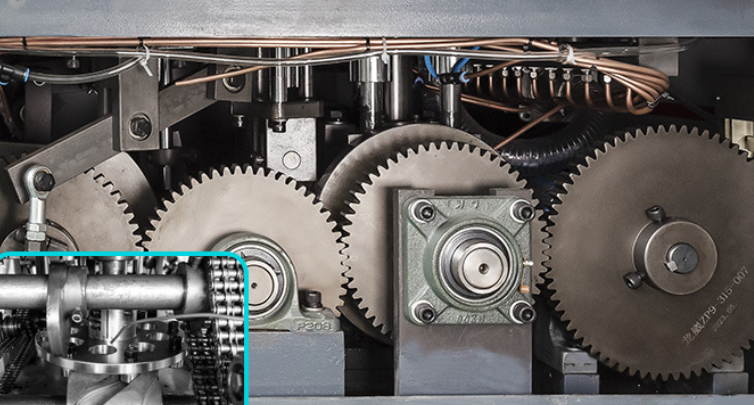

7. リムカール機構

カール機構がカップの上端を外側に巻き上げ、縁を形成します。これが、飲み口となる部分です。これがなければ、カップの縁は鋭く、口当たりが悪くなるだけでなく、蓋もきちんと固定できなくなります。.

この作業は、カールダイまたはローラーが行います。これはカップの上部に接触しながら回転し、紙を外側へ巻き出します。カールツールの摩耗により、縁が不均一になったり、ひび割れや裂けが生じたり、あるいはカップに蓋がはまらなくなったりする現象が見られます。.

カーリングツールには、リムのスタイルに応じてさまざまな形状のものがあります。カップのサイズを変更する場合は、カーリングツールも別のものが必要になる可能性が高いです。.

カールが不適切なと、積み重ねにも影響が出ます。正しく重ねられないカップは、下流の計数・包装設備で詰まりの原因となります。積み重ねの問題のように見えるものは、実はカールの問題であることが多いのです。.

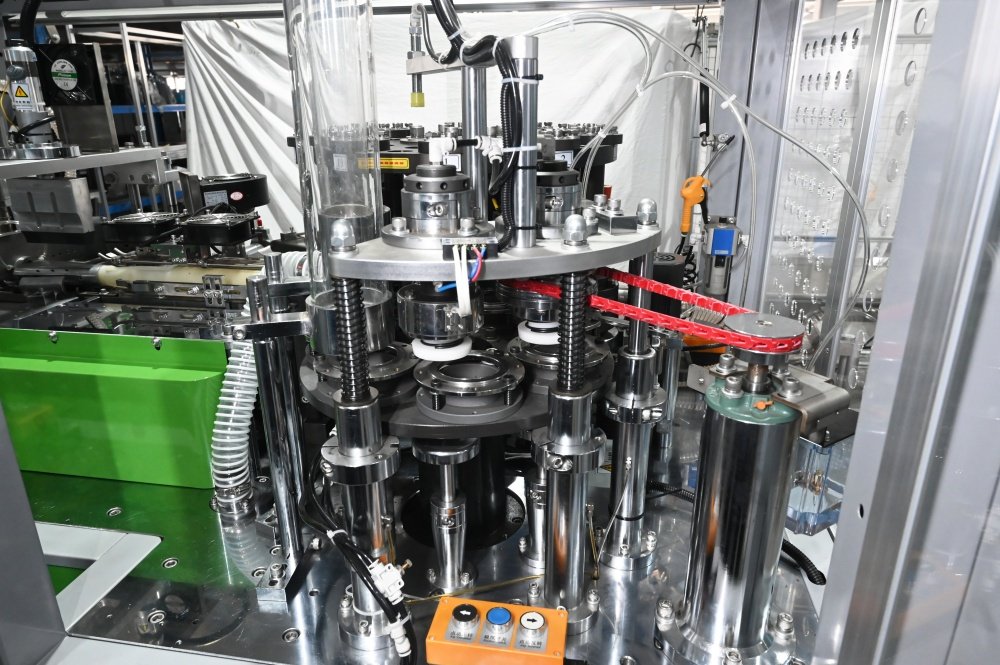

8. カム機構とタレット

紙コップ製造機は、そのほとんどが機械式です。カムとタレットが、各工程のタイミングを制御しています。タレットが回転し、コップをある工程から次の工程へと移動させます。カムは、まさに適切なタイミングで金型を押し込んだり引き出したりします。.

カムフォロアは摩耗します。摩耗すると、動作のタイミングがずれてしまいます。シーリングがほんの一瞬早く、あるいは遅れて行われてしまいます。ローレット加工の圧力が変化します。カップには一見ランダムに見える欠陥が生じますが、実際にはカムのプロファイルの摩耗が原因です。.

タレットのベアリングも摩耗することがあり、それがぐらつきを引き起こします。ぐらつきがあると、カップがステーションにまっすぐ収まらなくなり、底面のシールや縁の反りなど、あらゆる部分に悪影響を及ぼします。.

カムの形状は、お使いの機械のモデルごとに異なります。交換が必要な場合は、必ず正確に一致する部品を入手してください。形が似ているだけで正確に一致しないカムを使用すると、タイミングが狂い、原因不明のトラブルの解決に何日も費やすことになってしまいます。.

カムトラックとフォロアには、定められたスケジュールに従って潤滑油を塗布してください。金属同士が乾いた状態で接触すると摩耗が早まるほか、その異音が、付近で発生しつつある他の問題を聞き取りにくくしてしまう恐れがあります。.

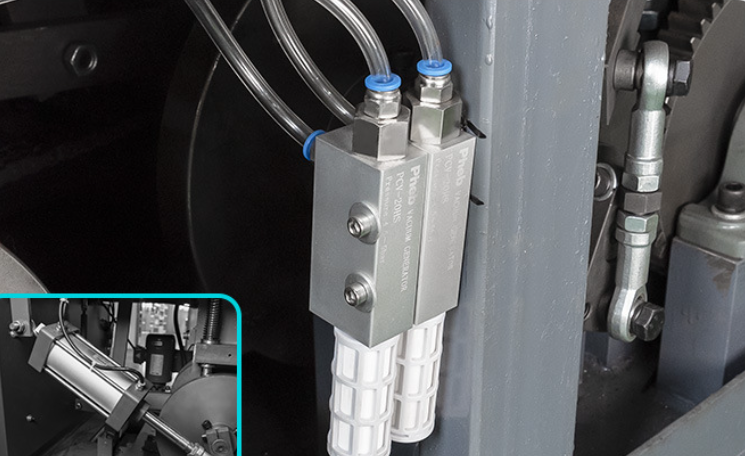

9. 空圧部品

エアシリンダー、電磁弁、継手、チューブ。紙コップ製造機では、コップの排出、紙の固定、金型の動作などの機能に圧縮空気が使用されています。.

シリンダーのシールが劣化したり、バルブが固着したり、チューブにひびが入ったり、継手から漏れが発生したり――これらはすべて、空圧システムでよくある悩みの種です。わずかな漏れは大したことないように思えるかもしれませんが、それが供給先のシリンダーの動作を遅らせてしまいます。そのほんの一瞬の遅れが機械のリズムを乱し、不良の原因となります。.

コンプレッサーだけでなく、機械本体での空気圧も確認してください。配管が長いと、実際に圧力低下が生じます。エアライン内の水分もよくある問題です。水分はシリンダーやバルブを内部から腐食させます。機械の近くにインライン式エアドライヤーを設置すれば、こうした問題のほとんどを防ぐことができます。.

予備のシリンダーやソレノイドバルブをいくつか手元に用意しておきましょう。それほど高価なものではありませんし、すぐに使える状態にしてある方が、機械が稼働できないまま3日間も配送を待つよりははるかにましです。.

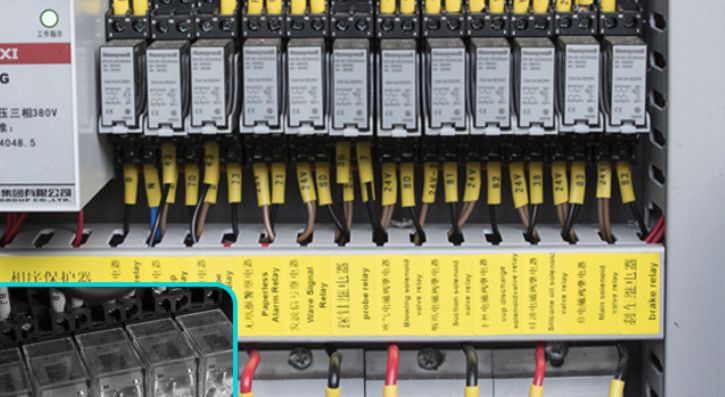

10. モーター、ギアボックス、およびベアリング

メインモーターは、ギアボックスを介して機械を駆動します。ハイエンドの機械では、特定のステーションの制御をサーボモーターが担っています。回転する部品にはすべてベアリングが組み込まれています。.

ギアボックスのオイルは劣化し、ギアは摩耗します。まず音が聞こえてくるでしょう。ギアボックスからきしむ音、きしむような音、あるいはカチカチという音が聞こえる場合は、内部で何かが異常を起こしていることを意味します。砲塔のベアリング、ローラー、カムフォロアにはすべて耐用年数があります。いずれかが固着してしまうのを待つのではなく、予定通りに交換してください。.

サーボモーターは故障頻度は低いものの、交換費用はかなり高額になります。緊急時に慌てないよう、重要な部品については型番を記録しておいてください。メインドライブのベルトやチェーンも摩耗や伸びが生じ、各ステーションのタイミングがずれてしまうことがあります。定期的に張力を確認してください。.

潤滑はつい忘れがちですが、実はとても重要です。ギアボックスは定期的にオイル交換が必要です。ベアリングにはグリースを塗る必要があります。これを怠ると、本来なら数年持つはずの部品の寿命を数ヶ月も縮めてしまうことになります。.

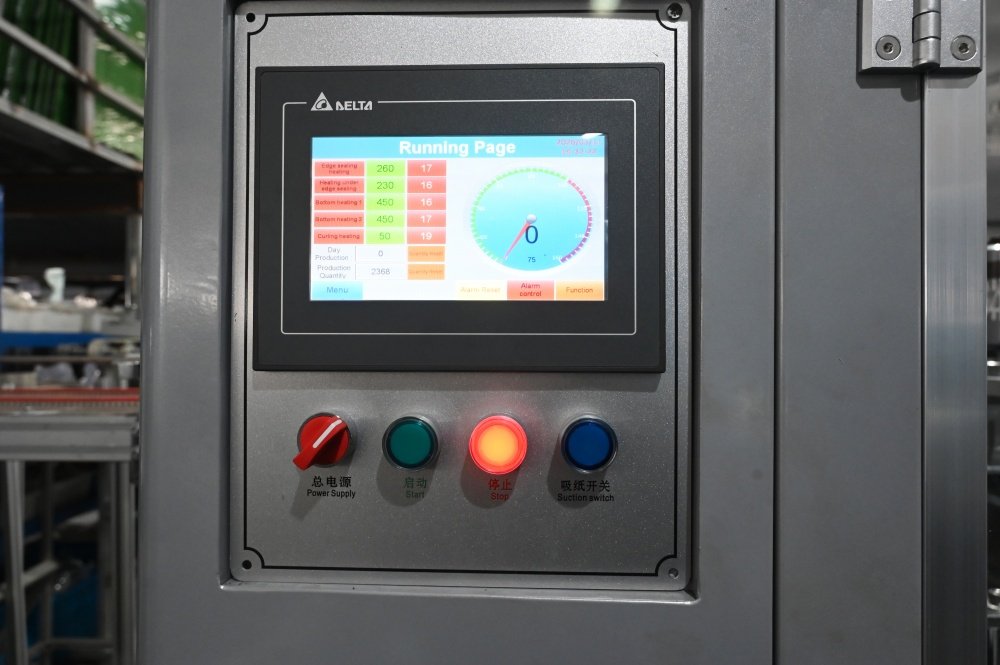

11. 制御盤、PLC、およびセンサー

PLCが全体の制御を担っています。タイミング、温度、速度、および動作順序を制御します。タッチスクリーンにより、オペレーターは設定や診断情報にアクセスできます。.

センサーは至る所にあります。ヒーターには温度センサー、タレットには近接センサー、用紙検知やカップの計数にはフォトアイが搭載されています。センサーが誤ったデータを送信したり、動作を停止したりすると、機械は停止するか、不良品を生産し始めてしまいます。.

センサーを交換する前に、必ず清掃を行ってください。紙コップの製造ラインでは、ほこりや紙の繊維、接着剤のミストが常にセンサーに付着しています。さっと拭くだけで、実際には故障ではない多くの「センサーの故障」が解消されます。.

PLCプログラムも、特に停電の後などは破損することがあります。プログラムのバックアップをUSBメモリに保存し、安全な場所に保管しておきましょう。バックアップしたプログラムの再読み込みには数分しかかかりませんが、一から作り直すとなると数日かかることもあります。.

タッチスクリーンは、油汚れのついた手袋で何年も操作し続けると、ひびが入ったり反応しなくなったりします。機械が古い場合は、予備のHMIパネルを用意しておくか、少なくともその納期を把握しておくのが賢明です。.

予備品を常備しておく

ほとんどの紙コップ製造機では、発熱体、超音波ホーン、接着剤ノズル、ローレット加工工具、カムフォロアが最も早く摩耗します。これらの部品は常に在庫を確保し、機械の型番と部品番号を明記した上で、現場の全員が把握できる場所に保管してください。.

で回線が不通になったとき 午前6時、, 何よりも避けたいのは、誰かがマニュアルをめくりながら、何を注文すべきか迷っているような状況です。.
