Вы когда-нибудь задумывались, как изготавливаются эти крошечные таблетки в вашей аптечке? Ответ кроется в удивительном механизме, называемом роторный таблеточный прессЭто невероятное устройство превращает порошкообразные ингредиенты в идеально таблетки в форме которые мы используем каждый день.

Обзор

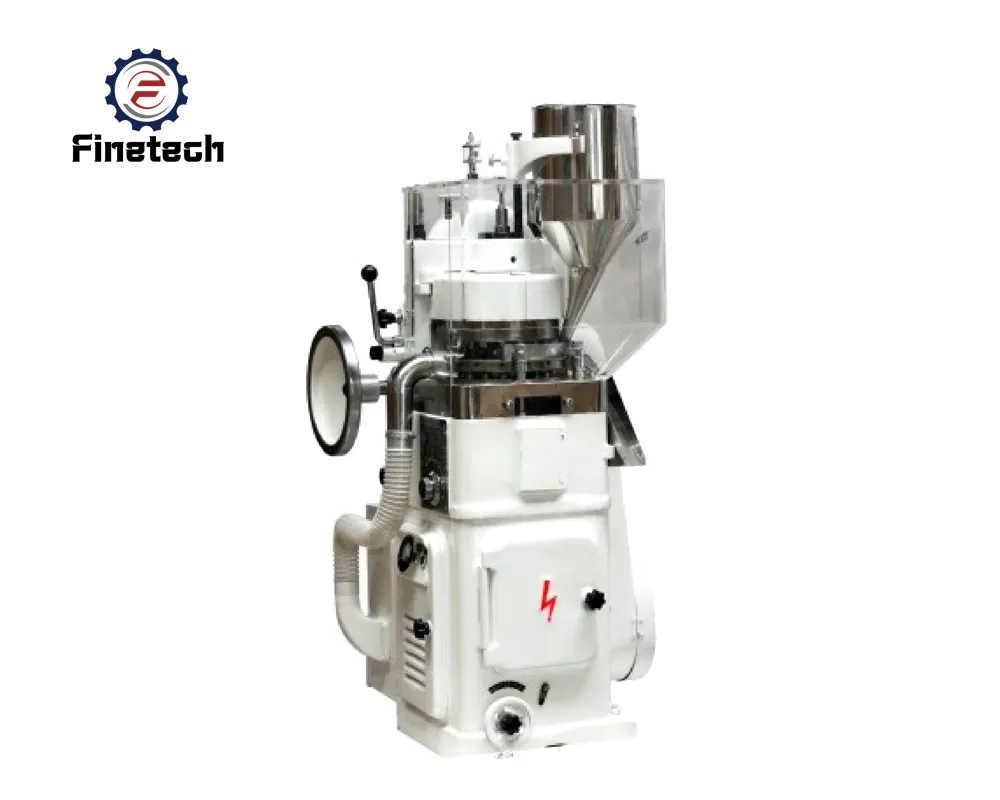

Роторный таблеточный пресс — это автоматизированное фармацевтическое устройство, которое производит таблетки путём прессования порошкообразных материалов. Представьте себе гигантскую форму для печенья, работающую с молниеносной скоростью. Вместо того, чтобы производить одну таблетку за раз, этот пресс может производить тысячи таблеток в час.

Машина работает как карусель. У неё есть вращающаяся башня с несколькими станциями, где происходит волшебство. При вращении башни порох засыпается, сжимается и выбрасывается. готовые таблетки. Это похоже на то, как если бы несколько однопуансонных машин работали вместе в идеальной гармонии.

Типы роторных таблеточных прессов

Существует несколько типов роторных таблеточных прессов, каждый из которых предназначен для различных нужд:

Односторонний ротационный пресс

Это базовая модель. Она имеет одну точку прессования и отлично подходит для производства простых таблеток. Идеально подходит для небольших и средних предприятий.

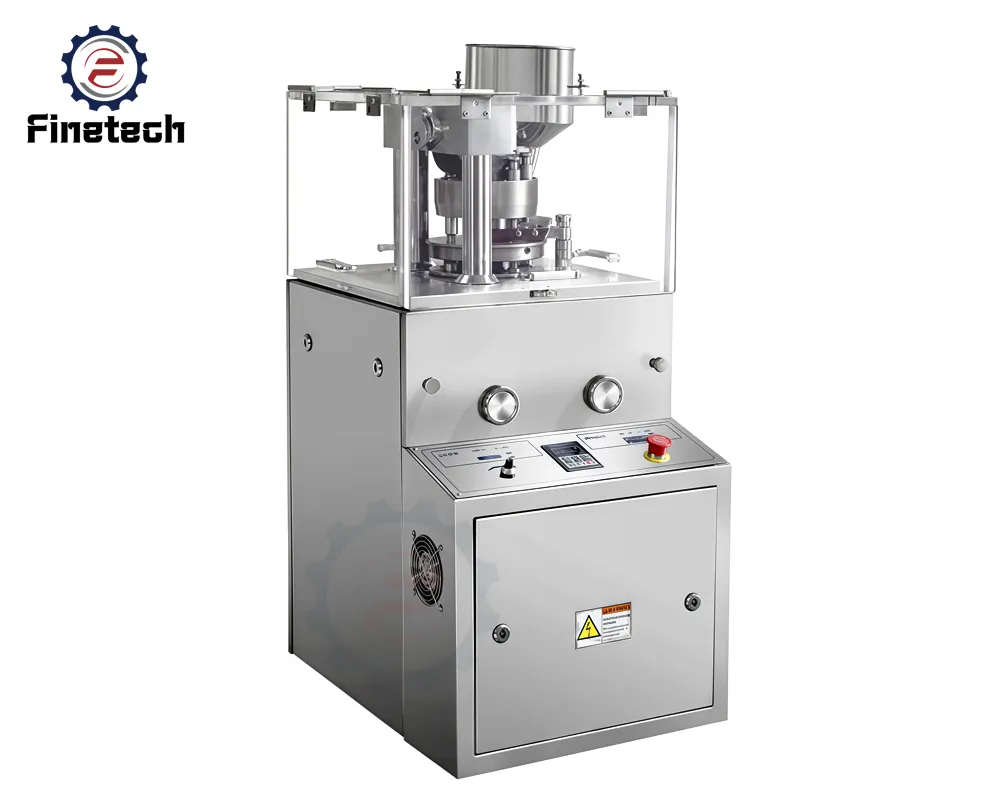

Двусторонний ротационный пресс

Эта усовершенствованная версия имеет две точки прессования. Она позволяет производить таблетки гораздо быстрее, чем односторонние машины. Многие крупные фармацевтические компании предпочитают именно этот тип.

Многослойный таблеточный пресс

Эта специализированная машина создаёт таблетки с несколькими слоями. Представьте себе витамины с разноцветными слоями — вот где эта машина блистает.

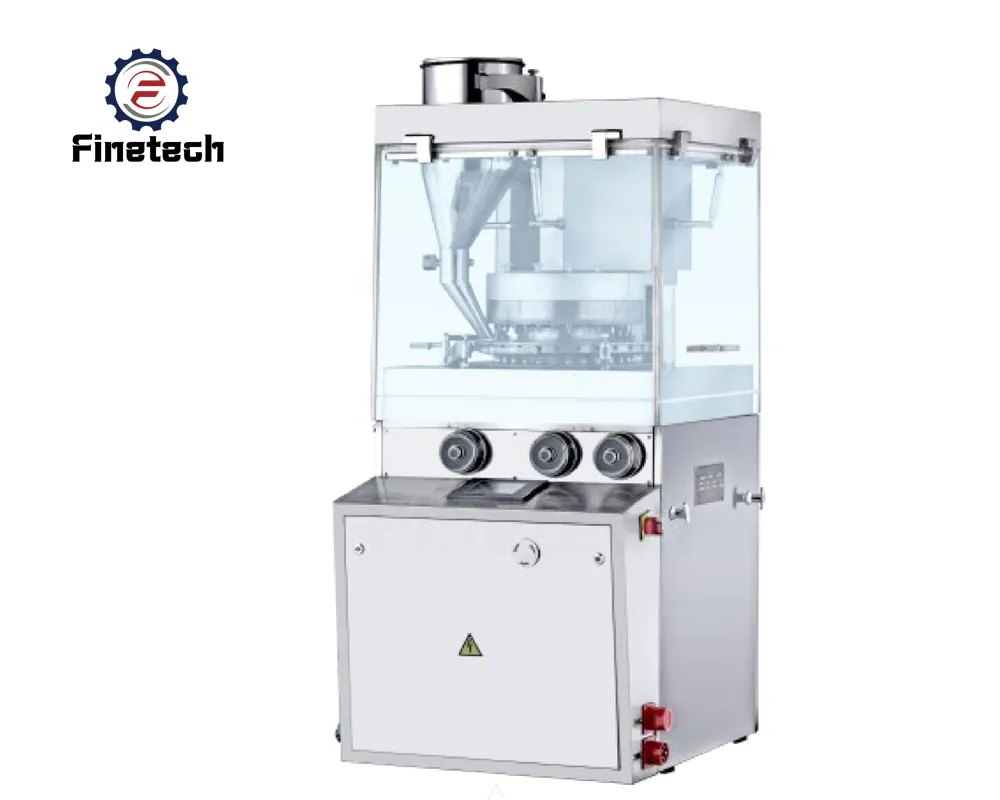

Высокоскоростной ротационный пресс

Эти машины — просто демоны скорости. Они могут производить более 100 000 таблеток в час. Они используются на крупных производственных предприятиях.

Для чего используется роторный таблеточный пресс?

Роторные таблеточные прессы имеют множество важных применений:

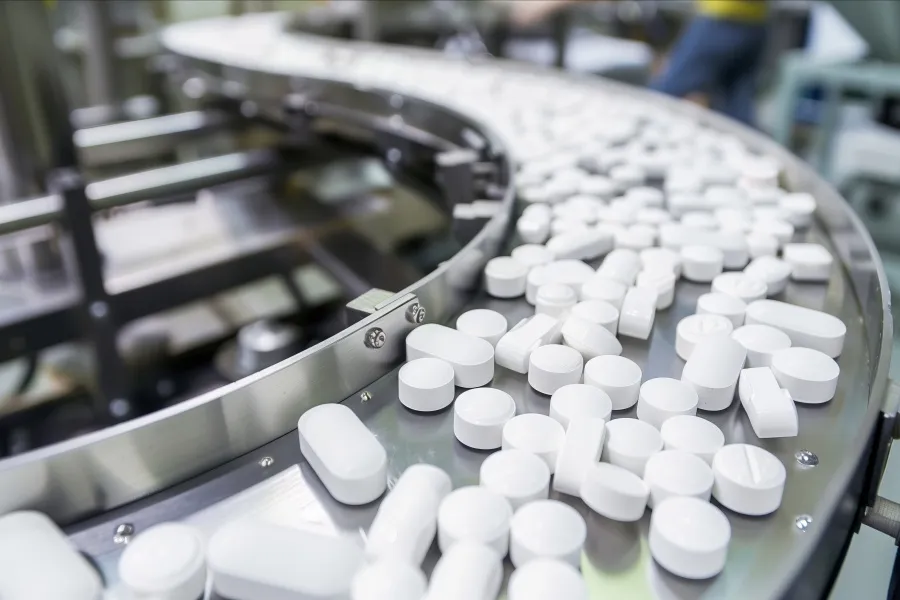

Фармацевтическая промышленность

Основное применение — производство лекарств. От обезболивающих до витаминов — эти машины производят таблетки, без которых мы так нуждаемся в здоровье.

Производство нутрицевтиков

Пищевые добавки и диетические таблетки также производятся на этих машинах. А эти протеиновые таблетки и таблетки с витамином С? Скорее всего, они были изготовлены на ротационном прессе.

Пищевая промышленность

Некоторые пищевые продукты, такие как бульонные кубики и леденцы, производятся с использованием схожей технологии.

Химическая промышленность

Промышленные таблетки для очистки воды и моющих средств часто изготавливаются с использованием ротационных прессов.

Исследования и разработки

Фармацевтические компании используют небольшие ротационные прессы для тестирования новых формул перед крупномасштабным производством.

Что представляет собой процесс ротационной печати?

Процесс ротационной прессовки похож на хорошо поставленный танец, состоящий из нескольких шагов:

Шаг 1: Кормление

Порошковый материал поступает в машину через бункер. Порошок должен быть тщательно перемешан и иметь правильную текучесть.

Шаг 2: Заполнение штампа

При вращении башни пресс-формы (матрицы) перемещаются под рамой подачи. Порошок заполняет эти полости, придавая таблетке форму.

Шаг 3: Контроль веса

Излишки порошка удаляются соскребанием, чтобы обеспечить одинаковый вес каждой таблетки. Этот этап крайне важен для обеспечения стабильного качества.

Шаг 4: Предварительное сжатие

Порошок слегка сжимается, чтобы удалить воздух и придать ему стабильную форму. Это предотвращает проблемы при окончательном прессовании.

Шаг 5: Основное сжатие

Вот тут-то и происходит настоящее волшебство. Верхний и нижний пуансоны сжимают порошок с огромной силой, превращая его в прочную таблетку.

Шаг 6: Выброс

Готовая таблетка выталкивается из матрицы и собирается. Затем цикл повторяется для следующей таблетки.

Шаг 7: Сбор

Таблетки собираются и отправляются на проверку качества и упаковку.

Роторный таблеточный пресс — ключевой элемент оборудования в фармацевтической, нутрицевтической и химической промышленности для производства таблеток одинакового размера, веса и твёрдости. Основные компоненты роторного таблеточного пресса:

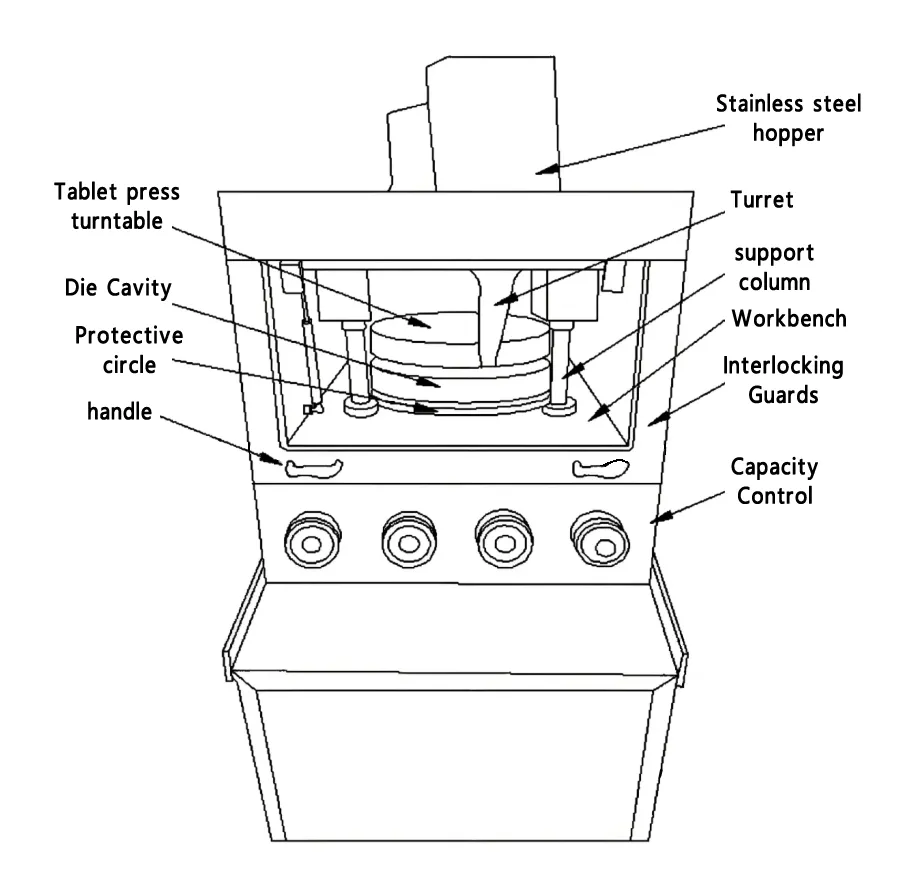

ключевые компоненты роторного таблеточного пресса

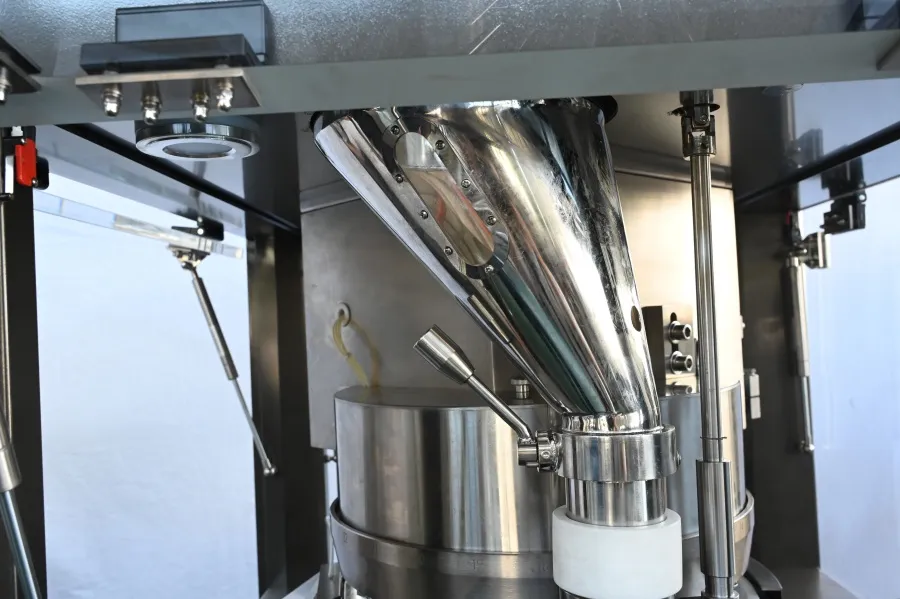

1. Хоппер

Хранит порошок или гранулированный материал перед прессованием.

Обеспечивает непрерывную подачу материала в систему подачи.

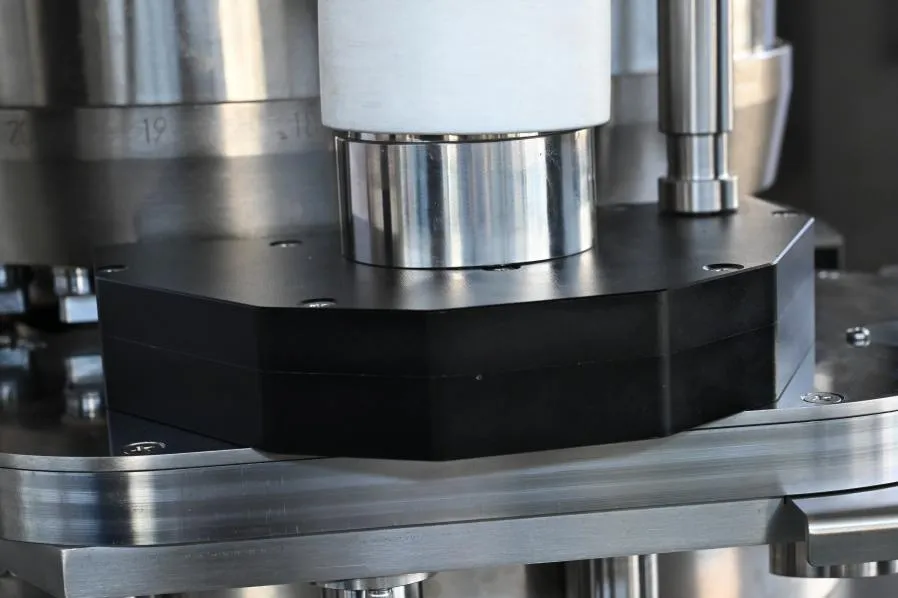

2. Система подачи (рама подачи и подающая лопатка)

Рама питателя: Направляет порошок в полости пресс-формы.

Лопатка для кормления: Вращается, обеспечивая равномерное заполнение штампов, предотвращая образование воздушных карманов или неравномерное распределение.

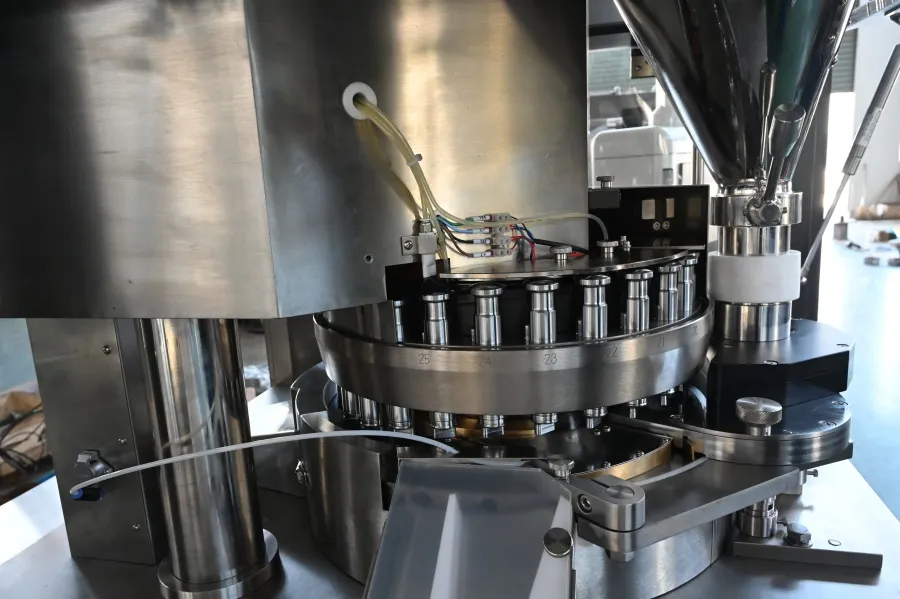

3. Стол для штампов (башенная головка)

Вращающийся круглый диск, содержащий несколько штампов (полости, в которых порошок прессуется в таблетки).

Изготовлен из закаленной стали для долговечности.

4. Пуансоны (верхние и нижние)

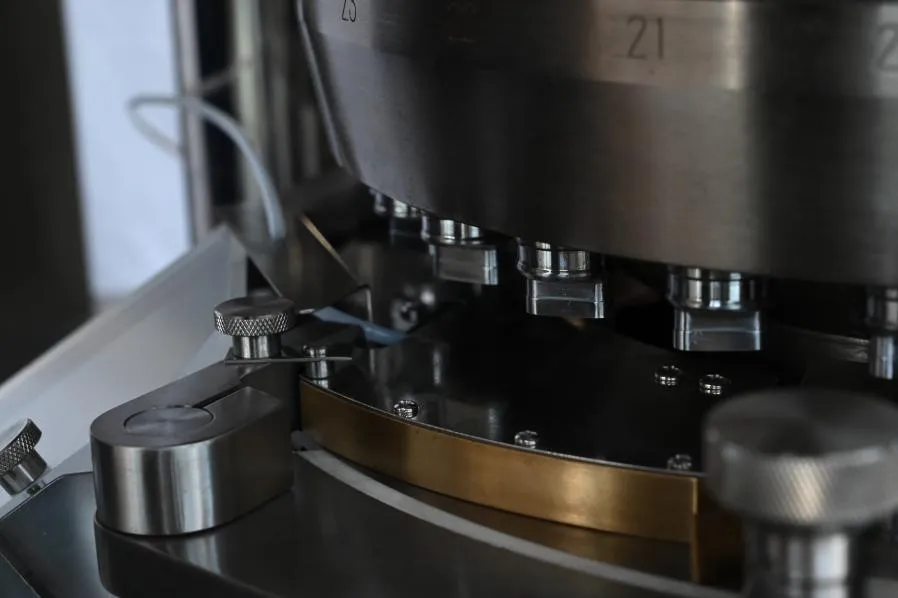

Верхние удары: Перемещайте вертикально, чтобы сжать порошок внутри пресс-формы.

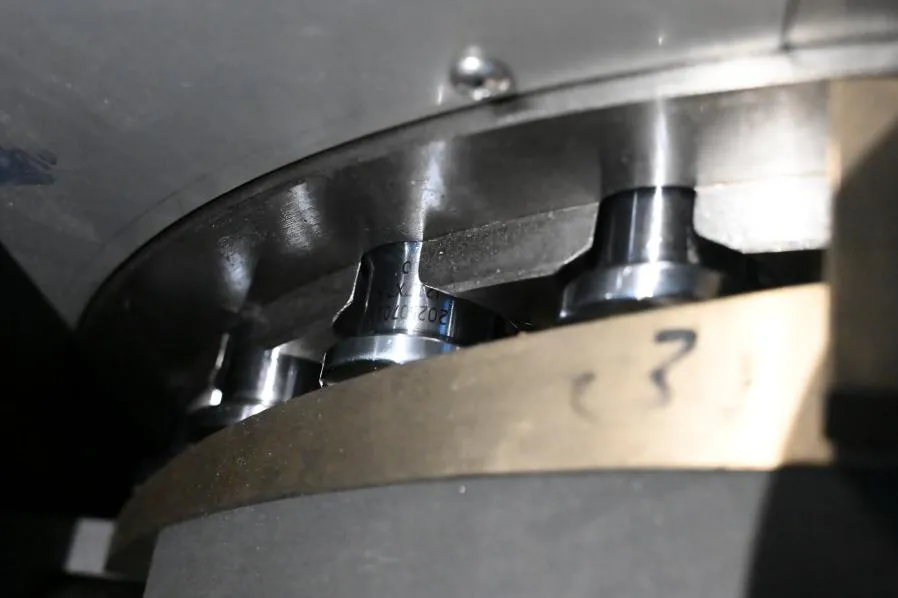

Нижние удары: Поддерживайте нижнюю часть штампа и облегчайте его выталкивание.

Изготовлены из высококачественной стали, выдерживающей сжимающие нагрузки.

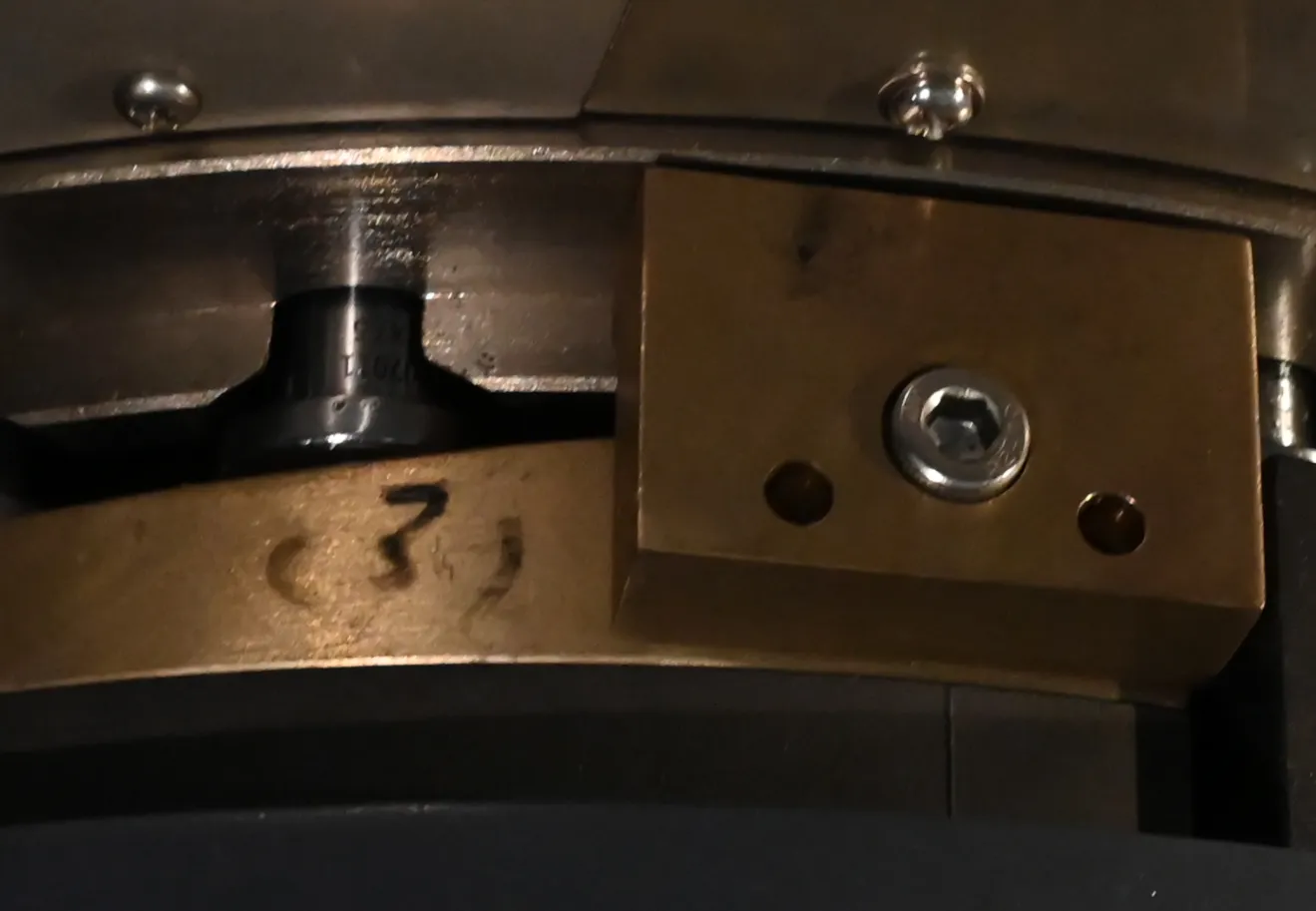

5. Кулачковые направляющие (верхние и нижние кулачковые системы)

Контролируйте движение ударов:

Кулачок предварительного сжатия: Первоначальное сжатие для удаления воздуха.

Главный компрессионный кулачок: Применяет максимальное усилие для формирования таблетки.

Кулачок выброса: Поднимает нижний пуансон для выброса таблетки.

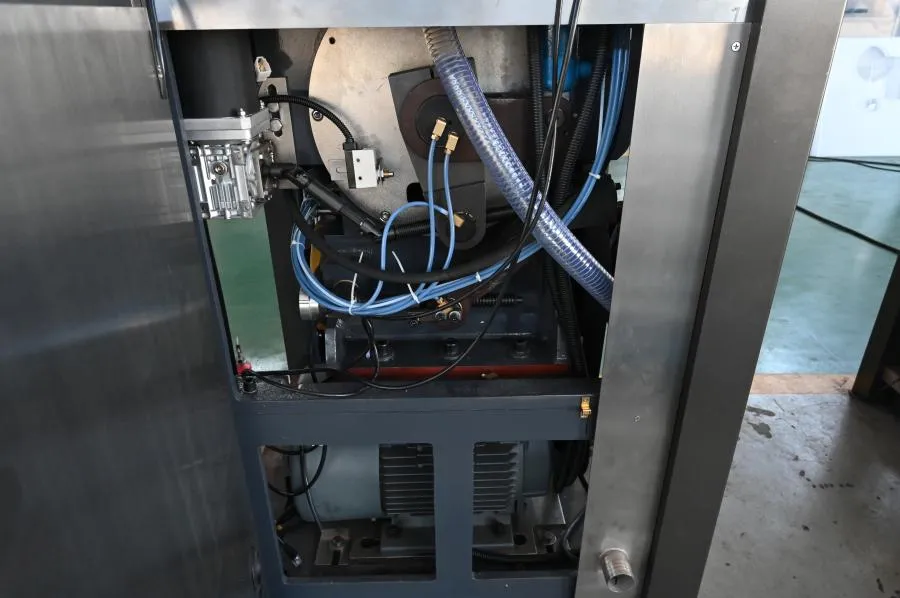

6. Компрессионные ролики

Прикладывайте силу к пуансонам во время сжатия.

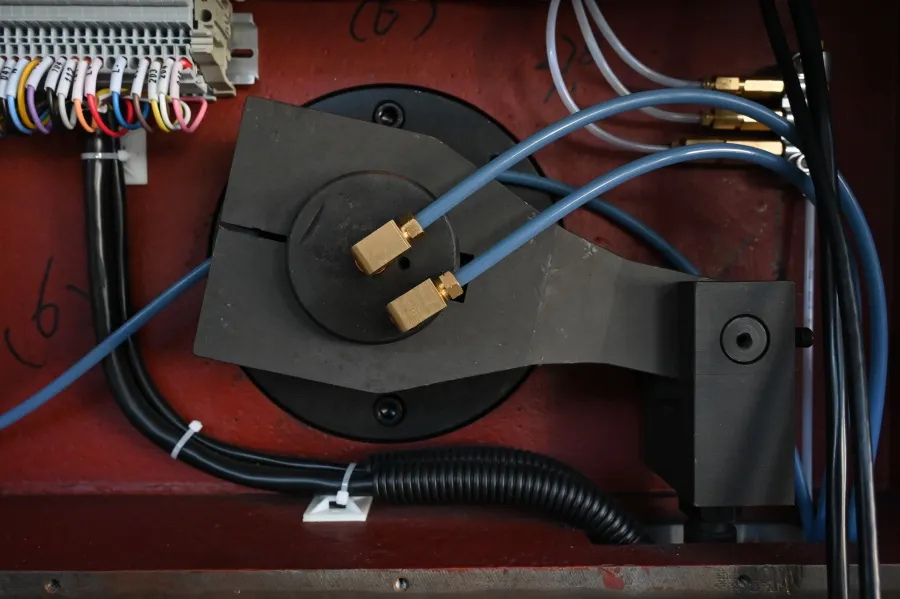

Ролик предварительного сжатия: Уменьшает попадание воздуха.

Основной компрессионный ролик: Обеспечивает необходимую твердость таблетки.

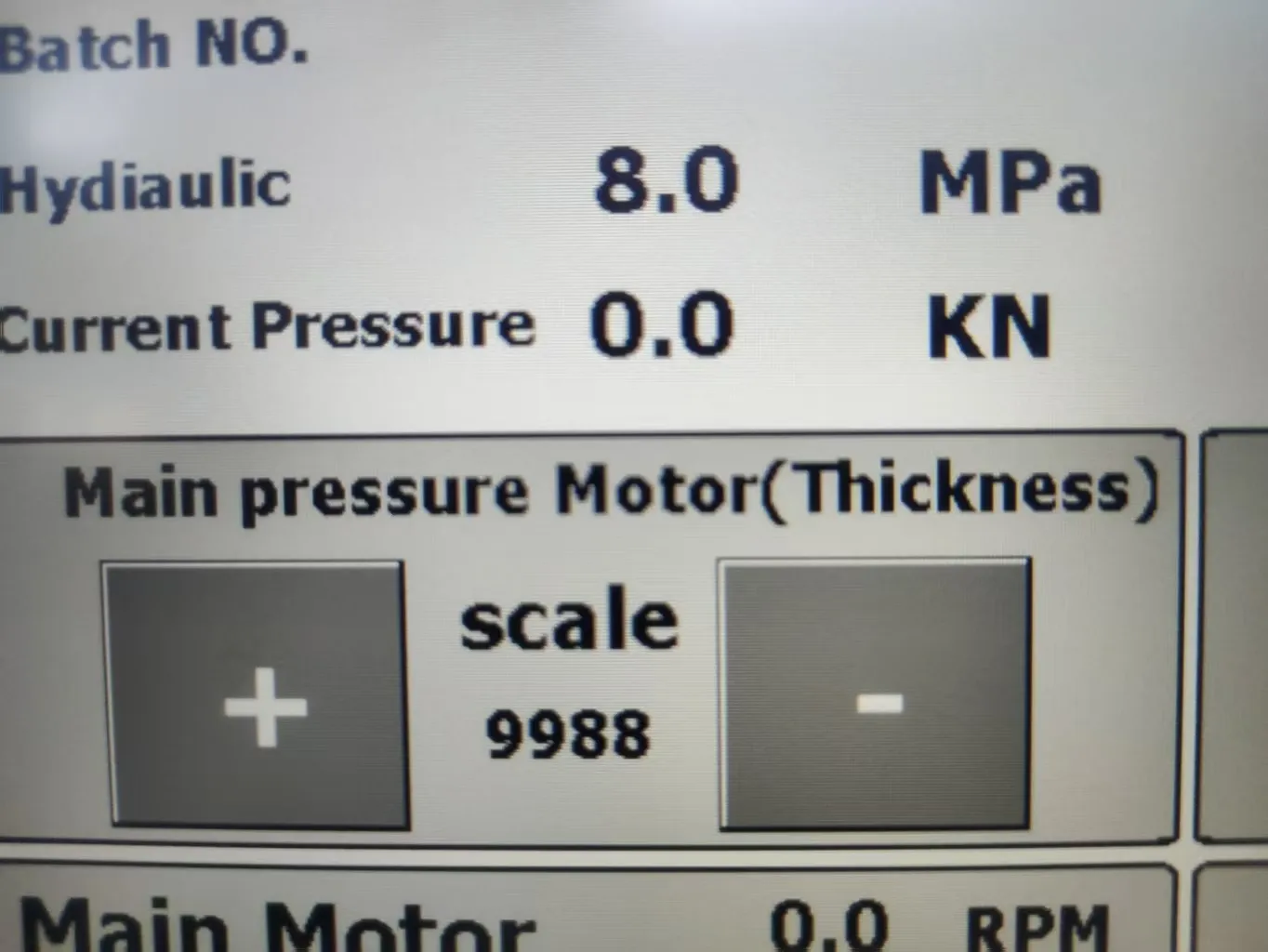

7. Система регулировки давления

Контролирует силу сжатия для обеспечения постоянной твердости таблетки.

Могут включать гидравлические или механические системы для точной настройки.

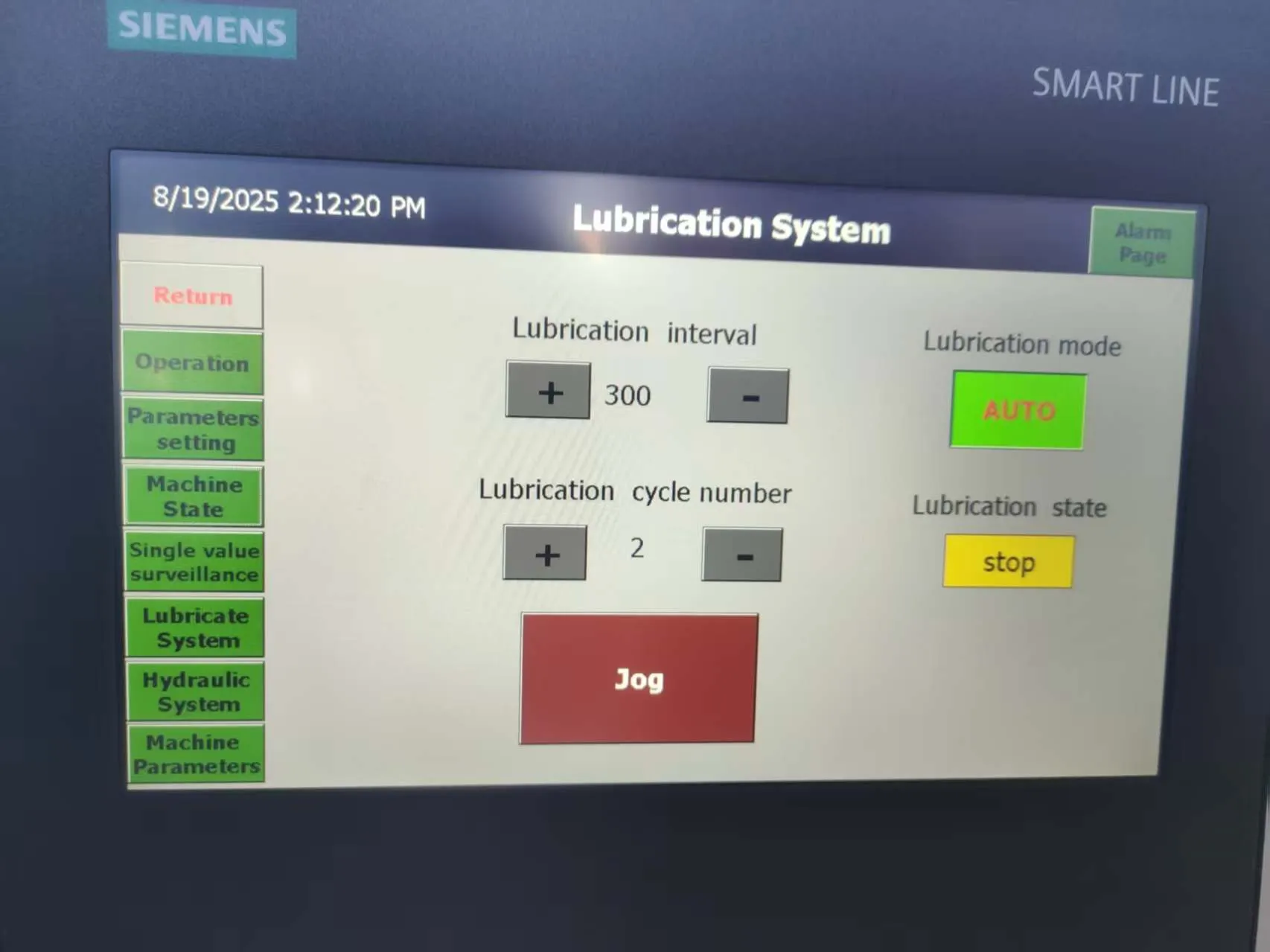

8. Система смазки

Уменьшает трение между пуансонами и матрицами.

Обеспечивает бесперебойную работу и продлевает срок службы инструмента.

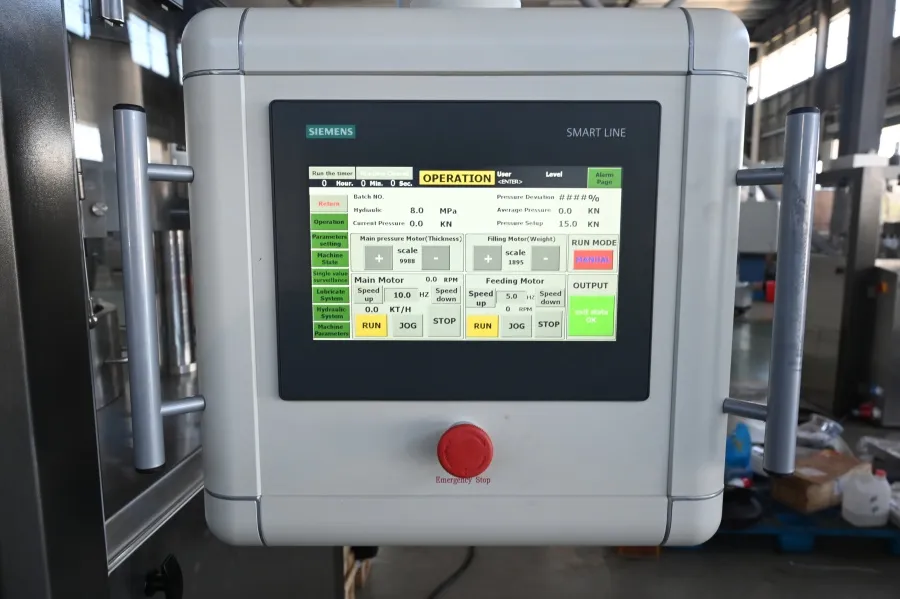

9. Панель управления (HMI и ПЛК)

Человеко-машинный интерфейс (HMI): Позволяет операторам регулировать скорость, давление и другие параметры.

Программируемый логический контроллер (ПЛК): Автоматизирует операции для обеспечения точности и повторяемости.

10. Функции безопасности

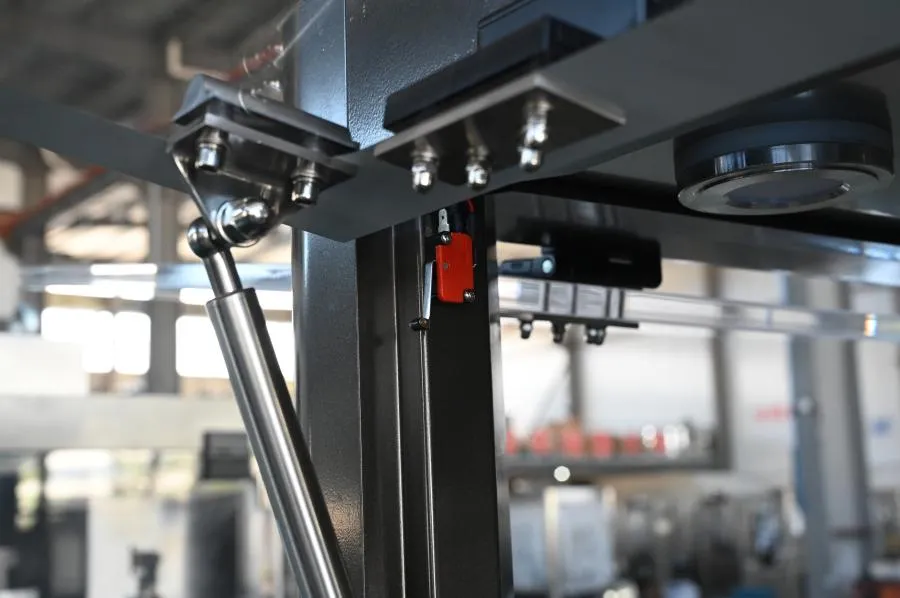

Кнопка аварийной остановки

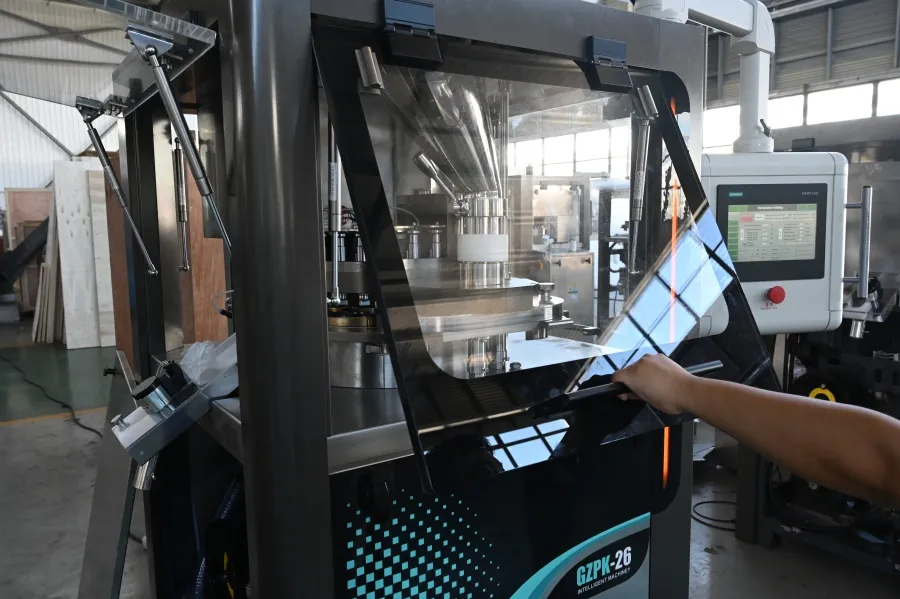

Взаимоблокирующиеся охранники

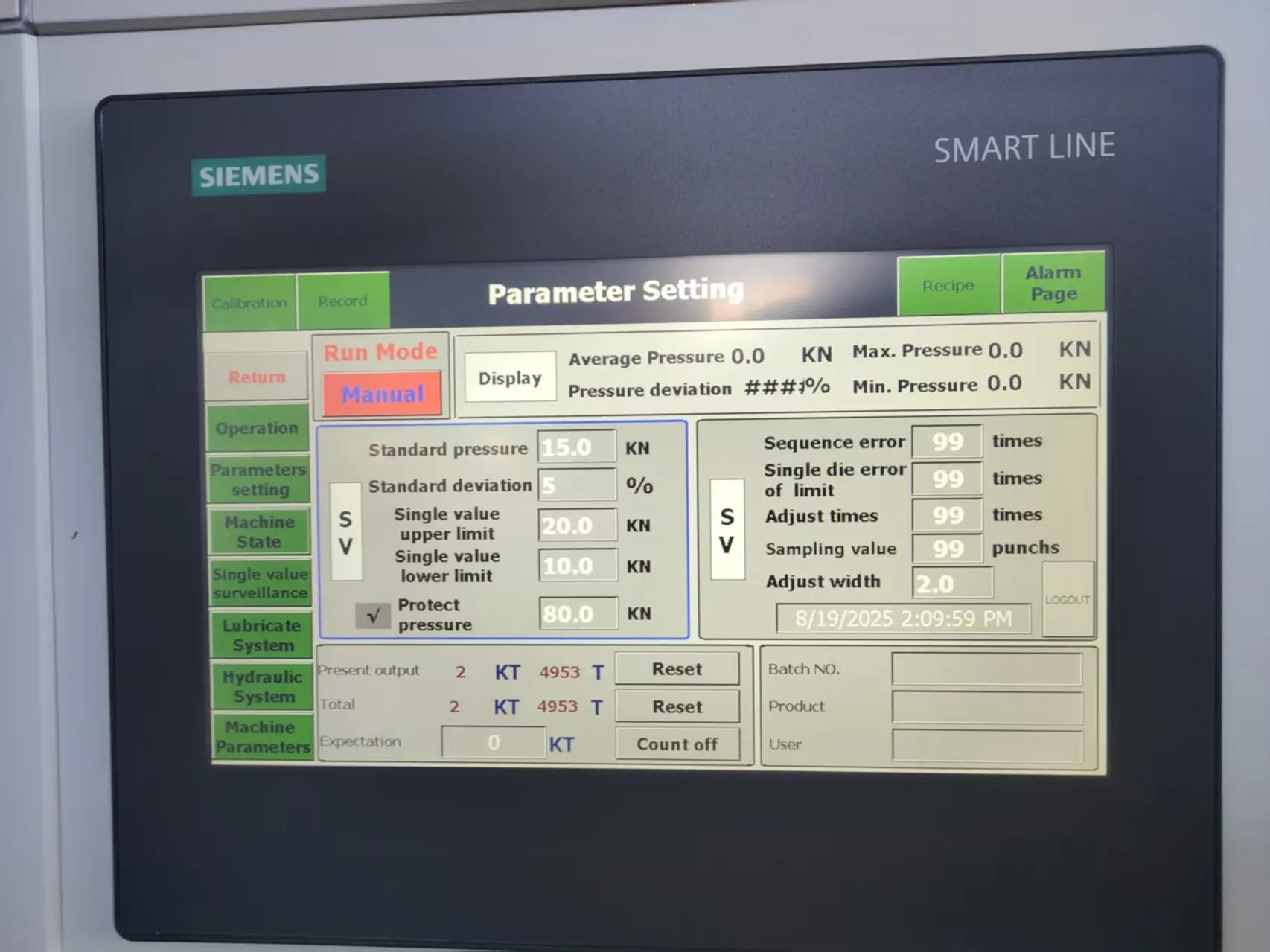

Защита от перегрузки (предотвращает повреждение из-за чрезмерного усилия)

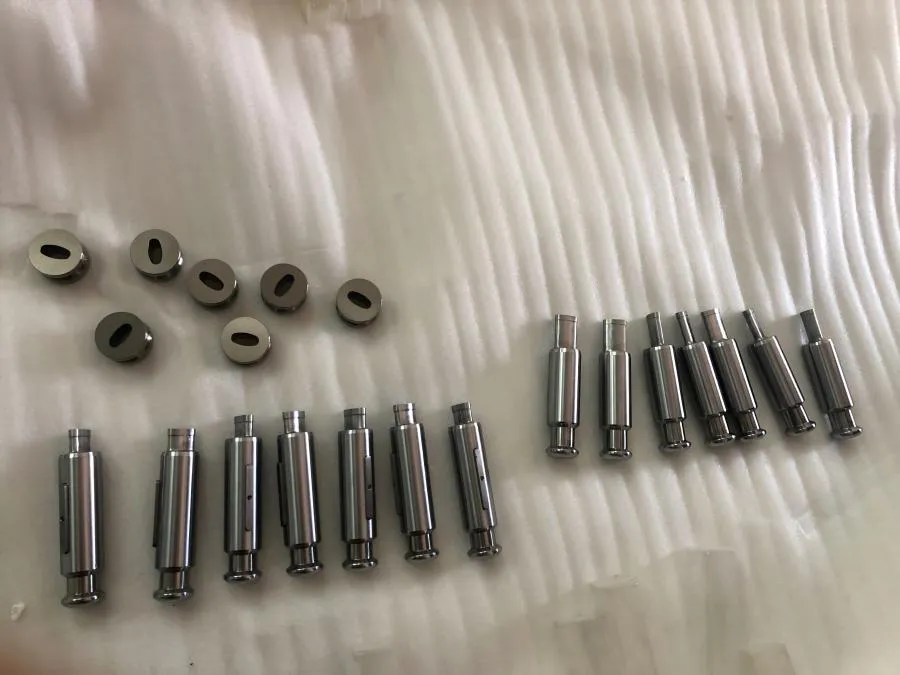

11. Инструментальная оснастка (матрицы и пуансоны)

Индивидуальное изготовление в зависимости от формы таблетки (круглая, овальная, в форме капсулы и т. д.).

Необходимо регулярно проверять на предмет износа.

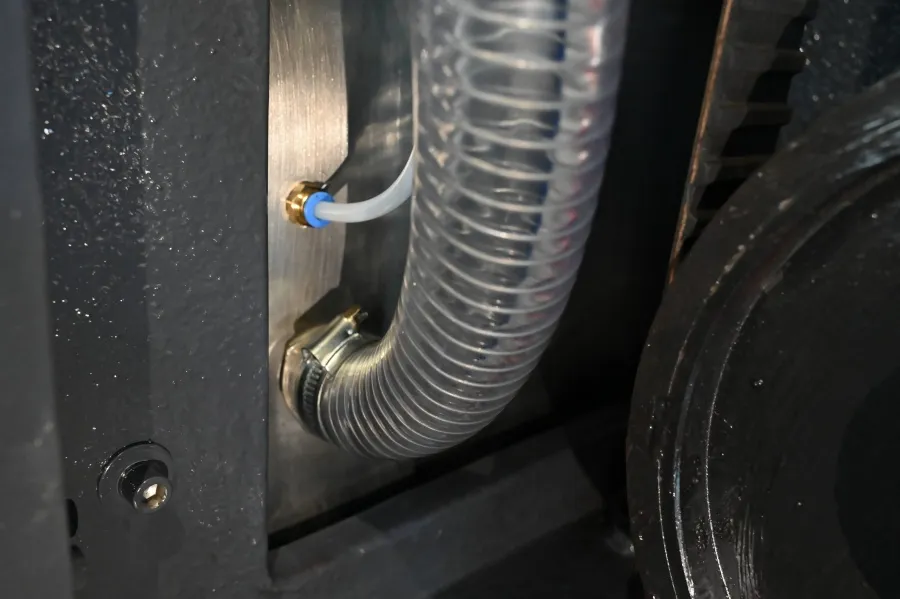

12. Система пылеудаления

Удаляет излишки порошка, предотвращая загрязнение и обеспечивая бесперебойную работу.

13. Система привода (двигатель и редуктор)

Обеспечивает вращение башни и управление движениями пуансона.

Однопуансонный пресс и ротационный пресс: в чем разница?

Понимание разницы между этими двумя машинами поможет вам сделать правильный выбор:

Скорость

Однопуансонные прессы производят одну таблетку за раз. Роторные прессы могут производить десятки таблеток одновременно. Это как сравнивать велосипед и автобус: оба добираются до места назначения, но один перевозит гораздо больше пассажиров.

Объем производства

Однопуансонные прессы идеально подходят для небольших партий или исследований. Ротационные прессы отлично подходят для крупносерийного производства.

Расходы

Однопуансонные машины стоят дешевле изначально. Ротационные прессы требуют больших инвестиций, но обеспечивают большую долгосрочную ценность для крупных предприятий.

Сложность

Однопуансонные прессы проще в эксплуатации и обслуживании. Ротационные прессы требуют квалифицированных операторов и более сложного обслуживания.

Требования к пространству

Однопуансонные прессы подходят для небольших помещений. Ротационные прессы требуют больше места из-за своих размеров и вспомогательного оборудования.

Гибкость

Однопуансонные прессы могут быстро переключаться между различными типами таблеток. Ротационные прессы требуют больше времени на смену настроек.

Преимущества и недостатки роторных таблеточных прессов

Преимущества:

• Высокая скорость производства

Эти машины могут производить тысячи таблеток в час, что делает их идеальными для коммерческого производства.

• Постоянное качество

 Автоматизированные процессы гарантируют, что каждая таблетка имеет одинаковый вес, твердость и внешний вид.

• Экономически эффективно

При крупносерийном производстве стоимость одной таблетки значительно ниже, чем при ручном методе.

• Сокращение трудозатрат

Меньшее вмешательство человека означает меньшие затраты труда и меньше ошибок.

• Точный контроль

Современные машины обеспечивают точный контроль силы сжатия, веса таблетки и времени.

Недостатки:

• Высокие первоначальные затраты

Первоначальные инвестиции могут быть значительными, особенно для небольших компаний.

• Комплексное обслуживание

Эти машины требуют квалифицированных специалистов и регулярного технического обслуживания.

• Время настройки

Переход с одной формулы таблетки на другую требует времени и специальных знаний.

• Требования к пространству

Большая площадь помещения означает, что вам потребуется достаточно места для размещения объекта.

• Потребности в обучении

Для безопасной эксплуатации этих сложных машин операторам необходима специальная подготовка.

Цена роторного таблеточного пресса

Цены сильно различаются в зависимости от характеристик и емкости:

• Базовые модели: $50,000 – $150,000

Они хорошо подходят для малых и средних предприятий.

• Модели среднего класса: $150,000 – $500,000

Они обеспечивают лучшую автоматизацию и более высокие скорости.

• Модели высокого класса: $500,000 – $2,000,000

Высококлассные машины с передовыми функциями для крупномасштабного производства.

Помните, что стоимость оборудования — это только начало. Планируя бюджет, учитывайте расходы на установку, обучение, обслуживание и инструменты.

Заключительные слова

Роторные таблеточные прессы — настоящие рабочие лошадки фармацевтической промышленности. Они превращают простые порошки в жизненно важные лекарства, без которых мы так нуждаемся. Хотя они требуют значительных инвестиций и опыта, их способность быстро и стабильно производить высококачественные таблетки делает их незаменимыми.

Если вы начинаете фармацевтический бизнес Или просто интересно узнать, как производятся таблетки, понимание этих машин даст вам представление о современном производстве. В следующий раз, когда вы возьмёте таблетку, вы оцените передовые технологии, которые сделали это возможным.

Выбор правильного роторного таблеточного пресса зависит от ваших потребностей. производственные потребности, бюджет и долгосрочные цели. Начните с четкого определения ваших требований, а затем проконсультируйтесь со специалистами по оборудованию, чтобы подобрать идеальную машину для вашего предприятия.
