Akışkan Yataklı İşlemcilerde Kullanılan Hava Dağıtım Plakalarının Çeşitleri

Bir ilaç üreticisi olarak, toz ve peletlerin kurutulması, granüle edilmesi veya kaplanması için akışkan yataklı bir işlemcinin ne kadar hayati önem taşıdığını bilmelisiniz.

Ancak birçok kişinin gözden kaçırdığı nokta, ürün kalitesinin tutarlı olmasını sağlamada çok önemli bir rol oynayan hava dağıtım plakasıdır. Bu, havanın ürün yatağından nasıl aktığını kontrol eden bileşendir.

Akışkan yataklı işlemcilerde çeşitli hava dağıtım plakası türleri bulunduğundan, işleminizin sorunsuz bir şekilde devam etmesini sağlayacak olanı seçmeniz gerekir. Gelin bu farklı türleri inceleyelim ve hangisinin sizin için en uygun olduğunu belirleyelim.

Özetle: Akışkan Yataklı İşlemcilerde Kullanılan Hava Dağıtım Plakalarının Çeşitleri

• Delikli Plaka:En yaygın kullanılan tasarım olup, tutarlı hava akışı ve istikrarlı akışkanlaştırma sağlar. Düzgün kuruma ve kaplamanın öncelikli olduğu orta boy granül veya peletler için idealdir.
• Tel Örgü Plakaİnce veya hafif tozların işlenmesinde, yumuşak ve nazik hava akışı gerektiren durumlarda en iyisidir. Tıkanmayı önler ve tüm ürün yatağında istikrarlı hava dağılımı sağlar.
• Yan Akış PlakasıYanlardan girdaplı hava akışı oluşturacak şekilde tasarlanan bu tip, partikül birikmesini veya kırılmasını önlerken, kapsamlı karıştırma ve düzgün kaplama sağlar.
• Sinterlenmiş Plaka: Kaynaştırılmış metal parçacıklarından üretilen bu ürün, hassas veya hafif malzemeler için ultra pürüzsüz hava akışı sağlar. Son derece dayanıklı, temizlemesi kolay ve istikrarlı akışkanlaştırma için mükemmeldir.

Hava Dağıtım Plakası Nedir?

Hava dağıtım plakası, akışkan yataklı işlemcinin içindeki önemli bir bileşendir. Ürün kabının dibine yerleştirilen, sıcak veya şartlandırılmış havanın odaya girdiği delikli metal bir plakadır.

Plakanın asıl görevi, işlenen malzeme içinden havayı eşit şekilde dağıtmaktır. Bu hava akışı, parçacıkları kaldırır ve askıda tutar; bu da "akışkan yatak" olarak bilinen bir durum yaratır. Bu durumda, malzemeler kuruma, kaplama ve granülasyona olanak sağlayacak şekilde sıvı gibi davranır.

Akışkan Yataklı İşlemcilerde Kullanılan Hava Dağıtım Plakalarının Çeşitleri

Doğru hava dağıtım plakasını seçmek, akışkan yataklı kurutma makinenizin çalışma şeklini tamamen değiştirebilir. Her tasarım, hava akışı modellerini, kurutma homojenliğini ve nihai ürününüzün kalitesini etkiler.

İster toz, ister granül, isterse pelet işliyor olun, bu türleri bilmek, formülasyonunuza en uygun plakayı seçmenize yardımcı olur. ekipman kurulumu. Akışkan yataklı işlemcilerde kullanılan başlıca hava dağıtım plakası tipleri şunlardır:

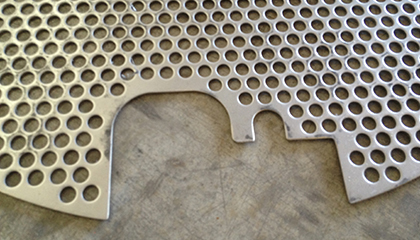

1. Delikli (Zımbalanmış) Dağıtım Plakası

Alternatif MetinDelikli (Püskürtülmüş) Dağıtım Plakası

Delikli veya zımbalı plaka, akışkan yataklı işlemcilerde en yaygın kullanılan hava dağıtım plakası türüdür. Paslanmaz çelikten yapılmış olup, ürün yatağından yukarı doğru hava geçişini sağlayan, eşit aralıklarla yerleştirilmiş çok sayıda deliğe sahiptir.

Çalışmalar şunu gösteriyor ki delik kalitesi Delikli plakalarda akış kayıpları önemli ölçüde etkilenir. Bu nedenle bu tasarım, düzgün kurutma veya kaplama için tutarlı hava akışı ve istikrarlı akışkanlaştırma sağlar.

Delikler mekanik olarak açıldığı için plaka mükemmel dayanıklılığa sahiptir ve yüksek hava basıncına dayanabilir.

Orta büyüklükteki granüller veya peletler için en iyi sonucu verir, çünkü bu tür malzemeler delikleri kolayca tıkamaz. Bakımı da basittir, çünkü delikler partiler arasında hızlıca temizlenebilir.

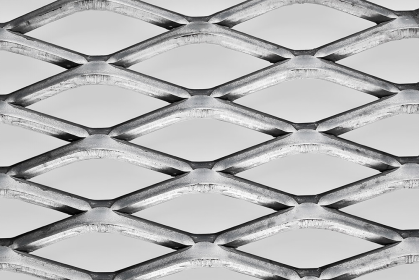

2. Tel Örgü Dağıtım Plakası

Tel örgü plakalar, ince paslanmaz çelik örgü veya dokuma tel kullanılarak üretilir. Delikli plakalardan farklı olarak, daha düzgün ve daha eşit dağılımlı hava akışı sağlarlar; bu da özellikle ince tozların veya hafif malzemelerin işlenmesinde faydalıdır.

Bu ağ, ürünün tıkanmasını önlerken, yatak boyunca sürekli hava dağıtımını sağlar. Ayrıca gelen havanın hızını azaltarak hassas granüllerin hazneden dışarı savrulmasını önler.

Açık yapıları temizlenmelerini kolaylaştırır ancak zamanla aşınmaya biraz daha yatkındırlar. Buna rağmen, tel örgü plaka hava akışının hassas kontrolünü ve homojen sıcaklığı sağlar.

3. Yan Akışlı (Teğetsel) Dağıtım Plakası

Yan akışlı veya teğetsel hava dağıtım plakaları, havayı doğrudan aşağıdan değil, yanlardan veya bir açıyla yönlendirir. Bu düzenek, işlemci içinde girdap veya vorteks hareketi oluşturarak eşit karıştırma sağlar ve köşelerde veya ölü bölgelerde ürün birikmesini önler.

Özellikle daha büyük veya daha ağır granüller için, daha güçlü ancak kontrollü bir kaldırma kuvvetine ihtiyaç duyulduğunda oldukça kullanışlıdır. Teğetsel akış ayrıca, parçacıklar arasında aşırı çarpışmayı önlediği için ürün aşınmasını da azaltır.

Birçok modern işlemci, her parçacık üzerinde pürüzsüz ve homojen bir katman elde etmenin esas olduğu kaplama işlemleri için bu tip plakaları kullanır. Güç ve hassasiyet arasında mükemmel bir denge arıyorsanız, bu ideal seçimdir. ilaç üretimi.

4. Siklonik (Cyklon) Dağıtım Plakası

Siklonik veya Cyklon plakalar, akışkan yataklı işlemci içinde spiral veya dönme hareketi şeklinde bir hava akışı deseni oluşturmak üzere tasarlanmıştır. Hava, dairesel bir hareket yapmaya zorlayan kavisli yuvalar veya kanatçıklar aracılığıyla içeri girer. Bu girdap etkisi, tüm parçacıkların makine içinde asılı kalmasını sağlar.

Geliştirilmiş karıştırma sayesinde, ürün yatağı boyunca sıcaklık gradyanları en aza indirilir. Bu da tutarlı kurutma ve ürün kalitesinde iyileşme sağlar. Siklonik plakalar ayrıca daha ağır parçacıkların çökelmesini önleyerek düzensiz işleme riskini azaltır.

Bunlar özellikle verimli ısı alışverişi ve yüksek verim gerektiren işlemler için tercih edilir. Düz plakalara göre temizlenmesi biraz daha karmaşık olsa da, homojen karışımı koruyabilme yetenekleri onları paha biçilmez kılar.

5. Delikli Katı Dağıtıcı Plaka

Delikli katı plakalar, çap ve aralık bakımından homojen hassas deliklere sahip kalın paslanmaz çelikten üretilmiştir. Delikli plakalara benzemekle birlikte, daha yüksek yapısal dayanıklılık ve hassas hava akışı kontrolü sağlarlar.

Açılan delikler, havanın kontrollü hızlarda geçmesine olanak tanıyarak türbülans olmadan düzgün bir dağılım sağlar. Yüksek basınçlı uygulamalar veya yoğun malzemeler içeren işlemler için bu plakalar idealdir.

Ayrıca deformasyona karşı dirençlidirler ve uzun üretim döngülerinde performanslarını korurlar. Üreticiler genellikle tutarlılık, mekanik mukavemet ve dayanıklılığın esneklikten daha önemli olduğu durumlarda delikli levhaları tercih ederler.

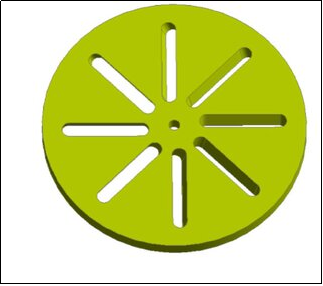

6. Oluklu Dağıtıcı Plakası

Oluklu dağıtım plakası, yuvarlak delikler yerine dar dikdörtgen açıklıklar kullanır. Bu benzersiz tasarım, hava akış desenini şekillendirir ve proses ihtiyaçlarına bağlı olarak belirli yönlere yayılmasını sağlar.

Genellikle, özel kurutma veya kaplama etkileri elde etmek için düzensiz hava dağılımı gerektiren özelleştirilmiş sistemlerde kullanılır. Yuvaların genişliği ve aralığı, hem hava hızını hem de türbülansı kontrol etmek için ayarlanabilir.

Oluklu plakalar, özellikle topaklanmayı önlemek için ekstra hava akışı kontrolü gerektiren düzensiz veya yapışkan malzemelerin işlenmesinde son derece faydalıdır. Aslında, CFD çalışmaları, Oluklu dağıtıcı tasarımları, standart delikli plakalara kıyasla yaklaşık 7% daha düşük basınç düşüşü göstermiştir.

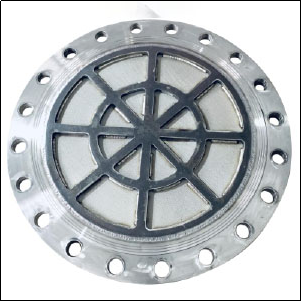

7. Sinterlenmiş Dağıtım Plakası

Son olarak, sinterlenmiş bir dağıtıcı plaka, genellikle paslanmaz çelik veya bronz olmak üzere ince metal parçacıklarının ısıtılıp preslenmesiyle yapılır. Bu parçacıklar bir araya gelerek binlerce küçük gözenek içeren katı bir levha oluşturur. Gözenekler havanın eşit şekilde geçmesine izin vererek düzgün ve istikrarlı bir hava akışı yaratır.

Bu düzgün hava akışı, çok fazla basınç uygulamadan toz veya granülleri askıda tutar. Kolayca parçalanabilen hafif veya hassas malzemeler için idealdir. Plaka ayrıca tıkanmayı ve geri akışı önleyerek işlemin istikrarlı kalmasına yardımcı olur.

Metalden yapıldığı için daha uzun ömürlüdür ve korozyona karşı dayanıklıdır. Yüzeyine malzeme yapışmadığı için temizliği de daha kolaydır.

Doğru Hava Dağıtım Plakasını Nasıl Seçersiniz?

Üretici olarak, üretim ihtiyaçlarınıza uygun bir plaka seçmeniz çok önemlidir. İşte en iyi plakayı nasıl seçeceğiniz:

1. Parçacık Boyutunu ve Yoğunluğunu Dikkate Alın

Öncelikle işleyeceğiniz malzemenin türünü kontrol edin. Eğer ince veya hafif tozlar söz konusuysa, ürün kaybını önlemek için sadece hafif bir hava akışına ihtiyacınız vardır. Bu durumda, düzgün hava dağılımı sağladığı için sinterlenmiş bir dağıtıcı plaka en iyi sonucu verir.

Benzer şekilde, granül veya pelet gibi daha ağır malzemeleri işliyorsanız, delikli veya konik bir plaka tercih edin.

2. Plakayı İşlem Türüyle Eşleştirin

Her işlemin kendine özgü hava akışı ihtiyaçları vardır. Örneğin, kurutma, granülasyon ve kaplama işlemlerini içeren bir operasyon, yan hava akış plakası gerektirir. Bu, parçacık hareketini iyileştirir ve daha iyi kaplama sonuçları sağlar.

3. Temizlik ve Bakım İhtiyaçlarını Değerlendirin

Ürünleri ne sıklıkla temizlediğinizi veya değiştirdiğinizi düşünün. Eğer sık sık ürün değiştiriyorsanız, temizlemesi kolay ve tıkanmaya karşı dayanıklı bir plakaya ihtiyacınız vardır. Paslanmaz çelik sinterlenmiş ve delikli plakalar bu amaç için idealdir.

Yüksek sıcaklıklara dayanabilirler, kapsamlı temizliği desteklerler ve kirlenme riskini azaltırlar.

SSS

1. Hava dağıtım plakalarının üretiminde yaygın olarak hangi malzemeler kullanılır?

Çoğu plaka, korozyon direnci ve dayanıklılık için paslanmaz çelikten (SS316L veya SS304) üretilmiştir. Bazı durumlarda, ürünün yapışmasını azaltmak veya temizlenebilirliği artırmak için Teflon kaplı veya sinterlenmiş metal plakalar kullanılır.

2. Aynı akışkan yataklı işlemci, birden fazla tipte hava dağıtım plakasını destekleyebilir mi?

Evet. Birçok modern FBP sistemi, değiştirilebilir plakalar için tasarlanmıştır ve operatörlerin işlem türüne ve parti gereksinimlerine bağlı olarak düz, konik veya Wurster plakalar arasında geçiş yapmasına olanak tanır.

3. Prosesinize uygun doğru hava dağıtım plakası tipini nasıl seçersiniz?

Seçim, tozun özelliklerine, parçacık boyutuna, nem içeriğine, hava hızına ve amaçlanan işleme (kurutma, kaplama veya granülasyon) bağlıdır. Ekipman üreticisine danışmak, uyumluluğu ve optimum hava akışı performansını sağlamaya yardımcı olur.

Akışkan Yataklı İşleme Sisteminizin Optimizasyonunun Zamanı Geldi

Kurutma ve granülasyon söz konusu olduğunda, sistemlerin sorunsuz çalışması için akışkan yataklı işlemcideki farklı hava dağıtım plakası türlerinin farkında olmalısınız. Ancak, size tam olarak doğru çözümü sağlayabilecek bir ortağa da ihtiyacınız var. akışkan yataklı işlemci Üretim ihtiyaçlarınıza göre uyarlanmıştır.

İşte Finetech'in fark yarattığı nokta burası. Çin'in önde gelen ilaç üretim ekipmanı tedarikçisi olarak, performansınızı ve mevzuata uyumluluğunuzu artıran uçtan uca çözümler sunuyoruz.

Üretiminizi bir üst seviyeye taşımaya hazırsanız, bugün Finetech ile iletişime geçin!
