Avez-vous déjà remarqué que tous les comprimés d'une plaquette alvéolée sont identiques ? Ce n'est pas une coïncidence, c'est la précision qui opère.

Dans les coulisses, les fabricants pharmaceutiques comptent sur outils spécialisés Pour garantir que chaque comprimé ait la taille, le poids et la forme appropriés. Tout se résume à un simple tableau de tailles de comprimés.

Ce guide guide les équipes de production dans le choix de l'outillage adapté pour des résultats impeccables. Prêt à en savoir plus sur ce tableau des tailles ? C'est parti !

Tableau des tailles de poinçons et matrices pour tablettes

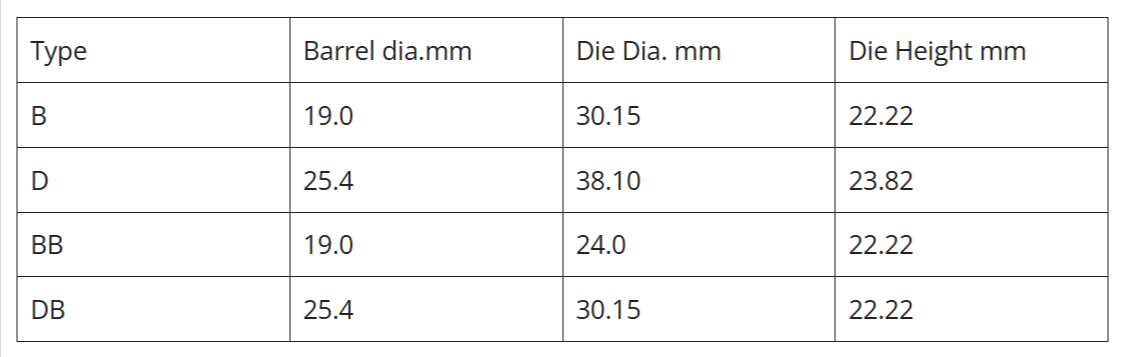

Les types d'outillage diffèrentLes outils B, D, BB et DB répondent à des besoins différents selon la taille et l'épaisseur des comprimés, ainsi que la capacité de la machine. Voici un tableau des tailles de poinçons et matrices pour comprimés que vous pouvez consulter :

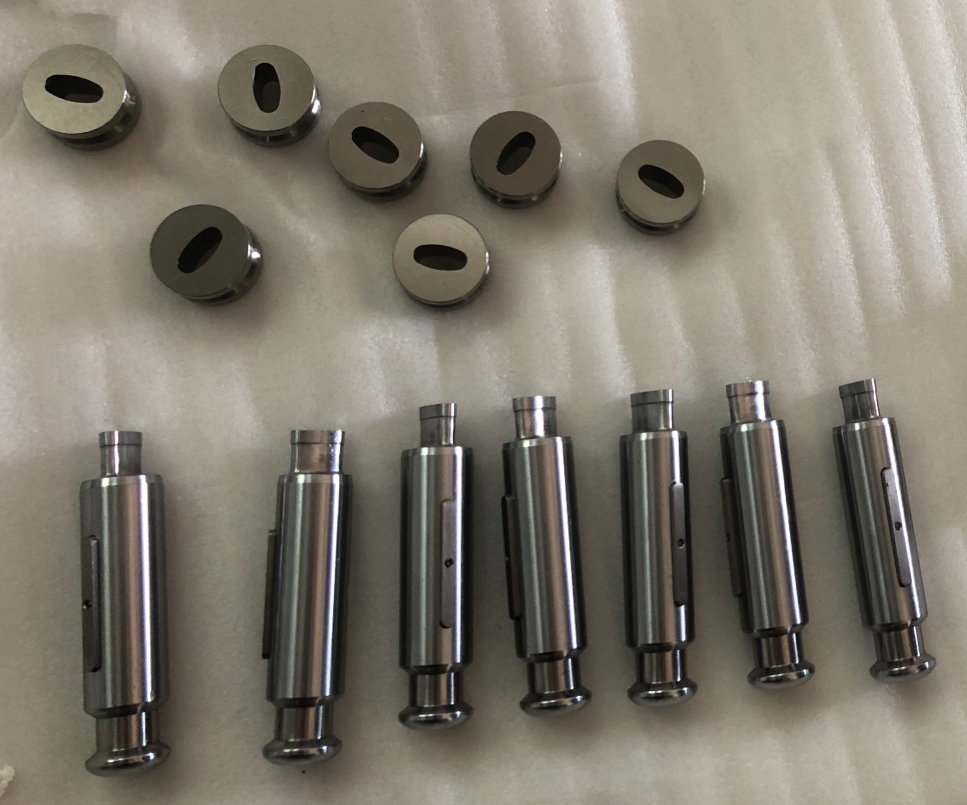

Principes fondamentaux de l'outillage de poinçonnage et de matriçage

Lorsqu'on parle de compression de comprimés, les poinçons et les matrices sont les véritables héros. Ils déterminent la forme, la taille et la résistance de chaque comprimé. Pour mieux les comprendre, analysons les étapes une par une.

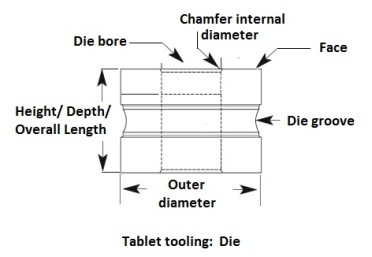

Anatomie : les parties principales

Les poinçons et les matrices sont composés de plusieurs pièces, chacune ayant une fonction spécifique. Si l'une d'elles est défectueuse, la qualité du comprimé risque d'être compromise.

Voici les principales parties que vous devez connaître :

De quoi sont faits les poinçons et les matrices ?

Tous les poinçons et matrices ne sont pas fabriqués de la même manière. Le type d'acier, le traitement de surface et la finition influencent directement la durée de vie de l'outil et la qualité des comprimés produits. Parmi ces facteurs, on peut citer :

• Aciers standardsLes aciers à outils, tels que le HCNC ou l'OHNS, sont robustes, durs et résistants à l'usure. Ils sont largement utilisés.
• Revêtements spéciaux:Pour traiter les poudres collantes ou les formules dures, les fabricants ajoutent des revêtements comme le chrome, nitrures, voire des couches semblables à du diamant. Celles-ci rendent la surface plus lisse et réduisent l'adhérence.
• PolissageUne finition miroir sur les pointes de poinçon et les alésages de matrice réduit les défauts. Les surfaces rugueuses retiennent la poudre et provoquent des arrachements ou des écaillages.

Comprimé Types d'outillage (B, D, BB, DB)

Les poinçons et les matrices appartiennent à différentes familles, chacune ayant son propre objectif.

• Outillage B :Le kit le plus courant. Idéal pour les tablettes de petite et moyenne taille. Il permet d'utiliser plus de stations dans la machine, pour un rendement supérieur.
• Outillage D :Poinçons et matrices plus grands. Utilisés pour les comprimés plus grands ou plus épais nécessitant plus de force.
• Outillage BB :Une version plus petite de B. Parfait pour les très petits comprimés comme les médicaments à faible dose.
• Outillage DB : C'est un mélange de poinçon D et de matrice B, utilisé lorsque vous avez besoin de la force de D mais que vous voulez plus de stations comme B.

Comprendre le tableau des tailles

Si vous consultez le tableau des tailles de poinçons et matrices pour tablettes pour la première fois, vous aurez peut-être l'impression qu'il s'agit d'un labyrinthe de chiffres et de termes. Cependant, une fois que vous aurez compris la signification de chaque mesure, ce tableau deviendra un outil pratique.

Voici une répartition simple :

1. Lecture des dimensions

Chaque numéro sur le tableau fournit des informations sur la tablette et l'outillage. diamètre de la pointe indique la taille de la face de la tablette, tandis que le diamètre de la tête détermine comment le poinçon réagit à la pression pendant la compression.

Le longueur de travail explique la distance parcourue par le poinçon à l'intérieur de la machine, ce qui joue un rôle important dans la dureté et l'épaisseur des comprimés. Profondeur fait référence à la cavité de la matrice et détermine la quantité de poudre qui y entre avant qu'elle ne soit comprimée.

2. Tolérances et écarts admissibles

Aucun poinçon ni aucune matrice n'est parfaitement réalisé au micron près. Il existe toujours une légère marge, appelée tolérance. Par exemple, la longueur utile d'un poinçon ne peut varier que légèrement, souvent de quelques centièmes de millimètre seulement.

N'oubliez pas que même les plus petites différences sont importantes, car elles peuvent modifier le poids du comprimé ou entraîner des défauts d'enrobage. Si les tolérances sont ignorées, des problèmes tels qu'un poids irrégulier ou un collage peuvent apparaître.

3. Ensembles de poinçons et de matrices assortis

Le poinçon et la matrice doivent s'emboîter parfaitement pour un fonctionnement optimal. Si le poinçon est un peu trop petit, de la poudre s'échappe des côtés et crée des bavures. De même, un poinçon trop serré à l'intérieur de la matrice peut provoquer des grippages, des frottements, voire endommager la machine.

L'essentiel est d'avoir un jeu correct. L'espace doit être suffisant pour permettre à la poudre de s'écouler, sans toutefois provoquer de défauts. Avec le temps, l'outillage s'use ; des contrôles réguliers sont donc essentiels pour maintenir un ajustement parfait.

Comment choisir la bonne taille de poinçon et de matrice

Savoir lire un tableau des tailles de poinçons et matrices pour comprimés ne suffit généralement pas. Il faut ensuite choisir la bonne taille, qui dépend de plusieurs facteurs, comme expliqué ci-dessous.

1. Taille et forme du comprimé

Quelle taille et quelle forme souhaitez-vous pour la tablette ? Voilà l'essentiel. Dans ce cas, c'est la pointe du poinçon qui prend la décision.

Par exemple, les pointes rondes permettent une prise simple et facile. comprimés, tandis que les formes ovales ou en capsule sont utilisées pour un meilleur confort du patient. L'ajout de logos ou de lignes de marquage modifiera également le design de la perforation.

2. Capacité de la machine

Toutes les presses ne peuvent pas gérer toutes les tailles. Les poinçons et matrices de plus grande taille nécessitent une force plus importante, que certaines machines plus petites ne peuvent pas fournir.

Vérifiez les spécifications de votre presse pour connaître la taille maximale de la tête de poinçonnage et la longueur de travail qu'elle prend en charge. Évitez également d'utiliser des outils surdimensionnés sur une machine légère, car cela peut entraîner des pannes.

3. Caractéristiques de la poudre

Le type de poudre utilisé est déterminant. Les poudres fluides peuvent être comprimées sans difficulté pour obtenir des matrices plus petites.

Lorsque vous travaillez avec des poudres collantes ou floconneuses, vous avez besoin de cavités larges pour éviter le capsulage ou le laminage. De même, si votre poudre est peu compressible, vous aurez peut-être besoin de matrices plus profondes pour un remplissage plus complet.

4. Exigences en matière de revêtement

Si les comprimés doivent être enrobés, planifiez à l’avance. Machines de revêtement ajouter une fine couche au comprimé, ce qui peut légèrement modifier sa taille et sa forme. Les poinçons et matrices doivent donc créer des comprimés capables d'accueillir cette couche supplémentaire sans difficulté.

Les surfaces planes offrent un revêtement uniforme, tandis que les arêtes vives ou les formes irrégulières rendent le revêtement plus difficile. C'est pourquoi il est essentiel de choisir les dimensions adéquates pour garantir un résultat final lisse et professionnel.

FAQ

1. Que se passe-t-il si j'utilise une taille de poinçon et de matrice incorrecte ?

L'utilisation de poinçons et de matrices de taille inadaptée affecte de nombreux aspects, du poids des comprimés à leur dureté. Les comprimés peuvent ne pas se comprimer uniformément, ce qui crée des fissures, des opercules ou des dosages irréguliers. Cela exerce également une contrainte supplémentaire sur la machine, entraînant une usure et des temps d'arrêt plus rapides.

2. À quelle fréquence les poinçons et les matrices doivent-ils être remplacés ?

La durée de vie des poinçons et des matrices dépend de la taille du lot, de la dureté du matériau et de l'état de la machine. En production à haut rendement, leur remplacement peut s'avérer nécessaire en quelques mois.

Dynamisez votre production de tablettes avec les bons outils

Un tableau des dimensions des matrices et des poinçons pour comprimés n'est pas seulement une référence ; c'est la clé d'une production pharmaceutique régulière. Comprendre les dimensions vous permet d'éliminer les approximations et de maintenir vos opérations à plein régime.

Mais les graphiques ne sont pas le seul élément clé à prendre en compte en production. Vous avez également besoin de machines capables de prendre en charge vos lignes de productionC'est là que Finetech propose son expertise.

Si la précision, la performance et la valeur à long terme sont vos priorités, travailler avec technologies fines C'est l'étape la plus judicieuse. Les outils peuvent façonner les tablettes, mais le bon partenaire détermine leur succès.
