Machines de compression de comprimés Elles sont disponibles dans différents modèles et configurations. Cependant, leur point commun est une tourelle. La tourelle d'une machine de compression de comprimés est son composant le plus essentiel, car la qualité des comprimés produits dépend de son état et de ses performances.

C'est pourquoi les fabricants doivent reconnaître le rôle essentiel que joue la tourelle dans le fonctionnement de la presse à comprimés et comprendre comment elle doit être entretenue.

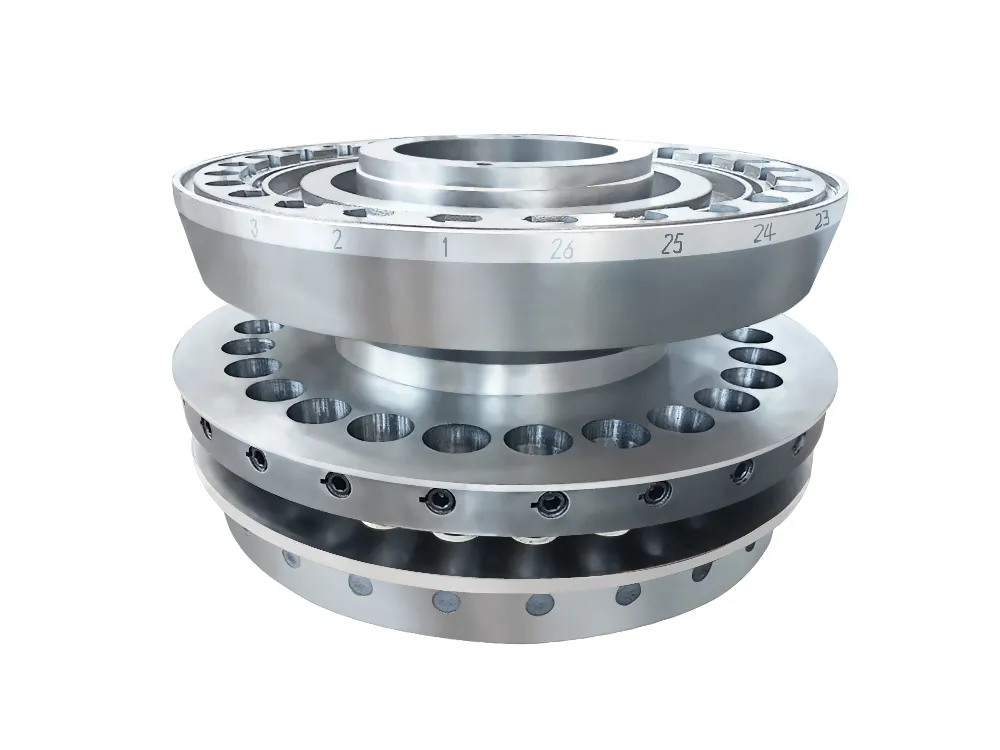

Qu'est-ce qu'une tourelle ?

La tourelle est la partie centrale rotative d'une machine de compression de comprimés, souvent appelée "cœur" du système. Visuellement, la tourelle est une plateforme rotative avec plusieurs postes de poinçonnage et de matrices. Chaque station est disposée radialement autour de l’axe central de la tourelle et joue un rôle essentiel dans la formation des comprimés.

Le système fonctionne grâce à la rotation rapide des poinçons et des matrices, qui passent par les étapes de remplissage, de compression et d'éjection. La tourelle est entraînée par un moteur et un système d'engrenages, et supportée par des roulements à billes robustes. Ces deux mécanismes assurent une rotation constante, fluide et stable, avec un minimum de frottements.

Fonctions d'une tourelle dans une machine de compression de comprimés

Maintenant que nous savons ce qu'est une tourelle, regardons comment elle fonctionne pendant les processus de production :

Poinçons et matrices pour boîtiers

La tourelle sert de structure de support principale pour les poinçons et les matrices. Les poinçons supérieurs, inférieurs et les matrices sont disposés autour de la tourelle, en plusieurs postes.

Cette configuration permet à la machine de fonctionner en continu et de remplir plusieurs postes. Plus le nombre de postes de la tourelle est élevé, plus le débit est important à chaque rotation.

Activation du remplissage de poudre

Lors de la rotation de la tourelle, chaque cavité de la matrice passe sous le cadre d'alimentation, où la poudre granulée s'écoule. Le poinçon supérieur de la tourelle applique la force de compression principale pour façonner le comprimé. Le poinçon inférieur remplit ensuite la matrice avec la dose de poudre adéquate.

Tout au long de cette étape, la tourelle reste stable et maintient une vitesse constante. Ceci est important, car la moindre différence de profondeur de remplissage peut entraîner incohérences dans le poids des comprimés.

Activation de la compression

Lorsque la matrice remplie atteint la zone de compression, le poinçon supérieur descend et exerce une pression contre le poinçon inférieur. Cette étape compacte la poudre en forme solide et crée une tablette avec une forme et une résistance uniformes.

L'alignement de la tourelle est directement lié à la force de compression appliquée à la tablette. Elle supporte cette force de compression afin que la pression soit répartie uniformément sur toutes les tablettes.

Vitesse de la tourelle dans une machine à compression

La vitesse de rotation de la tourelle joue également un rôle dans la qualité des comprimés. Une vitesse de rotation plus élevée augmente généralement le rendement. Cependant, une vitesse de rotation trop élevée peut entraîner une compression inégale des comprimés, ce qui peut affecter leur dureté.

Comprimés par minute (TPM)

La relation entre la vitesse de la tourelle (RPM) et le rendement (TPM) est directe et dépend d'un facteur clé : le nombre de stations d'outillage sur la tourelle.

La formule

Comprimés par minute (TPM) = RPM de la tourelle × Nombre de stations

Exemple:

• Une machine avec une tourelle à 41 stations fonctionnant à 30 tr/min produira : 30 tr/min × 41 stations = 1 230 TPM

• Une machine avec une tourelle à 27 stations devrait fonctionner à environ 45,5 tr/min pour obtenir le même rendement (1 230 TPM / 27 stations ≈ 45,5 tr/min).

C'est pourquoi la tourelle doit être réglée avec soin afin d'équilibrer sa vitesse et la régularité de ses performances. Des réglages précis améliorent également la régularité de la taille, du poids et de la qualité des comprimés.

Types de tourelles dans les machines de compression de comprimés

Il existe généralement deux types de tourelles, chacune dotée de capacités et d'objectifs différents. Les voici :

L'usure de la tourelle et ses conséquences

La tourelle d'une machine de compression de comprimés est sujette à l'usure après une utilisation excessive. Si elle n'est pas correctement entretenue, son usure peut gravement affecter la production de comprimés, notamment :

• Augmentation des temps d'arrêt de production : L'usure des tourelles entraîne de fréquents arrêts de production, obligeant les opérateurs à effectuer des réglages ou des réparations. Un retard dans les réparations peut entraîner des pannes soudaines et nécessiter des interventions d'urgence.
• Coûts plus élevés : Une usure excessive entraîne le remplacement répété des poinçons, des matrices et même des pièces de la tourelle. Les entreprises doivent alors augmenter leurs dépenses de maintenance et leurs coûts de production globaux.
• Problèmes de qualité : Une tourelle endommagée peut entraîner une compression inégale, une variation de poids des comprimés ou d'autres défauts. Cela peut entraîner le rejet de lots entiers de comprimés, ce qui nuit à la fiabilité du produit.

Maintenance de la tourelle dans la machine de compression de comprimés

• Nettoyage régulier : Les résidus de poudre et de poussière doivent être éliminés après chaque cycle de production pour éviter toute contamination.
• Lubrification adéquate : Le bon lubrifiant peut prolonger la la durée de vie de vos machines par 30%.Appliquez donc des quantités adéquates de lubrifiant ou d’huile sur les poinçons à intervalles réguliers.
• Installation et manipulation correctes : Une installation incorrecte peut entraîner un décentrage des poinçons, augmentant ainsi le risque de dommages à long terme. Les poinçons et les matrices doivent également être manipulés avec soin et alignés avec précision.
• Surveillance de l'usure : L'entretien programmé, les contrôles d'alignement et le remplacement rapide des pièces doivent garantir un fonctionnement fluide, minimiser les temps d'arrêt et maintenir une qualité constante des comprimés.

Conclusion

La tourelle est le cœur d'une machine de compression de comprimés. Lorsqu'elle fonctionne efficacement, l'ensemble du système peut produire des comprimés avec précision et une qualité constante. Il est important d'entretenir la tourelle en la nettoyant et en la lubrifiant régulièrement et en la réparant régulièrement.
