Blister Ambalaj Kalıplarına Tam Bir Bakış

Blister paketleme makineleri, modern ilaç üretiminin bel kemiğidir. Bu sistemler üretim hattını yürütse de, başarılarının ardındaki asıl itici güç blister paketleme kalıplarıdır.

Bu bileşenler, sadece mekanik parçalardan çok daha fazlasıdır; tesisin güç merkezidir ve her bir dozun güvenliğini ve bütünlüğünü belirler. Doğru blister ambalajlama ekipmanlarının seçimi, üretim verimliliğinizi ve mevzuata uygunluğunuzu belirleyici bir faktör olabilir. Yüksek kaliteli ekipman setleri, kesintisiz çalışmayı sağlar ve üretim standartlarınızı maliyetli hatalardan korur.

Bu kılavuzda, her tür blister ambalaj kalıbını ayrıntılı olarak inceleyeceğiz ve bunların hassas geometriyi nasıl belirlediğini göstereceğiz. Ayrıca, doğru kalıpları seçmenin hem ürünlerinizi hem de itibarınızı korumak açısından neden hayati önem taşıdığını da açıklayacağız.

Kabarcık Ambalaj Kalıpları Tam Olarak Nedir?

Blister ambalaj kalıpları, aşağıdakilere entegre edilmiş bir dizi yüksek hassasiyetli, özel üretim mekanik bileşeni ifade eder: blister ambalaj makineleri. Bu parçalar, ilaç veya tüketim mallarını şekillendirmek, doldurmak, kapatmak ve kesmek amacıyla üretim hattının içine monte edilir. Her bileşen, tabletler, kapsüller veya şırıngalar gibi ürünlerin kendine özgü geometrisine göre özel olarak tasarlanmıştır.

Standart kalıplar arasında, nihai blister kartına şekil veren şekillendirme kalıpları, sızdırmazlık kalıpları ve kesme zımbaları yer alır. Bu mekanik hassasiyet, hava geçirmez bir sızdırmazlık ve sağlam bir yapısal bütünlük sağlar. Bu kalibrasyon seviyesi, ilacın üretim tesisinden eczane rafına ulaşana kadar stabilitesini korur.

Kabarcık Ambalaj Kalıplarının 3 Temel Türü

Blister ambalaj kalıpları, iki temel faktöre göre üç farklı kategoriye ayrılır: şekillendirme süreci ve kapatma istasyonunun mekanik hareketi. Her kalıp türü, belirli malzeme özelliklerine ve üretim hızlarına uygundur. Bunları tek tek ayrıntılı olarak inceleyelim:

1. Şekillendirme Kalıpları (Her Dozu Mükemmel Şekilde Şekillendirir)

Şekillendirme aletleri, blister ambalaj kalıplarının temel bileşenleridir. Bu aletler, malzemeyi ürünü tutacak olan istenen oyuk veya ceplere şekillendirmekle görevlidir. Şekillendirme aletlerinin iki alt kategorisi daha bulunmaktadır:

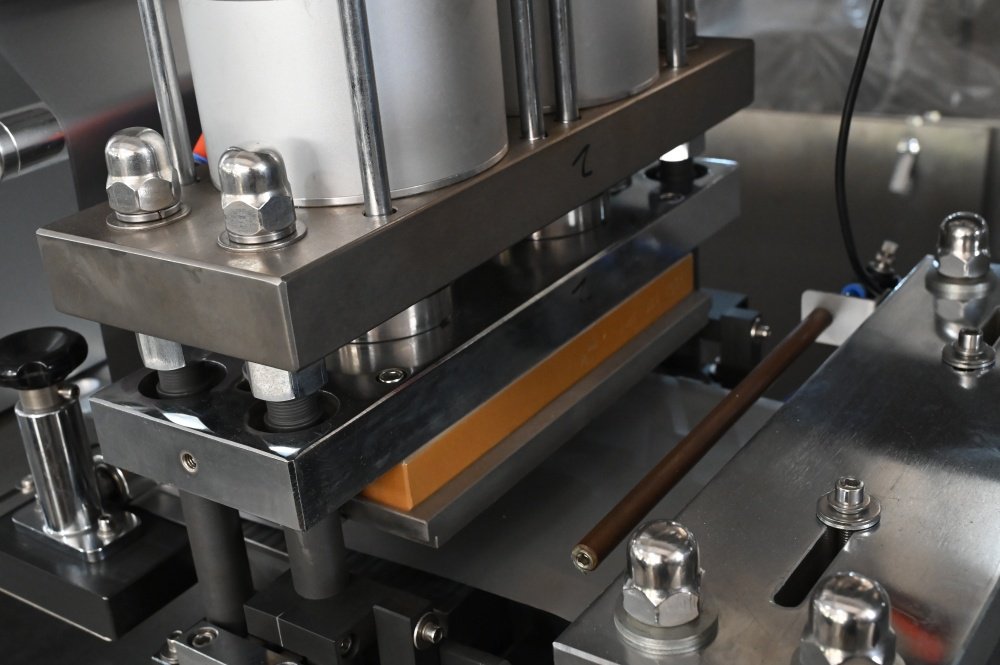

a) Termoform Kalıpları

Termoform kalıpları genellikle ısıtma plakaları, şekillendirme şablonları ve itme mekanizmalarından oluşur. Bunlar genellikle yüksek kaliteli alüminyumdan imal edilir, çünkü üstün ısı iletkenliği ve hızlı soğutma. Bu malzeme seçimi, sistemin sürekli yüksek hızlı üretim süreçleri sırasında sıcaklıkları sabit tutmasını sağlar.

Termoform işlemi, vakum veya tıkaç destekli kalıp boşluğu şekillendirmeden önce PVC veya PVDC gibi plastik filmleri yumuşatmak için bir dizi ısıtma plakasının bir arada kullanılmasına dayanır. Bu işlem, blister kalıbının köşelerde incelme olmadan homojen bir kalınlık elde etmesine yardımcı olur.

b) Soğuk Şekillendirme Kalıpları

Soğuk şekillendirme kalıplarında yüksek basınç kullanılır kabarık kalıplar, üst ve alt şekillendirme kalıpları ile özel çelik zımbalar. Alüminyum laminat ısı ile gerilemediğinden, bu zımbalar ayna parlaklığında cilalanır. Bu sayede folyo, yırtılmadan veya küçük delikler oluşmadan blister kalıbına kayarak girebilir.

Bu kadar hassas bir şekilde çalışılması, blister kalıbının nem ve ışığa karşı tam bir bariyer oluşturmasını sağlar. Yüksek sıcaklıklardan kaçınarak, bu bileşenler ilacın stabilitesini korur ve sağlam, opak bir koruyucu kabuk sağlar.

2. Sızdırmazlık Kalıpları (Her bir tableti korur)

Şekillendirme işleminden sonra bir sonraki kritik aşama, mühürlemedir. Bu bileşenler, blisteri genellikle kapak folyosu veya karton olan destek malzemesine yapıştırmak için kullanılır. Farklı mühürleme aletleri arasından seçim, istenen makine hızına ve paketlenecek ürünün ısıya duyarlılığına bağlıdır.

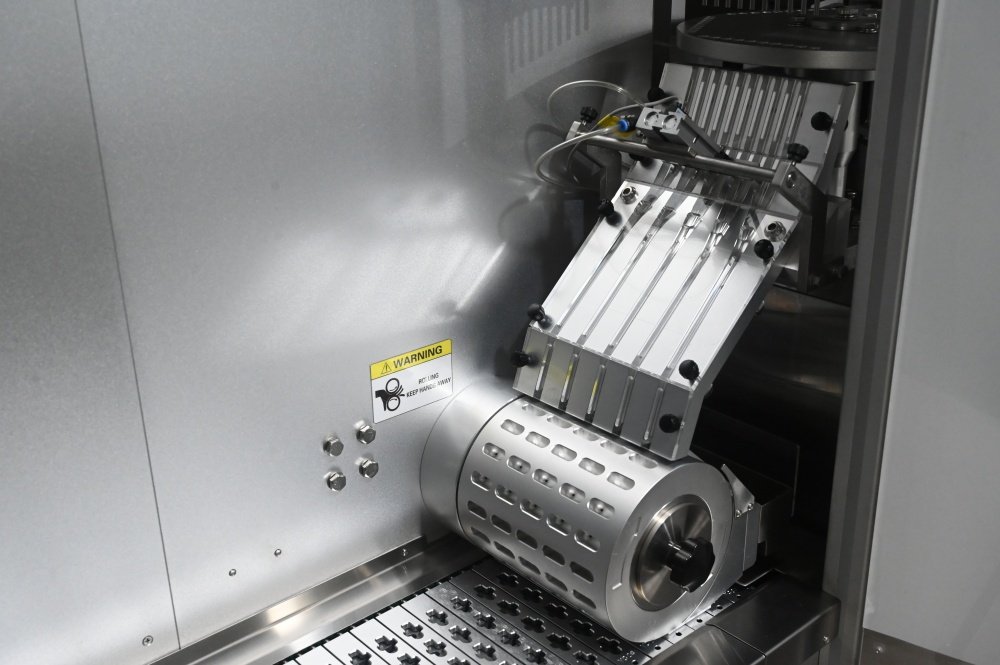

a) Döner Sızdırmazlık Silindirleri

Döner sızdırmazlık kalıpları, birbirine zıt yönde dönen iki silindirden oluşur. Bir silindirde blisterler için yuvalar bulunurken, diğeri katmanları birbirine yapıştırmak için gerekli ısı ve basıncı sağlar. Bu yapı, yüksek verim sağladığı için yüksek hızlı, kesintisiz çalışan üretim hatlarında tercih edilir.

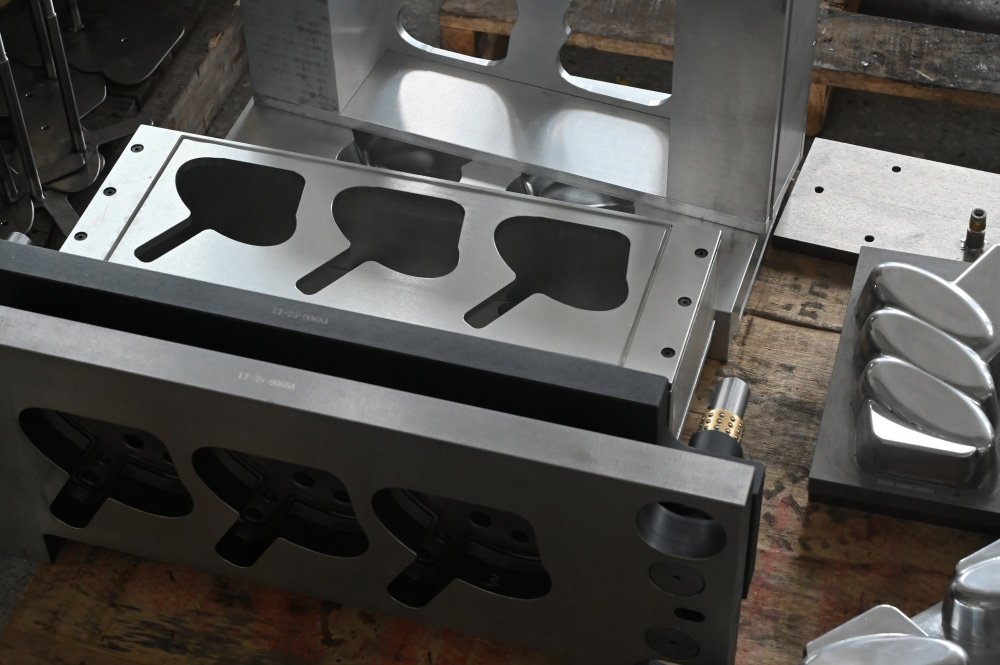

b) Plaka Sızdırmazlık Plakaları

Bu kalıp sistemi, blister şeridi sabit durumdayken üzerine baskı uygulayan düz, ısıtılmış plakalar kullanır. Döner sistemlerin aksine, plaka kalıpları tüm yüzey boyunca daha homojen bir basınç sağlar ve daha uzun bekleme süreleri sunar. Bu, hassas ürünler veya Tyvek gibi karmaşık kapak malzemeleri için ideal bir seçimdir. Bu durumlarda, ürün güvenliğini sağlamak için tutarlı ve derin bir sızdırmazlık gereklidir.

3. Kesme ve Son İşlem Aletleri (Güvenliği Sağlayın)

Sürecin son aşaması, blister şeridinin kesilmesi ve tek tek birimlere ayrılmasını içerir. Bu işlem, delme kalıpları ve zımba aletleri gibi özel son işlem aletleri ile gerçekleştirilir. Kesme aletleri, her kartın kolay kullanım ve tüketici güvenliği için temiz ve düzgün kenarlara sahip olmasını sağlar.

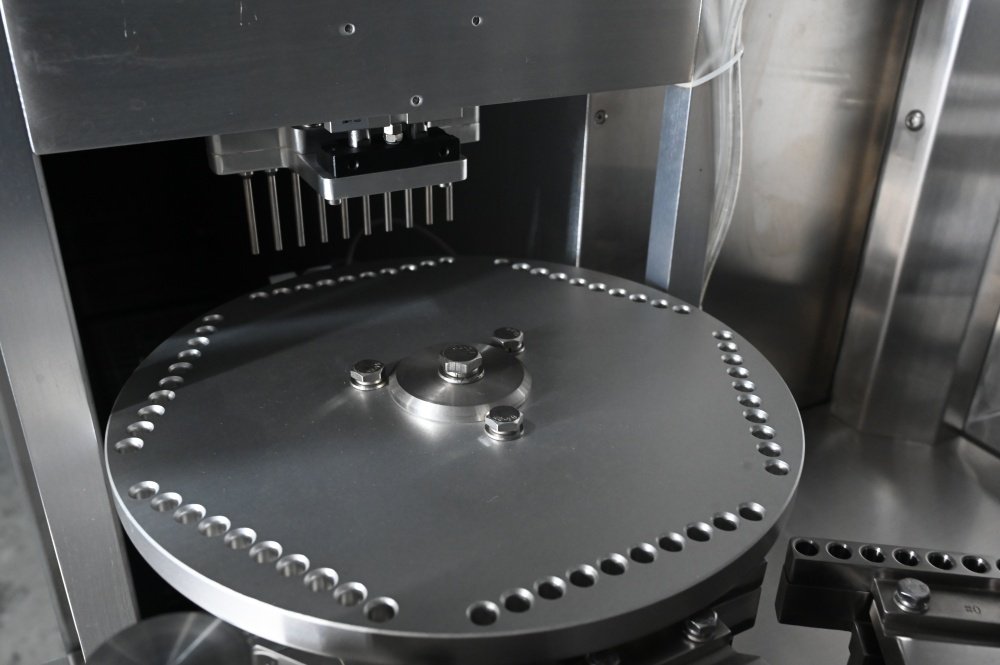

a) Delme Kalıpları

Delik açma kalıpları genellikle sertleştirilmiş takım çeliğinden yapılır. Bu bileşenler, blister cepleri arasında tırtıklı çizgiler oluşturur; bu sayede tüketiciler, ambalajın geri kalan kısmına zarar vermeden tek bir dozu koparabilirler. Deliklerin, kolayca koparılabilecek kadar derin, ancak kartın yapısal bütünlüğünü koruyacak kadar sığ olması için bu kalıpların kusursuz bir şekilde hizalanması gerekir.

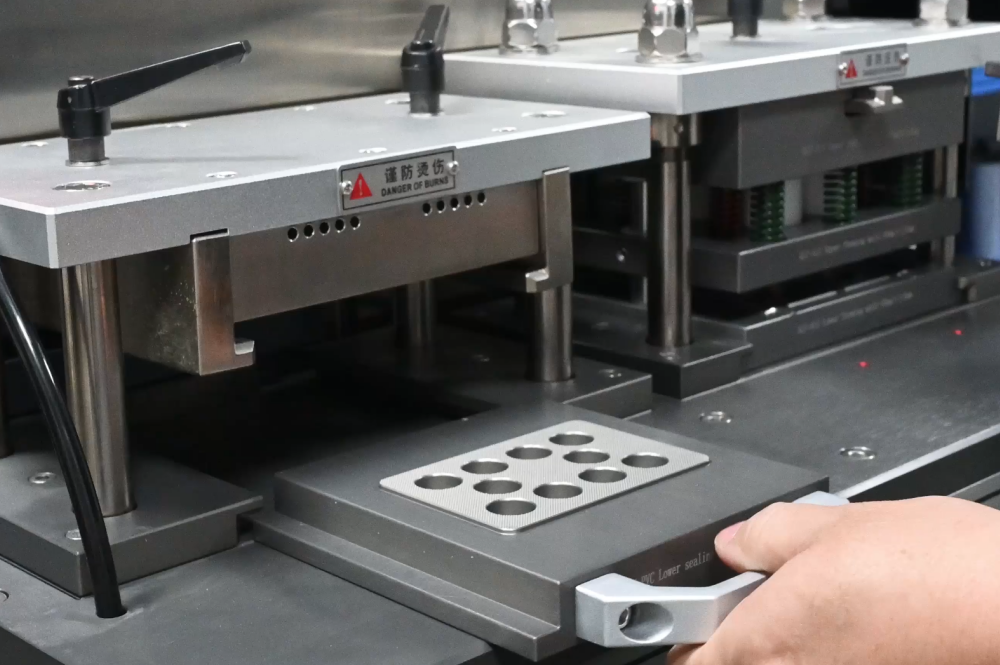

b) Delme Aletleri

Delme aletleri, keskin bir zımba ve buna uygun bir kalıp plakasından oluşur; her ikisi de dayanıklı, aşınmaya dirençli çelikten imal edilmiştir. Bu aletler, ana şeritten tek tek blister kartlarını kesip ayıran, ağır hizmet tipi bir kurabiye kalıbı görevi görür.

Delme aletleri sürekli mekanik baskıya maruz kalır. Bu nedenle, her kesimin çapak içermeyecek şekilde yapılmasını sağlamak amacıyla son derece uzun ömürlü olacak şekilde tasarlanmıştır. Yüksek kaliteli delme aletleri, pürüzlü kenarların oluşmasını önler; bu da nihai ilaç ürününün profesyonel görünümünü ve güvenliğini korumak açısından hayati önem taşır.

Kabarcık Kalıpları Kalite ve Güvenliği Nasıl Etkiler?

Blister ambalaj kalıpları, üretim hattının temel yapı taşını oluşturur. Ancak bunların etkisi, yalnızca mekanik şekillendirmeyle sınırlı değildir. Bu bileşenler, bir ilaç ürününün şeklini, güvenliğini ve kullanım kolaylığını belirler.

Aşağıda bu araçların temel işlevleri yer almaktadır:

1. Ambalaj Geometrisinin Tanımlanması

Kalıpların en temel işlevi, blisterin fiziksel boyutlarını belirlemektir. Şekillendirme kalıpları, tablet veya kapsülün boyutlarına milimetre hassasiyetinde işlenir. Bu sayede ürünün kalıba tam olarak oturması sağlanır ve nakliye sırasında kırılmaya veya tozlanmaya yol açabilecek hareketler önlenir.

Ayrıca, kalıplar filmin ne kadar gerileceğini belirler. Doğru tasarım, malzemenin köşelerde aşırı incelmesini önler; aksi takdirde nem ve oksijen bariyeri zayıflayabilir.

2. Hava Geçirmez Sızdırmazlığın Sağlanması

Sızdırmazlık kalıpları, ilacın güvenliği ve raf ömründen sorumludur. Hesaplanmış ısı ve basınç uygulanmasıyla bu kalıplar, kapak folyosunu taban tabakasına yapıştırır. Sonuç olarak, hava geçirmez bir sızdırmazlık, içeriği çevresel bozulmalardan korur. Sızdırmazlık kalıplarının yüzeyindeki tırtıklı desenler havayı dışarı atar ve katmanlar arasında mekanik bir kilit oluşturur; böylece sızdırmazlık tabakası erken bir şekilde soyulmaz.

3. Kullanımı Kolay Tasarım Paketleri

Tooling, ambalajın kullanıcı arayüzü ve erişilebilirlik özelliklerini de ele alır. Delme kalıpları ve özel delme aletleri gibi belirli bileşenler, çocukların açamayacağı (CR) veya yaşlılar için kolay açılabilir açıklıklar oluşturur. Kesim derinliğini veya desenini ayarlamak, üreticilerin ambalajı çocukları koruyacak kadar güvenli tutmasına yardımcı olur.

En İyi Blister Ambalaj Araçları Nasıl Seçilir?

İdeal blister ambalajlama araçlarını seçmek, malzeme bilimi, üretim hacmi ve ürün hassasiyeti arasında dikkatli bir denge kurulmasını gerektirir. Seçeneklerinizi değerlendirmeniz için hazırladığımız satın alma kontrol listesi aşağıdadır:

1. Takımları Malzeme Türünüze Uygun Seçin

İlk olarak, üretim sürecinizde termoform mu yoksa soğuk şekillendirme mi kullanıldığına dikkat etmelisiniz. PVC, PET veya PVDC gibi plastik filmler kullanıyorsanız, yüksek kaliteli alüminyum kalıpları tercih edin. Soğuk şekillendirme uygulamaları için ise, aşırı mekanik basınca maruz kaldığında deforme olmadan dayanabilecek sertleştirilmiş çelik kalıplar kullanmanız gerekir.

2. Dayanıklı Malzemelere Öncelik VerinS

Malzemenin kalitesi, ekipmanınızın kullanım ömrünü doğrudan belirler. Seçtiğiniz aletlerin endüstri standardında, son derece dayanıklı malzemelerden üretildiğinden emin olun. Alüminyum alaşımlarının korozyona dayanıklı olup olmadığını ve paslanmaz çelik Parçalar, aşınma direnci sağlamak üzere sertleştirilmiştir. Uzun üretim süreçleri sırasında sürtünmeyi azaltmak ve malzeme birikmesini önlemek amacıyla Teflon veya krom kaplama gibi özel kaplamalar da uygulanabilir.

3. Uyumluluk ve İzlenebilirlik

İlaç üretiminde mevzuata uygunluk ve izlenebilirlik tartışmaya açık değildir. Blister ambalaj kalıpları şu şekilde sınıflandırılmalıdır: GMP kurallarına uygun ekipman sıkı hijyen standartlarına uygunluğunu sağlamak amacıyla.

Tedarikçinin IQ/OQ (Kurulum ve İşletme Yeterlilik Tespiti) belgelerini sağladığını doğrulayın. Ayrıca, tıbbi ürünler için birincil ambalaj malzemeleri ve araçlarına yönelik olan ISO 15378 standardına uygunluğunu da kontrol edin.

SSS

1. Sızdırmazlık plakalarına neden Elmas Benzeri Karbon (DLC) kaplama uygulanır?

DLC kaplamalar, son derece yüksek mikro sertlik ve olağanüstü düşük sürtünme katsayıları sağlar. Sızdırmazlık plakalarına uygulanan DLC, yapışkan ısı ile yapıştırma verniklerini ve erimiş polimerleri uzaklaştırarak soğuk kaynağını önler ve aşındırıcı temizlik nedeniyle oluşan duruş sürelerini önemli ölçüde azaltır.

2. Tıkaç destek mekanizmaları, kabarcık duvarının incelmesini nasıl önler?

Tıkaç destekleri, pnömatik basınç devreye girmeden hemen önce ısıtılmış polimeri kalıp boşluğunun derinliklerine fiziksel olarak iten mekanik pistonlardır. Bu destekler, malzemenin eşit şekilde gerilmesini sağlayarak derin veya karmaşık blister geometrilerinde tehlikeli duvar incelmesini önler.

3. Blister makinesinin ısıtma istasyonlarında termal haritalama nasıl gerçekleştirilir?

Termal haritalama, veri kaydediciler ve dokunsal gösterge kağıdı kullanarak sızdırmazlık çeneleri üzerindeki kesin sıcaklık dağılımını haritalandırır. Bu sayede, plakanın tamamının ısıyı eşit bir şekilde ilettiği doğrulanır ve nihai ambalajda mikro sızıntılara neden olan soğuk noktalar ortadan kaldırılır.

4. Hangi operasyonel hatalar blister ambalajın yapışmasının zayıflamasına yol açar?

Zayıf yapışma genellikle yetersiz sızdırmazlık sıcaklığı, yetersiz pnömatik sıkıştırma basıncı veya yetersiz bekleme sürelerinden kaynaklanır. Ayrıca, sızdırmazlık flanşını kirleten API tozu veya polimer kalıntıları, yapıştırıcı vernik için fiziksel bir engel oluşturur.

Blister Ambalaj Teknolojisinde Mükemmelliği Tercih Edin

Blister ambalaj teknolojisi, en üst düzeyde tüketici güvenliği ve ürün stabilitesini garanti eden stratejik bir yatırımdır. Rekabet avantajını korumak için üreticiler, ilaç sektörüne yönelik kalıp üretiminde saygın bir konuma sahip ve kanıtlanmış bir geçmişe sahip tedarikçileri tercih etmelidir. Olumlu vaka çalışmalarıyla desteklenen iş ortaklarının seçilmesi, uzun vadeli güvenilirliği garanti eder.

Finetech’in blister paketleme makinesi hattı Sizi teknik entegrasyonun karmaşıklıklarından kurtarır. ISO sertifikalı bir lider olarak, uzun vadeli dayanıklılığı garanti etmek için yüksek kaliteli malzemelerden üretilmiş standart parçalar sunuyoruz.

Uzman ekibimiz, profesyonel danışmanlık, sorunsuz kurulum ve sürekli bakım dahil olmak üzere sürecin her aşamasında destek sağlar. Bizimle iş birliği yapın Finetech Hemen bugün harekete geçin ve üretim standartlarınızı en üst düzeye çıkarın!
