Haben Sie sich jemals gefragt, wie Produkte wie Zahnpasta, Medikamentenpackungen oder Müsliriegel so perfekt in Kartons verpackt werden können? Das alles ist einem zu verdanken automatische Kartoniermaschine.

Es ist eine jener Innovationen im Hintergrund, die eine schnelle, gleichmäßige und kosteneffiziente Produktion gewährleisten. Diese Maschine verwandelt ein einfaches Stück Karton in ein verkaufsfertiges Produkt.

In diesem Leitfaden erklären wir Ihnen genau, was eine automatische Kartoniermaschine leistet, wie sie funktioniert und warum sie in modernen Verpackungslinien unverzichtbar geworden ist.

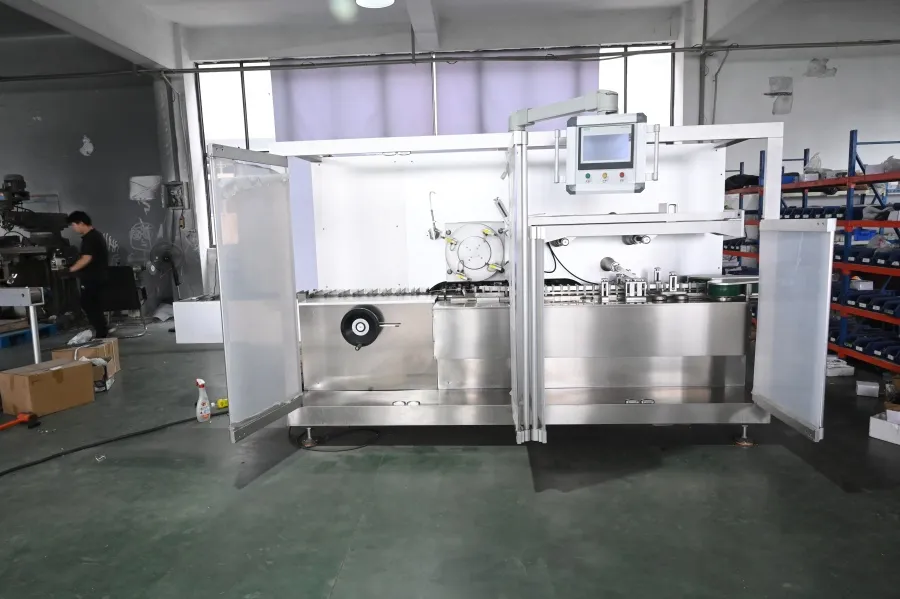

Was ist eine automatische Kartoniermaschine?

Eine automatische Kartoniermaschine ist eine spezielle Industrieanlage, die Produkte schnell und effizient in Kartons verpackt. Sie automatisiert den gesamten Prozess des Formens, Beladens und Verschließens der Kartons.

Diese Maschinen sind so konstruiert, dass sie flach verpackte Kartons handhaben, in Form bringen, das Produkt einlegen und den Karton mit Klebstoff oder Einstecklaschen verschließen können.

Was macht eine Kartoniermaschine?

Die Aufgabe einer Kartoniermaschine besteht darin, aus einem flachen Stück Karton einen vollständig verpackten und versiegelten Produktkarton herzustellen. So funktioniert es vereinfacht:

1. Kartonaufrichtung: Die Maschine nimmt flache Kartonzuschnitte auf und faltet sie in die richtige Form.
2. Produktverladung: Die Produkte werden entweder automatisch (bei Standardformen) oder halbautomatisch (bei empfindlichen oder unregelmäßigen Artikeln) in den offenen Karton gelegt.
3. Kartonversiegelung: Nach dem Befüllen verschließt und versiegelt die Maschine den Karton je nach Verpackungsdesign mit Klebstoff, Klebeband oder Einstecklaschen.

Diese Maschinen können auch zusätzliche Funktionen wie das Drucken von Chargencodes, das Scannen von Barcodes und Qualitätskontrollen integrieren.

Vier Arten von automatischen Kartoniermaschinen

Automatische Kartoniermaschinen gibt es in verschiedenen Ausführungen. Jede Ausführung ist für bestimmte Produktformen, Geschwindigkeiten und Verpackungsanforderungen ausgelegt. Im Folgenden werden die Unterschiede zwischen den vier Typen erläutert.

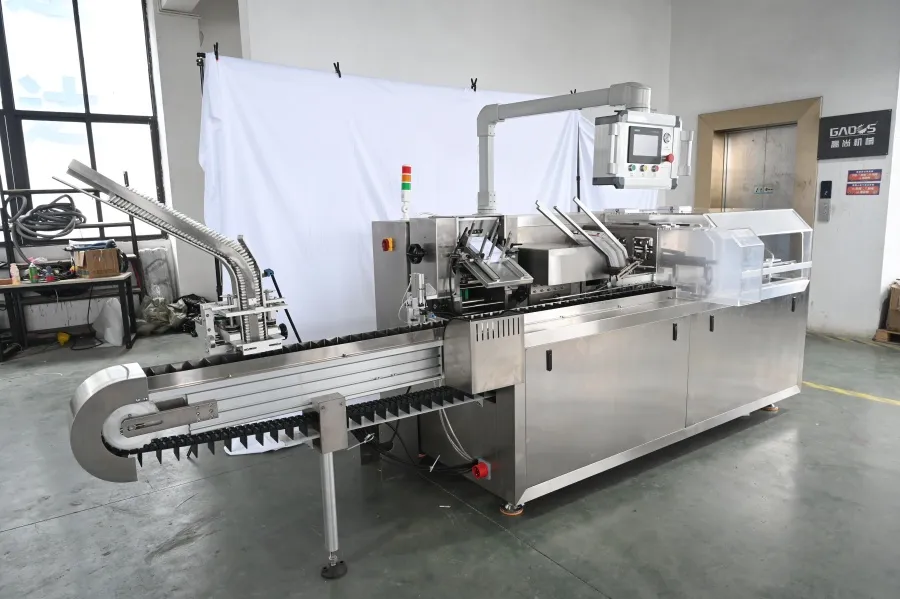

1. Horizontale Kartoniermaschinen

Horizontale Kartoniermaschinen gehören zu den am häufigsten eingesetzten Maschinen in Verpackungsbetrieben. Diese Maschinen beladen die Produkte flach liegend, in der Regel von der Seite. Dieses Verfahren eignet sich ideal für stabile Artikel wie Zahnpastakartons, Müsliriegel und kleine Elektronikartikel.

Sie werden in Branchen eingesetzt, in denen Geschwindigkeit und gleichbleibende Größe entscheidend sind. In der Maschine werden die Produkte seitlich in offene Kartons geschoben und anschließend an beiden Enden versiegelt.

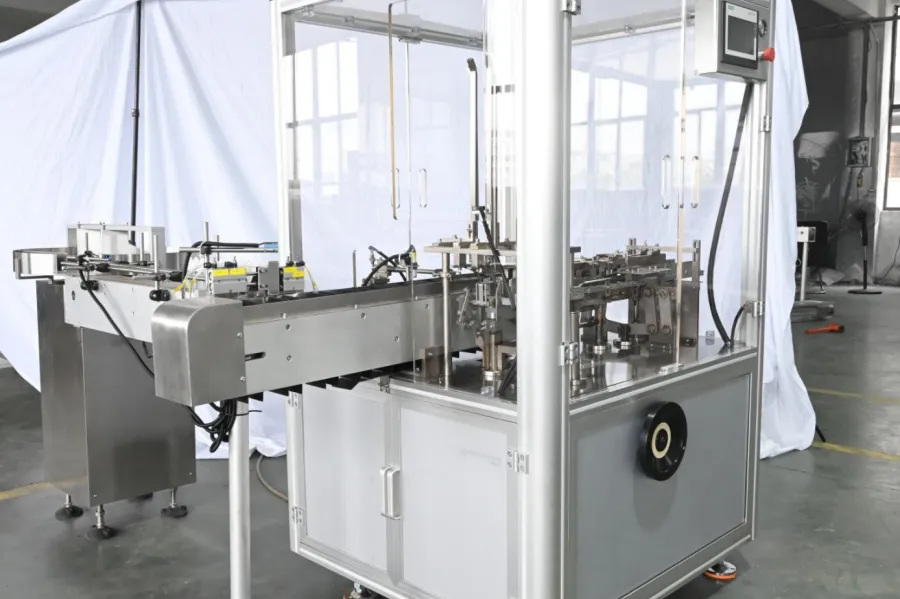

2. Vertikale Kartoniermaschinen

Vertikale Kartoniermaschinen beladen die Produkte von oben nach unten. Sie kommen zum Einsatz, wenn die Produkte empfindlich oder unregelmäßig geformt sind oder sorgfältig im Karton platziert werden müssen. Beispielsweise werden Flaschen, Gläser oder lose Artikel wie Beutel in diesen automatisierten Maschinen verpackt.

Diese Maschinen eignen sich für Produkte, die sich nicht gut horizontal positionieren lassen. Die Schwerkraft erleichtert die Platzierung, und die Bediener haben gegebenenfalls die Möglichkeit der halbautomatischen Beladung.

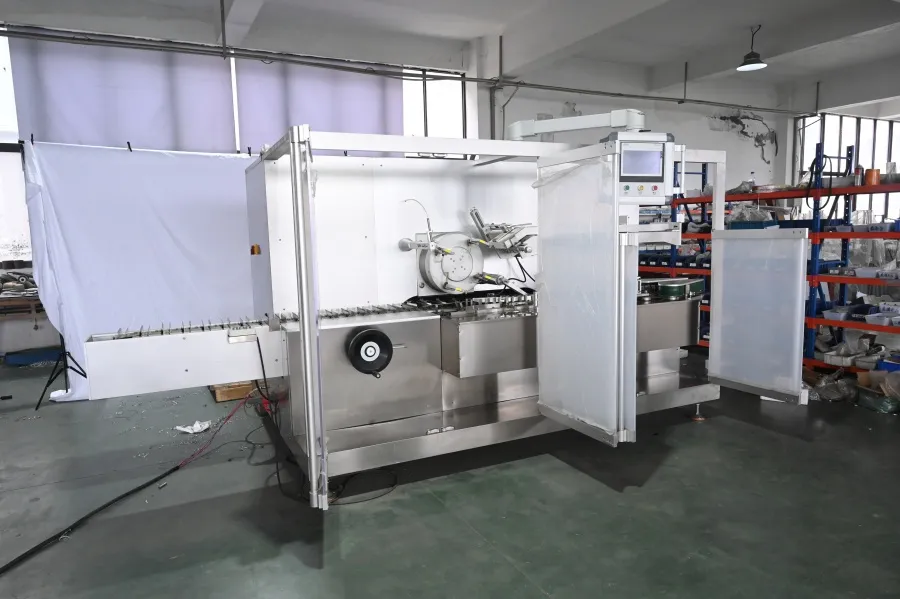

3. Kontinuierliche automatische Kartoniermaschinen

Kontinuierliche Maschinen arbeiten ohne Unterbrechung zwischen den einzelnen Arbeitsgängen. Kartons durchlaufen die Maschine in einem stetigen Fluss, während sie geformt, befüllt und versiegelt werden.

Diese Art von Maschine ist ideal für Branchen wie Lebensmittel und Arzneimittel. Der größte Vorteil liegt darin, dass die kontinuierliche Bewegung einen hohen Durchsatz bei gleichbleibender Leistung ermöglicht. Allerdings erfordern sie oft präzisere Produktzuführungssysteme und können mit höheren Kosten verbunden sein.

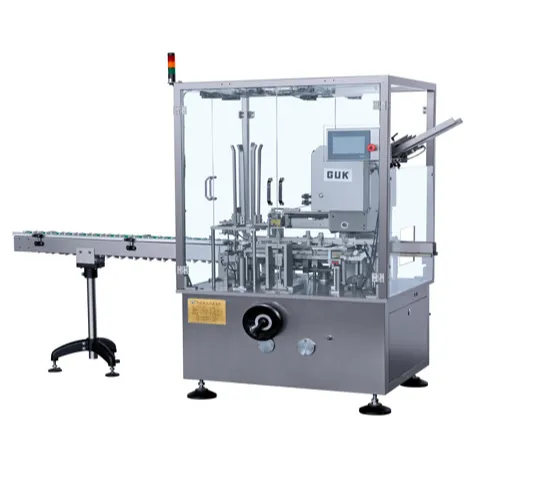

4. Intervall-Automatische Kartoniermaschinen

Intermittierende Maschinen arbeiten mit Start-Stopp-Bewegungen. Jeder Schritt des Kartonierprozesses erfolgt, während der Karton stillsteht. Zu diesen Schritten gehören: Öffnen, Befüllen und Verschließen.

Für kleinere Produktionsmengen sind diese Maschinen die beste Wahl. Sie eignen sich auch ideal, wenn häufige Produktwechsel erforderlich sind. Für Unternehmen, die verschiedene Produkttypen verarbeiten, bietet diese Maschine eine einfachere Wartung und höhere Flexibilität als kontinuierlich produzierende Maschinen.

Wie funktioniert eine automatische Kartoniermaschine?

Automatische Kartoniermaschinen erleichtern den mühsamen Verpackungsprozess erheblich. Sie vereinfachen jeden Schritt durch Schnelligkeit und Präzision und sind daher ideal für Betriebe mit hohem Verpackungsaufkommen.

So funktioniert der gesamte Prozess:

Schritt 1: Ein leerer Karton wird in die Maschine eingelegt.

Zunächst werden die Kartonzuschnitte in ein Magazin geladen, wo sie von einem Saug- oder mechanischen Arm aufgenommen und geöffnet werden. Der Karton wird aufgerichtet, ausgerichtet und sicher fixiert. Der Bediener füllt dann die Zuschnittstapel der Maschine kontinuierlich nach und überwacht den Formgebungsprozess.

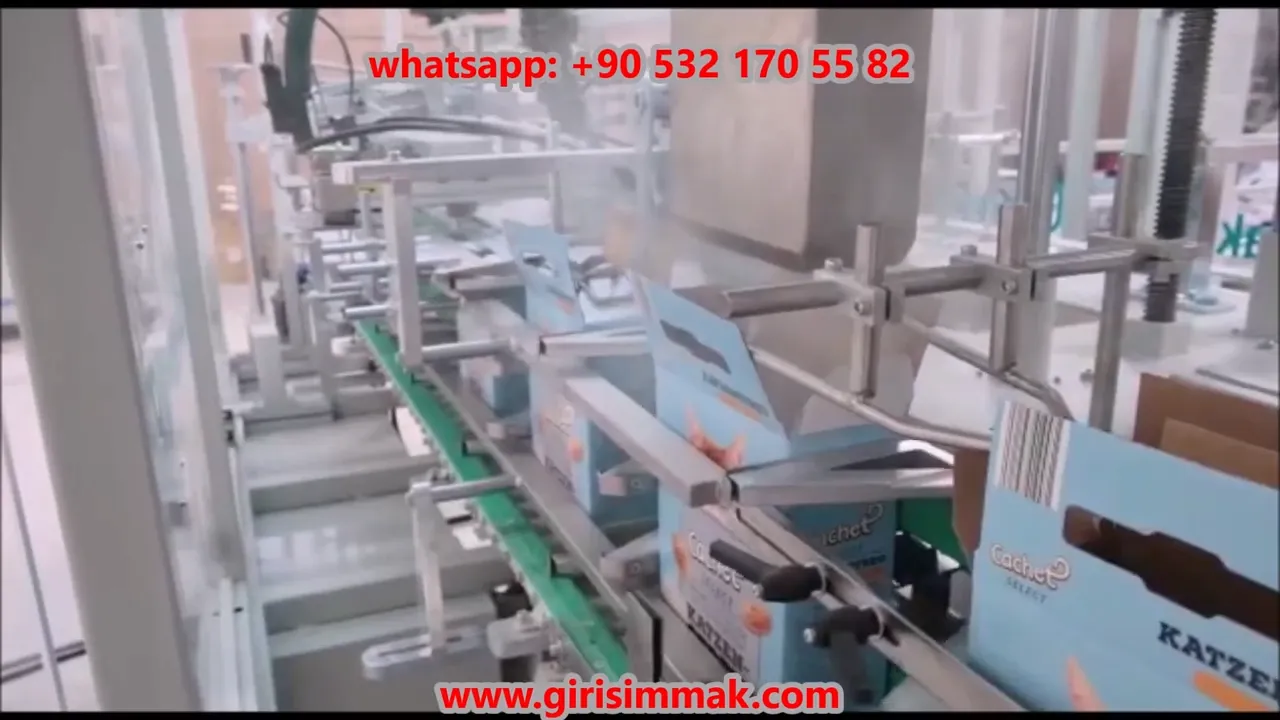

Schritt 2: Die Maschine legt das Produkt in den Karton ein.

Sobald der Karton geöffnet ist, legt die Maschine das Produkt hinein. Sie schiebt die Artikel sanft in die einzelnen Fächer. Das Verfahren eignet sich ideal für einheitliche Produkte wie Blisterverpackungen oder Tuben. Die Bediener müssen lediglich den Produkttransport überwachen und die Artikel korrekt ausrichten, um unnötige Störungen zu vermeiden.

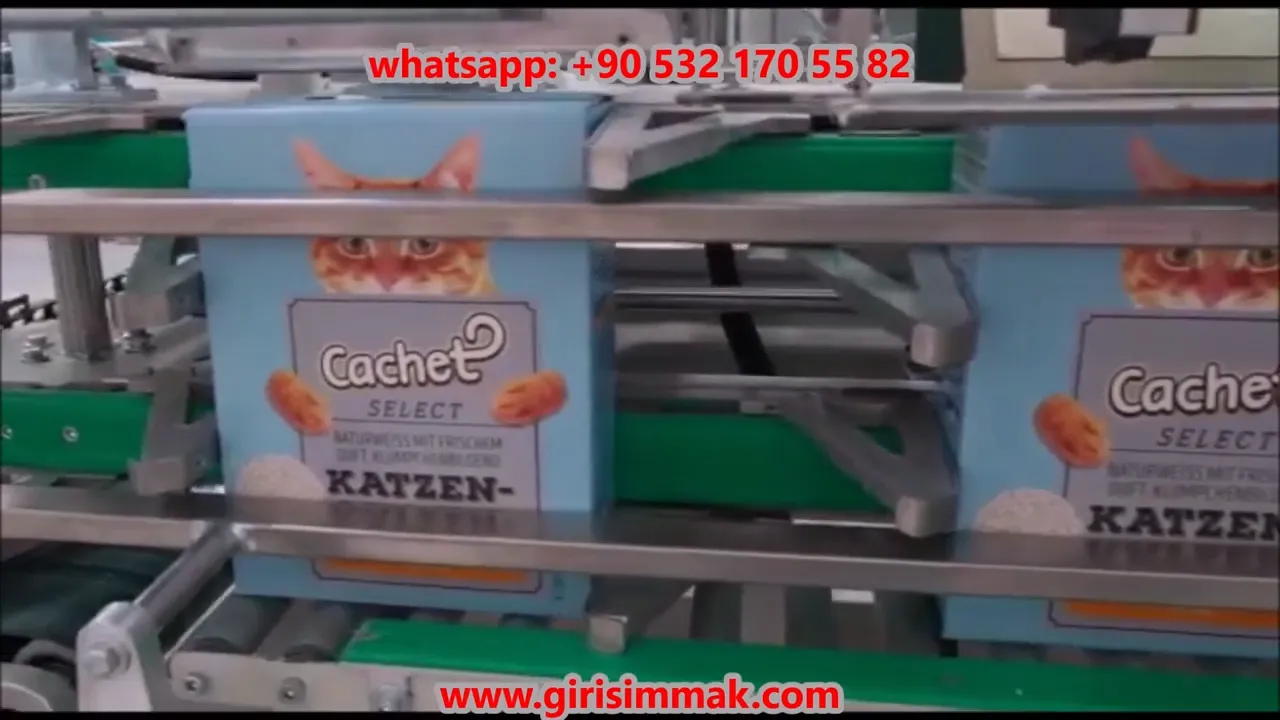

Schritt 3: Der Karton wird verschlossen und versiegelt.

Nach dem Einlegen faltet die Maschine die Kartonlaschen und verschließt sie mit Klebstoff oder Steckverschlüssen. Die Bediener können die Klebstoffeinstellungen bei Bedarf anpassen und die Qualität der Versiegelung prüfen. Abgesehen von diesen Aufgaben ist der gesamte Prozess vollautomatisiert.

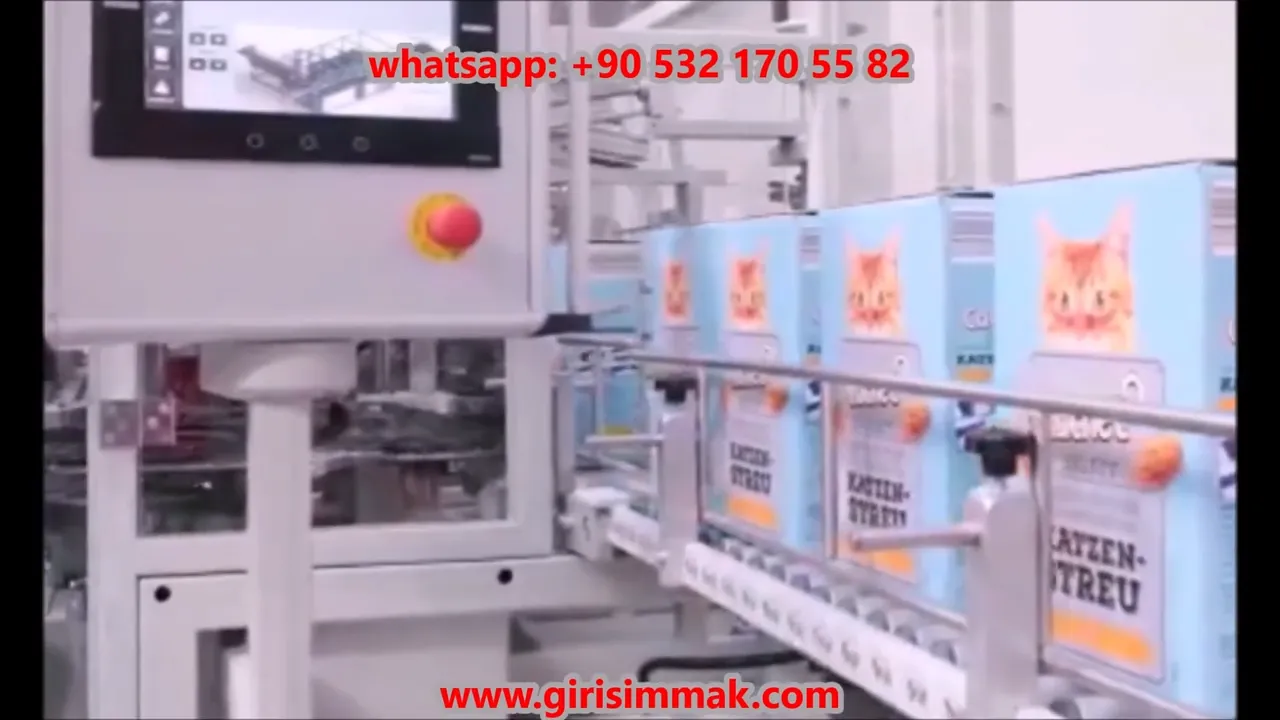

Schritt 4: Die Verpackung wird codiert und bedruckt

Abschließend druckt die Maschine Chargennummern, Verfallsdaten oder Produktetiketten auf die Kartons. Die Bediener müssen lediglich die Farbbänder oder Etikettenrollen in die Maschine einlegen und die Formate einstellen. Das System stellt sicher, dass jeder Karton vor dem Verlassen der Maschine mit einem Datumsstempel oder einem Barcode versehen wird.

Gängige Anwendungsbereiche einer automatischen Kartoniermaschine

Automatische Kartoniermaschinen werden in vielen Branchen eingesetzt, um die Verpackung zu beschleunigen und die Produktsicherheit zu verbessern. Schauen wir uns an, wo diese Maschinen ihre größten Vorteile bieten:

1. Verpacken von verzehrfertigen Lebensmitteln

Die Lebensmittelindustrie ist einer der größten Abnehmer von Kartoniermaschinen. Ihr Marktwert wird voraussichtlich einen bestimmten Wert erreichen. $4,700 Milliarden bis 2033, Die Nachfrage nach fortschrittlichen Verpackungslösungen wächst stetig.

Automatisierte Kartoniermaschinen helfen beim Verpacken von Produkten wie zum Beispiel Snacks, Tiefkühlgerichte und Frühstücksflocken – sauber und sicher. Dies verbessert nicht nur die Verpackungsgeschwindigkeit und -genauigkeit, sondern reduziert auch die manuelle Handhabung und gewährleistet die Produkthygiene.

2. Boxen von Medikamenten und Gesundheitsartikeln

Pharmaunternehmen setzen Kartoniermaschinen zum Verpacken von Tabletten, Sirupen und Medizinprodukten ein. Die Maschinen gewährleisten, dass jedes Produkt korrekt platziert, versiegelt und mit Verfallsdatum und Chargencode versehen wird.

Dies hilft, Fehler zu vermeiden und eine konsistente Lieferkette zu gewährleisten. Da das Gesundheitswesen strengen Vorschriften unterliegt, ist die Automatisierung für die Sicherstellung der Qualitätskontrolle unerlässlich.

3. Reinigungs- und Haushaltsprodukte

Viele Haushaltsreinigungsmittel werden heutzutage mit automatischen Kartoniermaschinen verpackt. Diese Maschinen erleichtern die Handhabung von Produkten unterschiedlicher Formen und Größen und schützen sie gleichzeitig vor Staub und Beschädigungen. Kartons eignen sich auch hervorragend zur übersichtlichen Anordnung von Mehrfachpackungen im Einzelhandel.

4. Elektronik sicher verpacken

Automatische Kartoniermaschinen werden auch beim Verpacken von Elektronikartikeln eingesetzt. Sie eignen sich besonders für Artikel wie Handyzubehör, Batterien und kleine Gadgets. Diese Maschinen gewährleisten eine gleichmäßige Verpackung mit schützenden Einlagen.

Dadurch wird verhindert, dass sich die Artikel während des Transports verschieben oder beschädigen. Die Hersteller können außerdem Bedienungsanleitungen, Garantiekarten und automatisch austauschbare Kabel in jede Verpackung beilegen.

Wie man die richtige automatische Kartoniermaschine auswählt

Bevor Sie sich für eine Kartoniermaschine entscheiden, sollten Sie die langfristige Effizienz und die Kompatibilität der Maschine mit Ihren bestehenden Produktionsanlagen berücksichtigen. Im Folgenden finden Sie wichtige Entscheidungskriterien.

1. Welche Sicherheitsmerkmale bietet es?

Sicherheit sollte immer oberste Priorität haben. Achten Sie auf Maschinen mit Sensoren, die die Maschine stoppen, wenn etwas blockiert oder falsch ausgerichtet ist.

Not-Aus-Taster, Schutzvorrichtungen und automatische Abschaltsysteme tragen wesentlich zur Verringerung des Verletzungsrisikos bei. Eine gute Kartoniermaschine sollte zudem internationale Sicherheitsstandards wie CE oder … erfüllen. ISO-Zertifizierungen.

2. Die verfügbaren Automatisierungsstufen

Manche Maschinen arbeiten vollautomatisch, andere nicht. Unter Umständen müssen Sie Produkte manuell einlegen oder Kartons manuell verschließen. Für kleinere Betriebe oder bei wechselnden Produkttypen ist eine halbautomatische Maschine möglicherweise die bessere Wahl.

3. Wartungs- und Reparaturfreundlichkeit

Wussten Sie, dass ungeplante Ausfallzeiten Unternehmen über 100 % kosten? $260.000 pro StundeAchten Sie also darauf, dass die Maschine, die Sie kaufen, leicht zu reinigen, einzustellen und zu reparieren ist. Prüfen Sie, ob die Teile genormt und leicht austauschbar sind. Maschinen mit modularem Aufbau oder werkzeuglosem Umrüsten ermöglichen eine schnellere Wartung.

4. Wie es Kartons handhabt und kommissioniert

Die Kartonhandhabung ist ein entscheidender Bestandteil des Verpackungsprozesses. Einige Maschinen nutzen Vakuumsaugtechnik, andere mechanische Arme. Achten Sie auf eine Maschine, die flache Kartons effizient aufnehmen, öffnen und deren Form während des gesamten Befüllvorgangs gewährleisten kann.

5. Kosten der Maschine und Garantie

Die Gesamtkosten umfassen mehr als nur den Kaufpreis. Installation, Schulung, Wartung und Energieverbrauch müssen ebenfalls berücksichtigt werden. Es empfiehlt sich, in eine zuverlässige Marke mit gutem Kundendienst zu investieren.

Vergessen Sie auch nicht die Garantiebedingungen. Eine Garantie von 1-2 Jahren ist Standard, einige Hersteller bieten aber auch eine erweiterte Garantie an.

Fünf Vorteile der Verwendung einer automatischen Kartoniermaschine

Hier sind die fünf Vorteile der Verwendung einer automatischen Kartoniermaschine:

• Reduzierung der ArbeitskostenAutomatische Kartoniermaschinen reduzieren die Anzahl der benötigten Arbeitskräfte in der Verpackungslinie. Dies führt zu geringeren Lohnkosten und verringerten Risiken bei der manuellen Handhabung.
• Schnellere VerpackungszyklenDiese Maschinen können Hunderte von Kartons pro Stunde verpacken, ohne anzuhalten. Das bedeutet eine deutliche Steigerung der Gesamtproduktion und hilft, die gestiegene Nachfrage problemlos zu decken.
• Besserer ProduktschutzDie Produkte bleiben während des Prozesses sicherer, da sie von den Maschinen schonend behandelt werden. Dadurch werden Beschädigungen, insbesondere bei hochwertigen Artikeln, reduziert.
• Verbesserte Konsistenz und GenauigkeitJeder Karton wird auf die gleiche Weise befüllt und versiegelt. Die Kunden erhalten ordentlich verpackte Produkte, was auch das Markenimage stärkt.
• Reduzierung menschlicher FehlerWeniger Personen, die die Produkte berühren, bedeuten weniger Fehler. Die Maschine folgt festgelegten Anweisungen, wodurch Fehler und Abfall reduziert werden.

Hauptbestandteile einer automatischen Kartoniermaschine

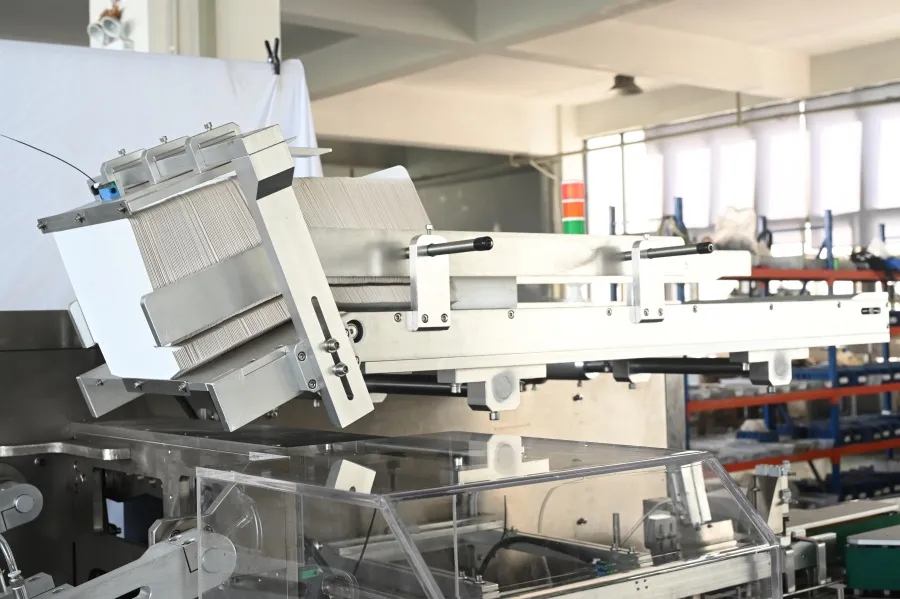

1. Das Kartonmagazin (oder Hopper)

Dies ist der Ausgangspunkt des Prozesses.

• Funktion: Zur Aufnahme eines vertikalen Stapels flacher, gefalteter Kartonzuschnitte.

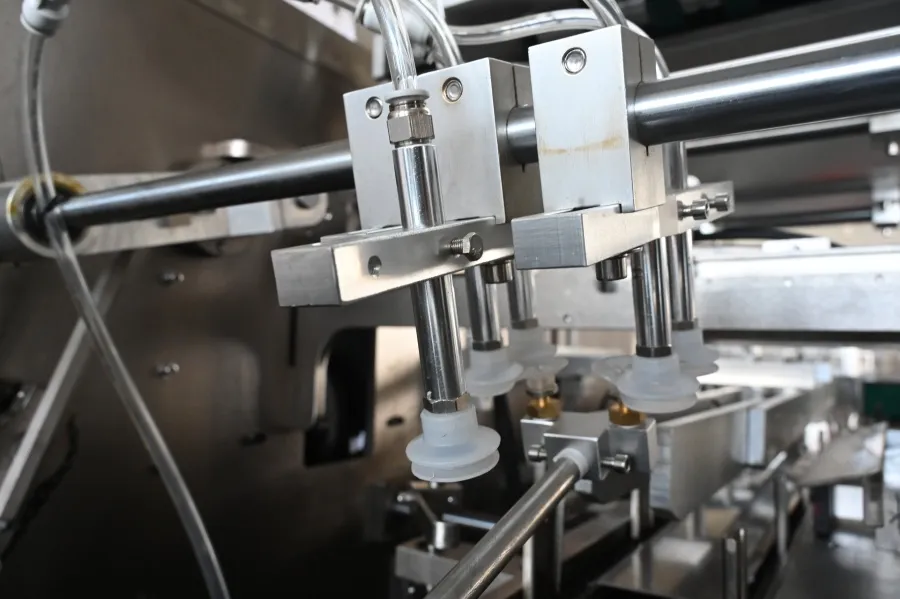

2. Das Karton-Kommissioniersystem

Dieses System entnimmt einen einzelnen Rohling aus dem Magazin und führt ihn in die Förderkette der Maschine ein.

• Funktion: Um jeweils einen Kartonrohling zuverlässig abzutrennen und zu transportieren.

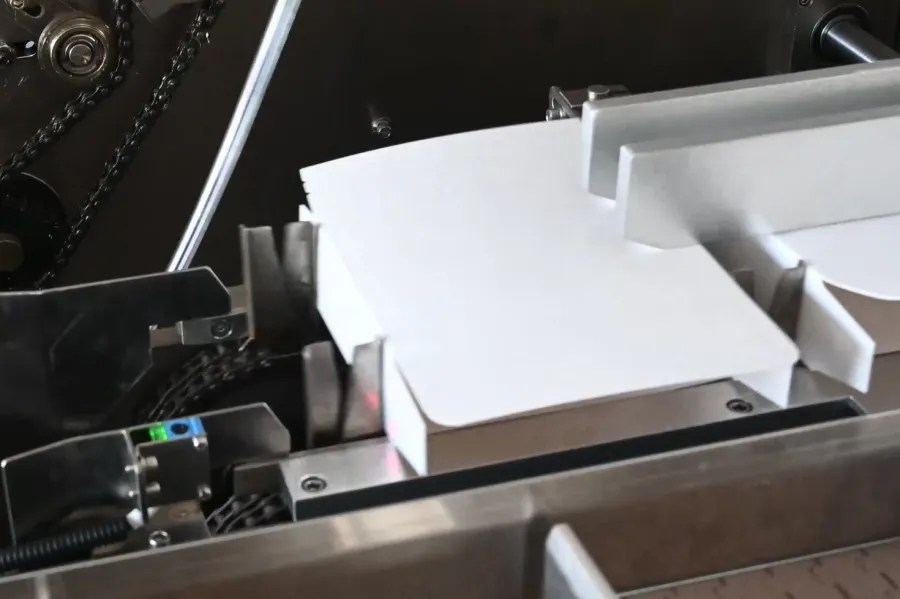

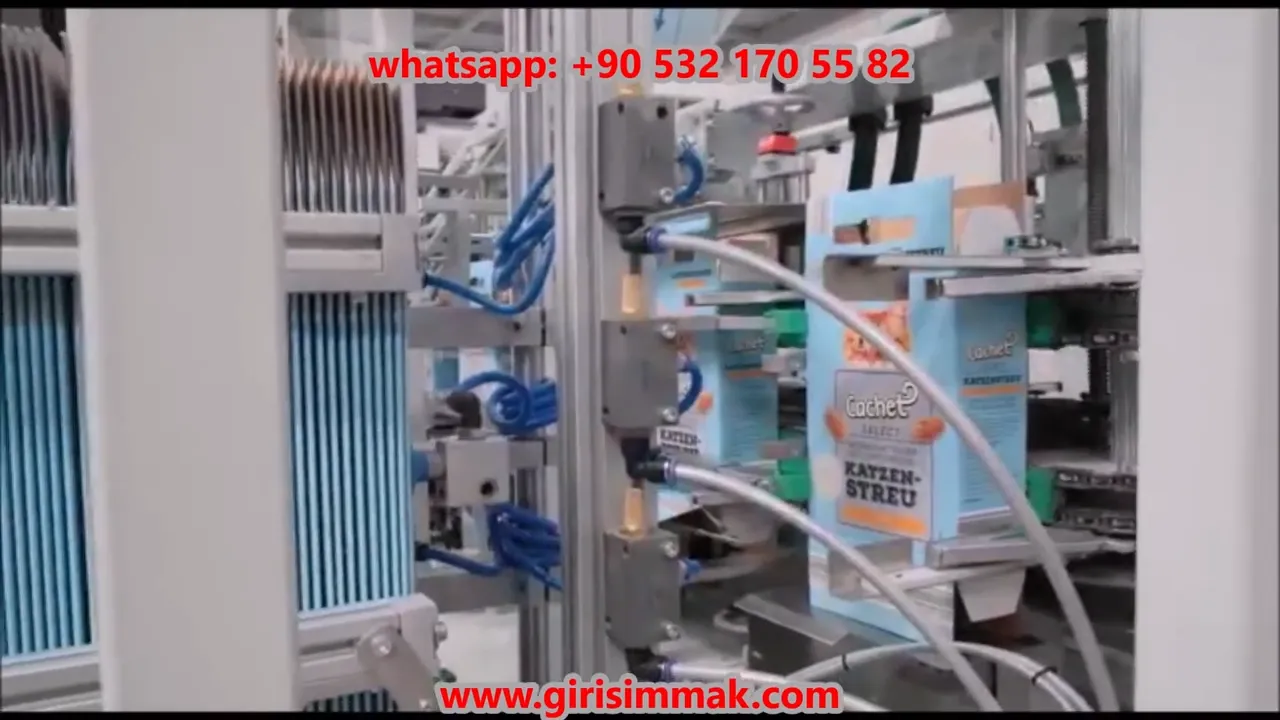

3. Die Kartonformungsabteilung

Hier wird der flache Rohling in eine dreidimensionale, offene Hülse verwandelt.

• Funktion: Den Karton aufrichten und ihm seine rechteckige Form geben.

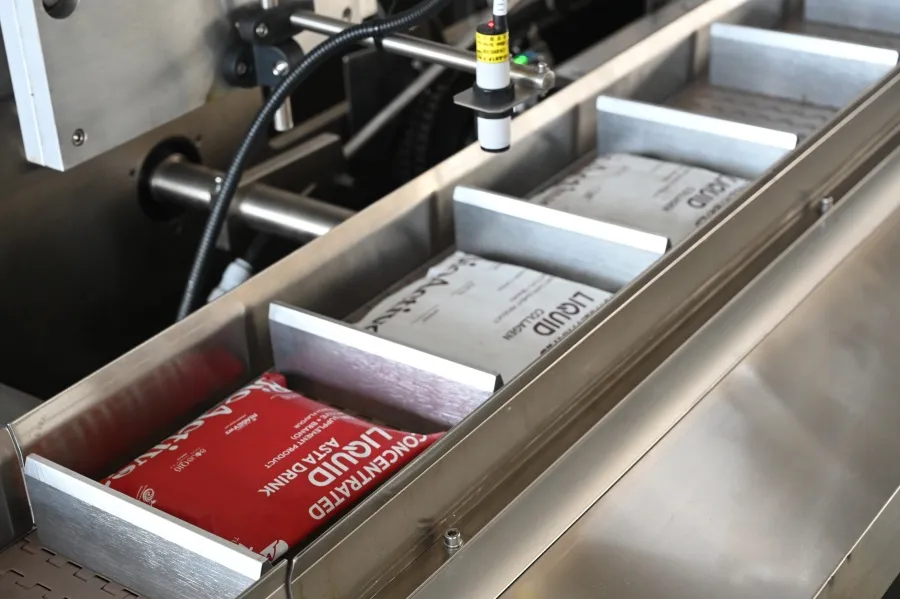

4. Das Produktverladesystem

Dies ist oft der am stärksten individualisierte Teil der Maschine, der für ein bestimmtes Produkt entwickelt wurde.

• Funktion: Das Primärprodukt (z. B. Flaschen, Blisterverpackungen, Tuben) in den bereitliegenden Karton einlegen.

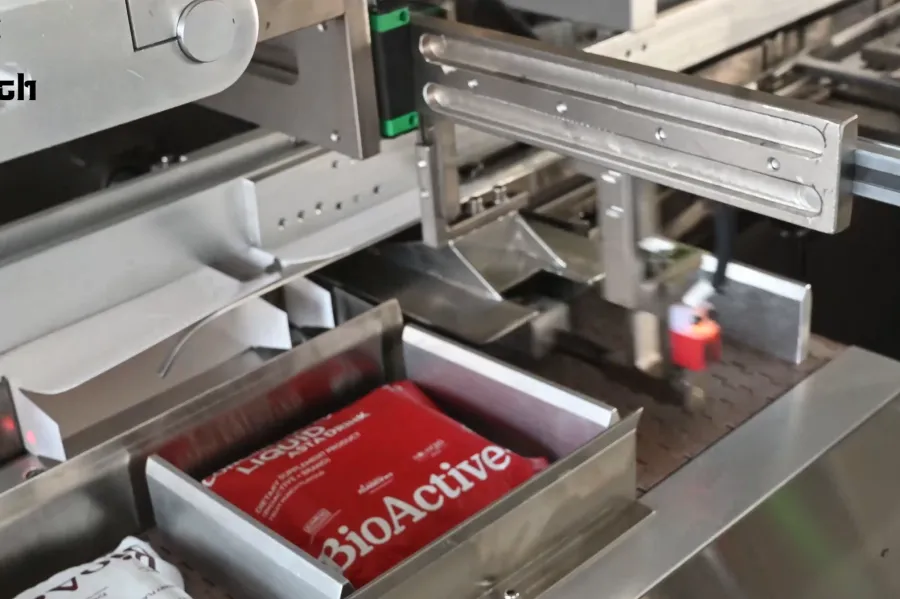

5. Der Einlegefach (z. B. für Anleitungen)

Bei vielen Produkten muss der Verpackung ein Beipackzettel, eine Bedienungsanleitung oder ein Coupon beiliegen.

• Funktion: Um einen Beipackzettel präzise zu falten und zusammen mit dem Produkt in den Karton einzulegen.

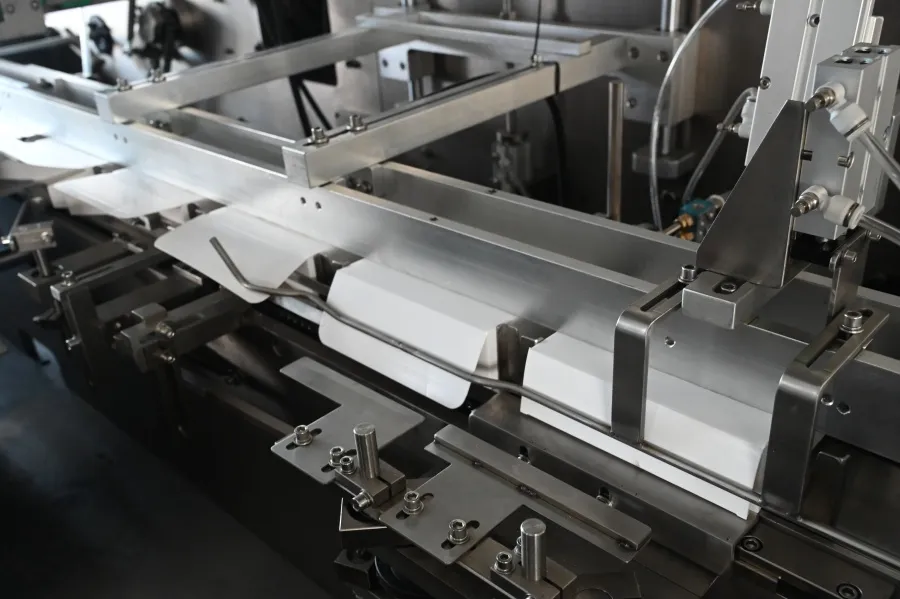

6. Der Verschluss- und Dichtungsbereich

Sobald das Produkt und die Beilagen eingelegt sind, muss der Karton verschlossen werden.

• Funktion: Die restlichen Laschen des Kartons umklappen und sichern.

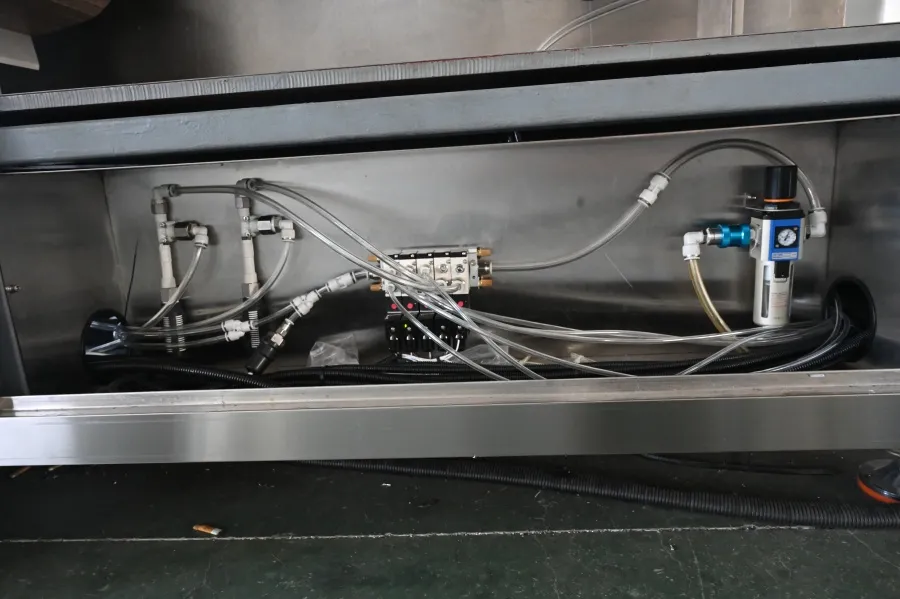

7. Das Hauptantriebs- und Fördersystem

Dies ist das “Rückgrat” der Maschine, das die Kartons durch alle Produktionsstufen transportiert.

• Funktion: Um eine synchronisierte Bewegung innerhalb der Maschine zu gewährleisten.

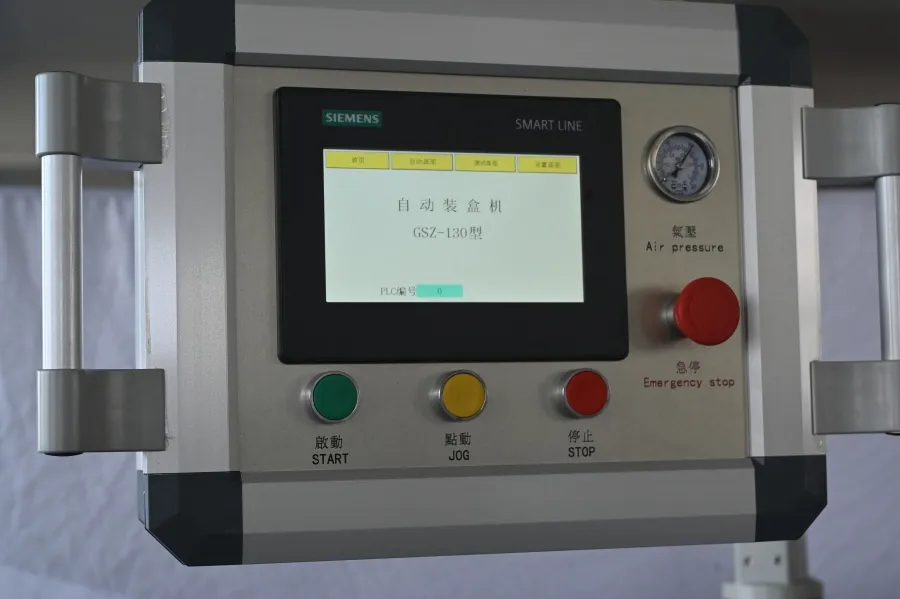

8. Das Kontrollsystem (Das “Gehirn”)

Dadurch werden alle mechanischen Arbeitsschritte in einen nahtlosen, automatisierten Prozess integriert.

• Funktion: Zur Überwachung, Steuerung und Koordination aller Maschinenfunktionen

Fazit

Automatische Kartoniermaschinen haben die Verpackungsmethoden in der Industrie revolutioniert. Sie sparen Zeit, senken die Arbeitskosten und gewährleisten eine höhere Gleichmäßigkeit jeder einzelnen Verpackungseinheit. Dank der verschiedenen Maschinentypen finden Sie garantiert die passende Lösung für Ihre Bedürfnisse.

Es ist wichtig zu verstehen, wie die Maschine funktioniert, welche Funktionen für Ihre Produkte am wichtigsten sind und wie sie sich in Ihre aktuelle Systemlandschaft einfügt.

Mit der richtigen Maschine wird Ihre Verpackungslinie schneller, sicherer und effizienter.

FAQs

1. Kann eine Kartoniermaschine verschiedene Kartongrößen verarbeiten?

Ja, viele automatische Kartoniermaschinen können verschiedene Kartongrößen verarbeiten. Die Bediener können Führungen, Zuführungen und Einstellungen anpassen, um zwischen den Größen zu wechseln. Der Grad der Flexibilität hängt jedoch vom jeweiligen Modell ab.

2. Worin besteht der Unterschied zwischen Kartonierung und Kistenverpackung?

Beim Kartonieren werden einzelne Artikel in kleinere, verkaufsfertige Schachteln oder Kartons verpackt. Beim Kistenpacken hingegen werden mehrere Kartons oder Produkte zu größeren Versandkartons zusammengefasst. Ersteres dient der Warenpräsentation, während letzteres hauptsächlich der Lagerung und dem Versand großer Mengen dient.

3. Kann eine Kartoniermaschine auch mit zerbrechlichen Produkten arbeiten?

Ja, aber das hängt vom Produkt und der Maschinenkonfiguration ab. Für empfindliche Artikel eignen sich Maschinen mit schonenden Handhabungssystemen, gepolsterten Einsätzen und präziser Produktzuführung ideal. Funktionen wie Vakuum-Pick-and-Place und einstellbare Geschwindigkeiten tragen dazu bei, dass empfindliche Produkte sicher verpackt werden.
