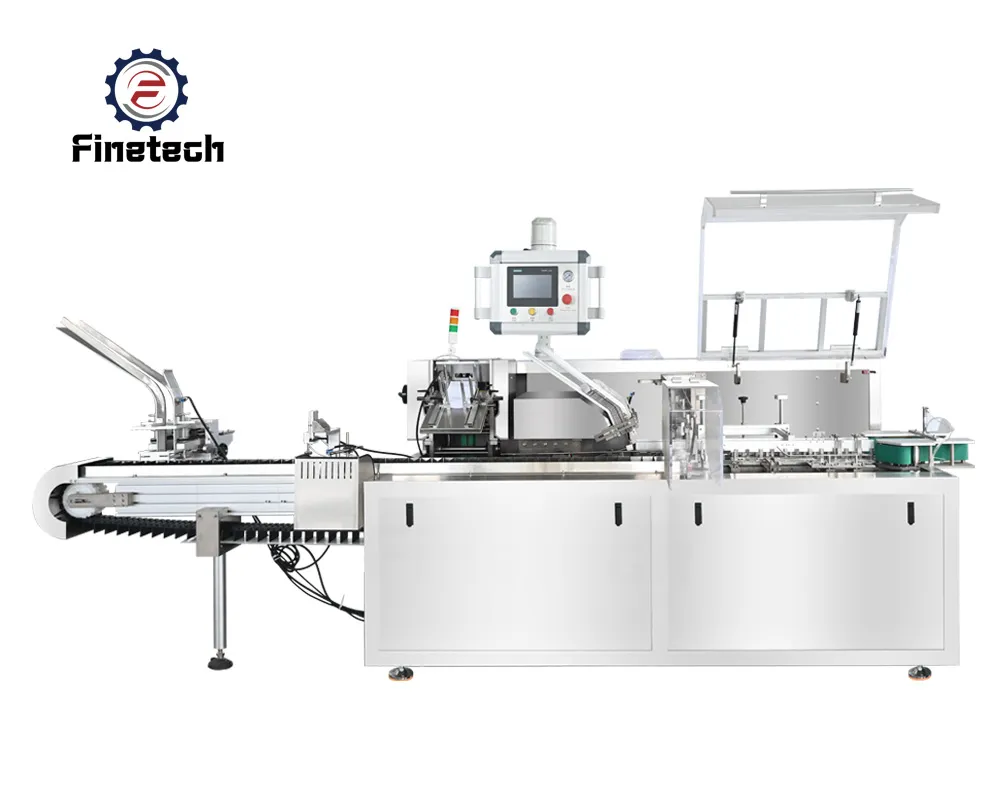

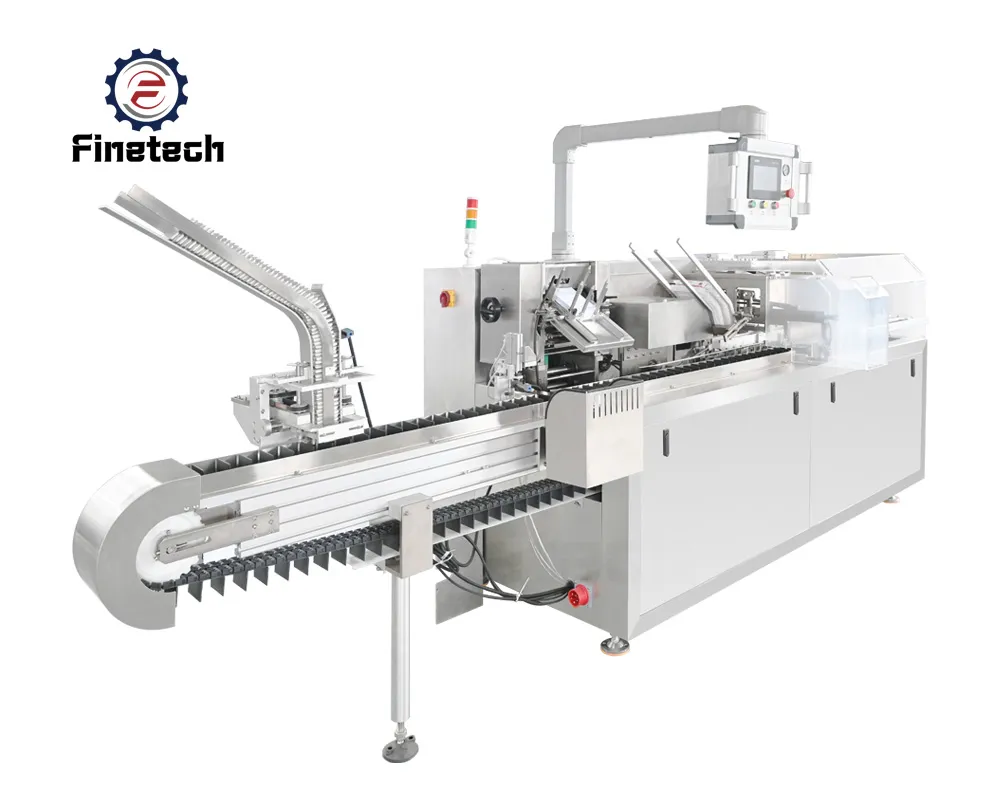

Automatische horizontale Kartoniermaschine FTZH-130
Automatisieren Sie die Kartonverpackung mit der horizontalen Kartoniermaschine FTZH-130 von Finetech. Sie eignet sich für Blisterverpackungen, Flaschen, Ampullen und geeignete Produkte in Kissenverpackungen. Das System öffnet Kartons, legt Produkte und Beipackzettel ein und verschließt die Verpackungen mit einer Nenngeschwindigkeit von 30–120 Kartons pro Minute. Außerdem lässt sie sich mit anderen Verpackungsmaschinen verbinden, um manuelle Umladungen zwischen den einzelnen Arbeitsschritten zu reduzieren.
Benötigen Sie ein individuelles Angebot?
Möchten Sie weitere Informationen zu diesem Produkt? Kontaktieren Sie noch heute unser Verkaufsteam!
Hauptmerkmale
Technische Daten
Maschinendetails
Häufig gestellte Fragen
Anwendung
Bewertungen 1 Bewertungen
Videos

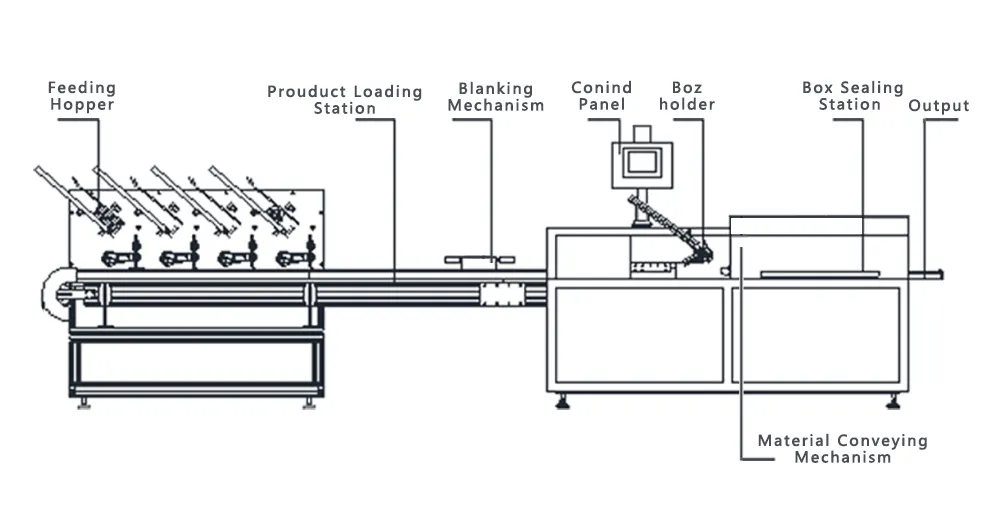

- Automatischer Kartonierzyklus: Öffnet Kartons, faltet und legt Beilagen ein, befüllt die Kartons mit Produkten, prägt sie, verschließt die Klappen und gibt die fertigen Kartons aus.
- Einstellbare Leistung: Die Nennleistung liegt bei 30–120 Kartons pro Minute. Die geeignete Geschwindigkeit hängt vom Produkt, der Zuführungskonfiguration und den Kartonspezifikationen ab.
- Auswahl an Kartongrößen: Geeignet für Kartons mit einer Länge von 70–200 mm, einer Breite von 35–120 mm und einer Höhe von 14–70 mm. Passen Sie den Karton an Ihr Produkt und Ihre Zuführungskonfiguration an.

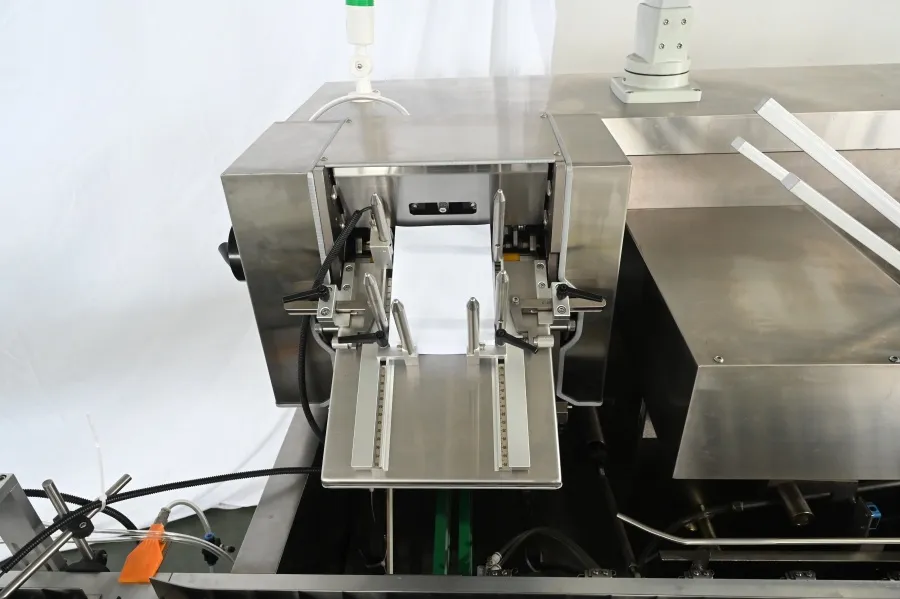

- Umgang mit Prospekten: Faltet Prospekte ein- bis viermal und legt sie beim Verpacken ein. Das Papier muss den vorgegebenen Formatvorgaben entsprechen.

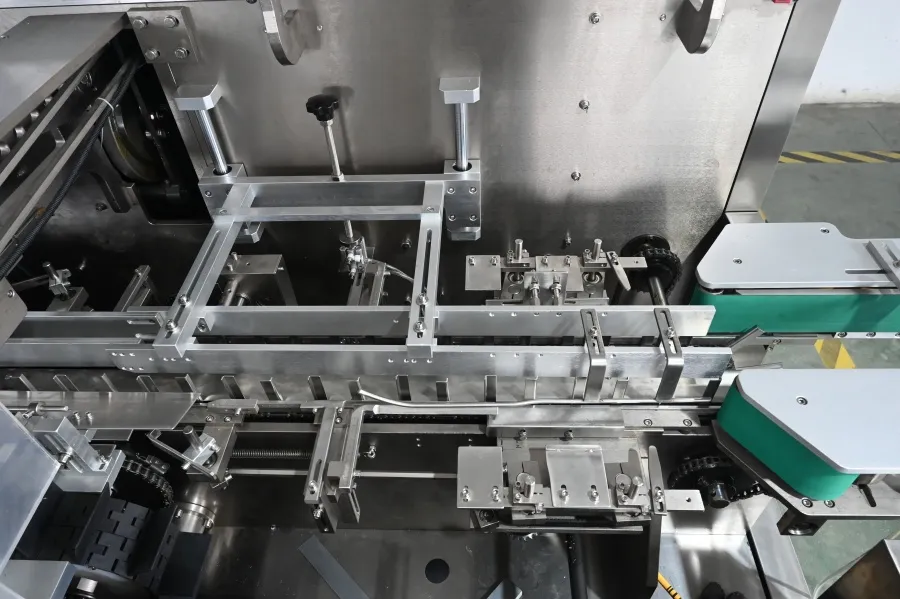

- Auswahl des Kartonverschlusses: Ein Verschluss mit Einsteckklappe ist möglich. Bei Kartons, bei denen dies erforderlich ist, kann optional eine Heißklebeversiegelung gewählt werden.

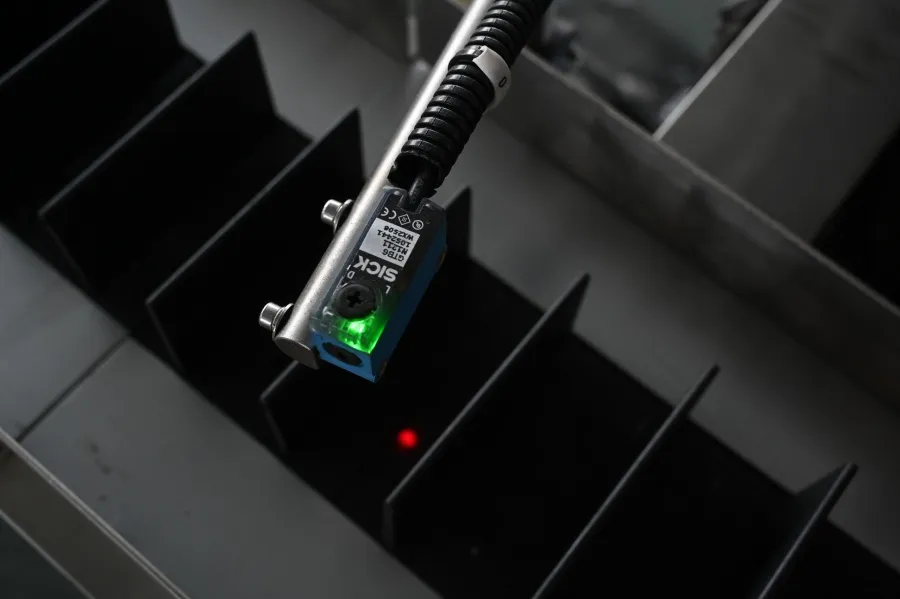

- Anschlüsse der Verpackungslinie: Lässt sich an Blisterverpackungsmaschinen, Kissenverpackungsmaschinen und nachgeschaltete Anlagen anschließen. Sensoren und Sicherheitseinrichtungen unterstützen die Überwachung des Betriebs.
| Artikel | Unterpunkt | Spezifikation |
| Verpackungsgeschwindigkeit: | 30–120 (Kartons/Min.) | |
| Karton | Qualität: | 250-350 g/m² (abhängig von der Kartongröße) |
| Karton | Größe (L x B x H): | (70-200)mm*(35-120)mm*(14-70)mm |
| Broschüre | Qualität: | 60-70g/m² |
| Broschüre | Größe des ungefalteten Faltblatts (L*B): | (80-250)mm*(90-170)mm |
| Broschüre | Falten: | 1-4 Faltungen |
| Druckluft | Betriebsdruck: | ≥0,6 MPa |
| Druckluft | Luftverbrauch: | 120-160 l/Minute |
| Stromversorgung: | 380V, 50Hz | |
| Leistung Hauptmotorleistung | 1,5 kW | |
| Gesamtabmessungen | 4100mm*1100mm*1550mm | |
| Maschinengewicht: | etwa 1400 kg | |
Seine Hauptfunktion besteht darin, Kartons automatisch aus flachen Zuschnitten aufzurichten, ein oder mehrere Produkte hineinzulegen und anschließend die Laschen zu verschließen. Die Bezeichnung "horizontal" bezieht sich auf die Ausrichtung des Kartons während der Verarbeitung und Befüllung.
Die Geschwindigkeiten variieren stark je nach Modell und Produktkomplexität. Eine Standardmaschine könnte zwischen 80 bis 250 Kartons pro Minute. Hochgeschwindigkeitsmodelle können 400 Takte pro Minute überschreiten, während langsamere, komplexere Maschinen unter 80 Takten pro Minute laufen.
Praktisch jeder Gegenstand, der in einen Karton passt. Gängige Beispiele sind:
Pharmazeutische Produkte: Blisterpackungen, Ampullen, Flaschen, Spritzen.
Kosmetikartikel: Cremetiegel, Lippenstifthülsen, Parfümverpackungen.
Lebensmittel: Teebeutel, Müsliriegel, Quetschbeutel.
Konsumgüter: Batterien, kleine Elektronikgeräte, Feuerzeuge.
Elektrische Energie: Typischerweise 3-phasig, 400 V/480 V oder 200 V/240 V, je nach Region.
Druckluft: Saubere, trockene Druckluft ist für Pneumatik und Aktuatoren unerlässlich. Typischer Druck: 6–8 bar (80–115 psi).
Vakuum: Für Pick-and-Place-Arme und Kartonaufrichtung.
Klebesystem (falls zutreffend): Heißklebstoffeinheit und Druckluft für die Klebepistole.
Die Umrüstzeit hängt von der Maschinenkonstruktion ab. Sie kann variieren zwischen:
Schneller Umbau (15-30 Minuten): Für Maschinen mit werkzeugloser Verstellung und Schnellspannmechanismen.
Standardwechselzeit (30-90 Minuten): Dies erfordert den Austausch von Produktförderschnecken und -schiebern sowie die Justierung von Führungen und Trichtern.
Gängige Wechselteile sind:

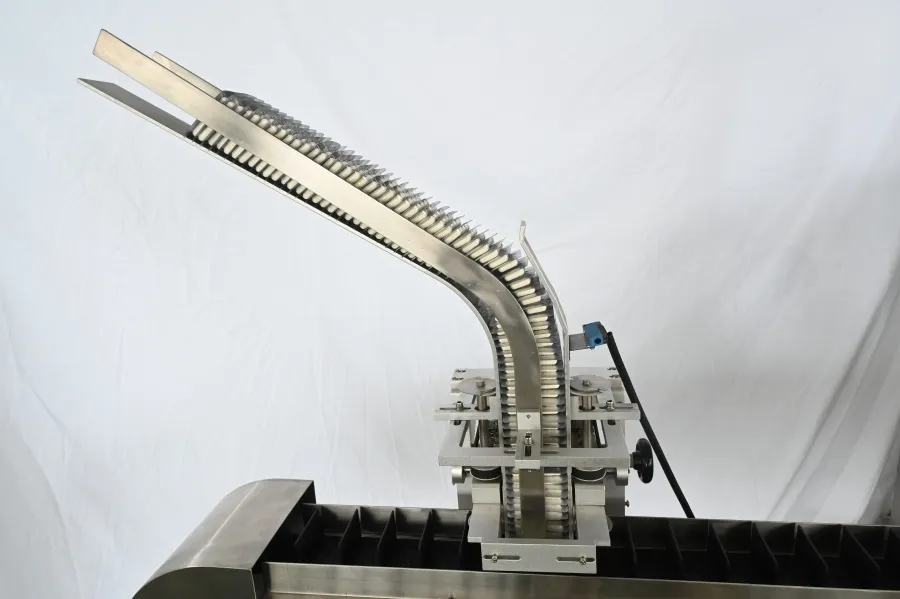

Kartonmagazin Und Kartongreifer um die neue Rohlingsgröße zu handhaben.

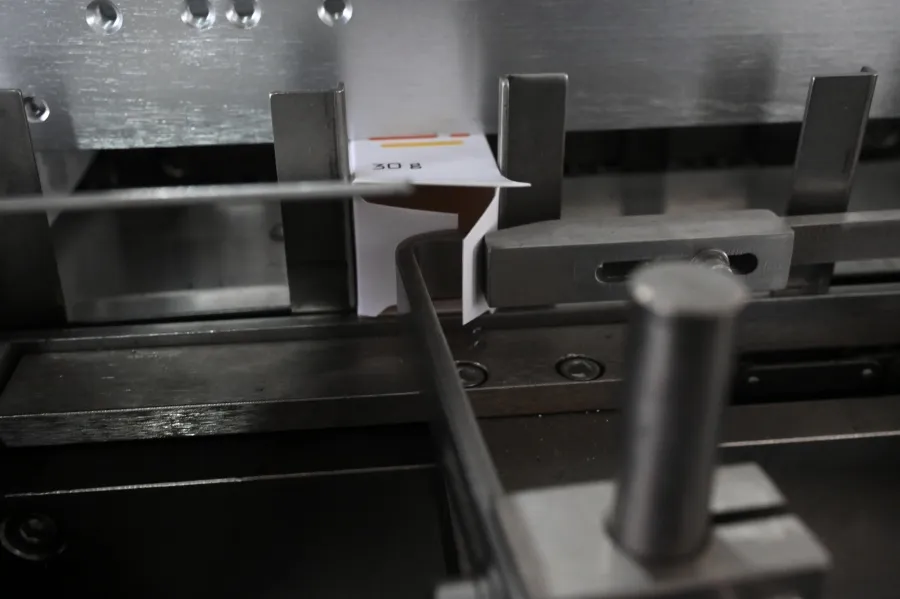

Produkt-Flugbars Und Schieber/Finger die den Abmessungen des neuen Produkts entsprechen.
Einzugsführungen Und Tracks für das Produkt.

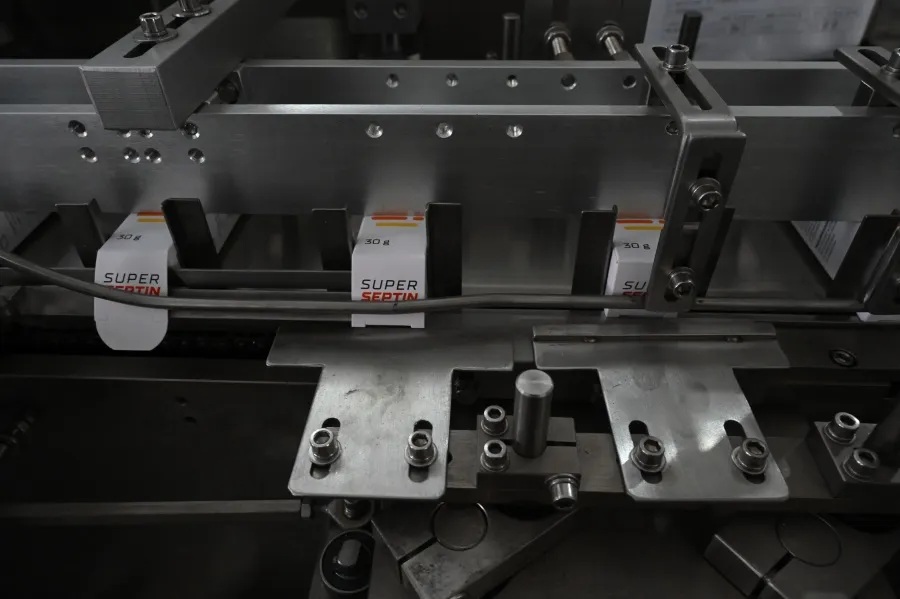

Klappschienen schließen um der neuen Kartongröße gerecht zu werden.
Vakuumausfall: Die Saugnäpfe sind verschlissen, rissig oder verstopft. Der Druck der Vakuumpumpe ist zu niedrig.
Probleme mit dem Greifer: Die mechanischen Greifer sind falsch eingestellt oder verschlissen.
Blank Warping oder Static: Minderwertige Rohlinge oder statische Aufladung, die dazu führt, dass sie zusammenkleben.
Magazineinstellungen: Falscher Druck auf den leeren Stapel.
