Estuchadora Horizontal

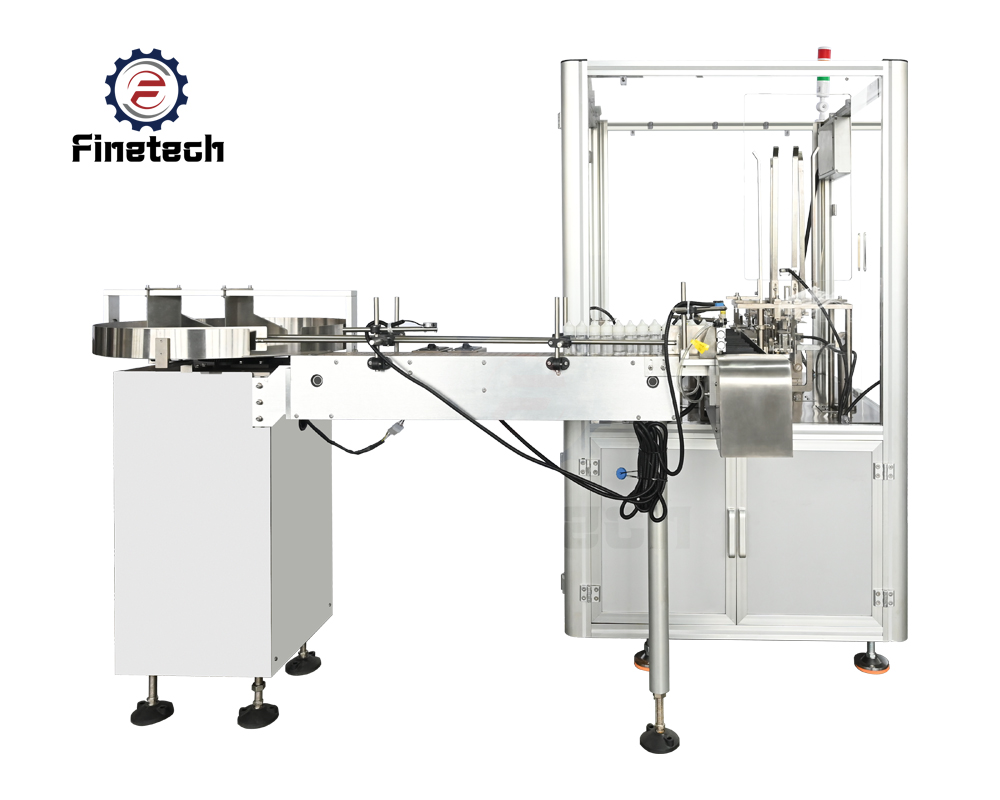

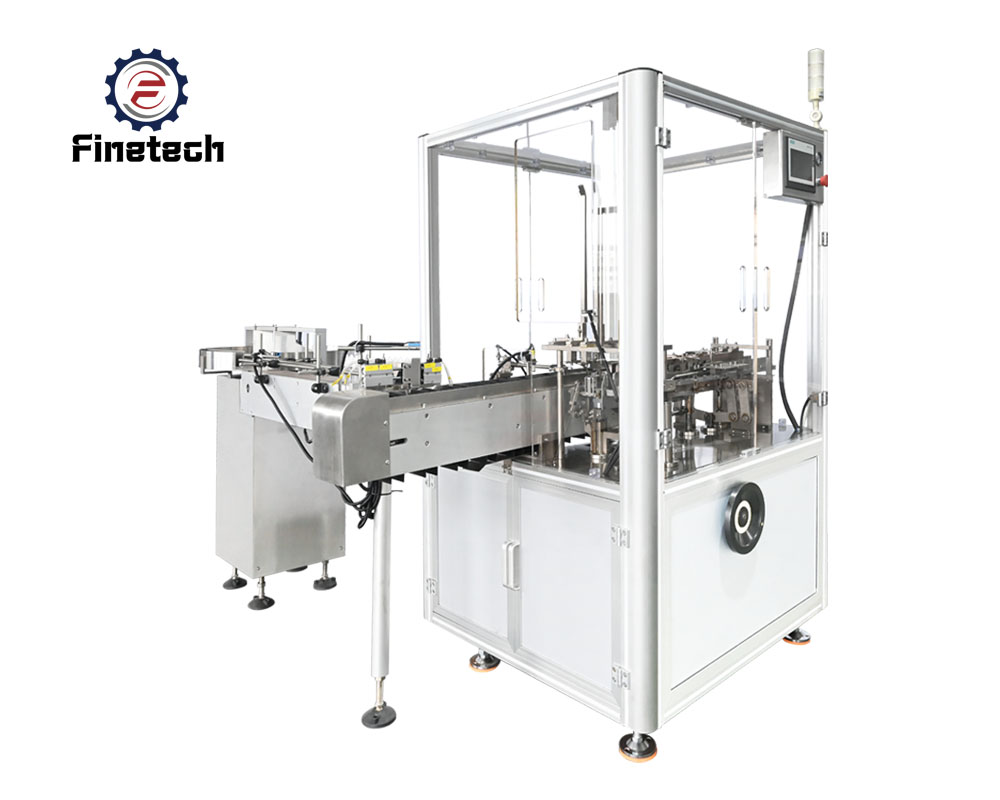

Automatisez le conditionnement en cartons grâce à la machine d'encartonnage horizontale FTZH-130 de Finetech. Elle prend en charge les emballages sous blister, les bouteilles, les flacons et les produits conditionnés sous forme de sachets. Le système ouvre les cartons, charge les produits et les notices, puis referme les emballages à une vitesse nominale de 30 à 120 cartons par minute. Elle peut également être reliée à d'autres machines d'emballage afin de réduire les transferts manuels entre les différentes étapes.
Besoin d'un devis personnalisé ?
Pour plus d'informations sur ce produit, contactez notre équipe commerciale dès aujourd'hui !
Caractéristiques principales
Données techniques

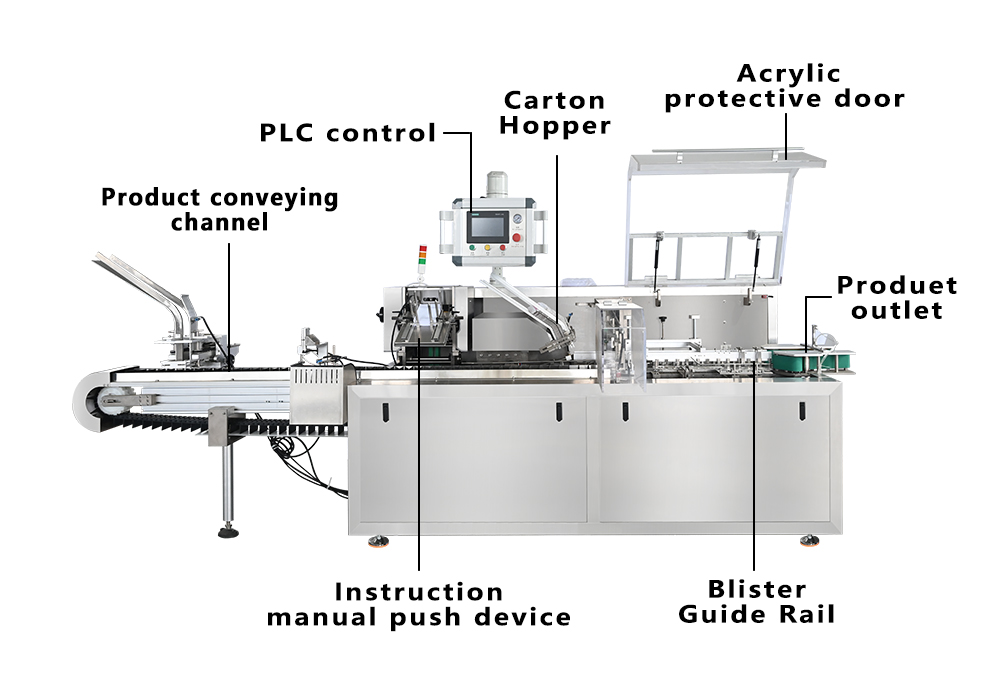

Détails de la machine
FAQ
Application
Commentaires 1 Commentaires
Vidéos
- Cycle d'encartonnage automatique : Ouvre les cartons, plie et insère les notices, charge les produits, gaufre, ferme les rabats et évacue les cartons finis.
- Puissance réglable : Sa cadence nominale est comprise entre 30 et 120 cartons par minute. La vitesse adaptée dépend du produit, du système d'alimentation et des caractéristiques des cartons.
- Gamme de formats de cartons : Compatible avec des cartons mesurant entre 70 et 200 mm de longueur, entre 35 et 120 mm de largeur et entre 14 et 70 mm de hauteur. Choisissez un carton adapté à votre produit et à votre configuration d'alimentation.
- Manipulation des prospectus : Plie les dépliants une à quatre fois et les insère lors du conditionnement. Le papier doit respecter les exigences de format spécifiées.
- Choix du mode de fermeture du carton : Une fermeture par rabat à insérer est disponible. Le scellage à la colle thermofusible est une option pour les cartons qui en ont besoin.
- Raccordements de la ligne d'emballage : Se raccorde aux machines d'emballage sous blister, aux machines d'emballage en format « pillow pack » et aux équipements en aval. Des capteurs et des dispositifs de sécurité permettent de surveiller le fonctionnement.
| Article | Sous-élément | Spécification |
| Vitesse de mise en carton : | 30-120 (Cartons/Min) | |
| Carton | Qualité: | 250-350 g/m² (selon la taille du carton) |
| Carton | Dimensions (L x l x H) : | (70-200)mm*(35-120)mm*(14-70)mm |
| Brochure | Qualité: | 60-70g/m² |
| Brochure | Dimensions du dépliant (L*l) : | (80-250)mm*(90-170)mm |
| Brochure | Pli: | 1 à 4 plis |
| Air comprimé | Pression de service : | ≥0,6 MPa |
| Air comprimé | Consommation d'air : | 120-160 L/minute |
| Alimentation électrique : | 380V, 50Hz | |
| puissance du moteur principal | 1,5 kW | |
| Dimensions hors tout | 4100mm*1100mm*1550mm | |
| Poids de la machine : | Environ 1400 kg | |
Sa fonction principale est de former automatiquement des cartons à partir de feuilles plates, d'y insérer un ou plusieurs produits, puis de fermer les rabats. Le terme " horizontal " fait référence à l'orientation du carton pendant son traitement et son remplissage.
Les vitesses varient considérablement selon le modèle et la complexité du produit. Une machine standard peut fonctionner entre 80 à 250 cartons par minute. Les modèles à grande vitesse peuvent dépasser 400 CPM, tandis que les machines plus lentes et plus complexes peuvent fonctionner en dessous de 80 CPM.
Pratiquement tout objet qui tient dans une boîte. Exemples courants :
Produits pharmaceutiques : plaquettes thermoformées, flacons, bouteilles, seringues.
Cosmétiques : pots de crème, tubes de rouge à lèvres, boîtes de parfum.
Aliments : sachets de thé, barres de céréales, sachets.
Biens de consommation : Piles, petits appareils électroniques, briquets.
Énergie électrique : Généralement triphasé, 400 V/480 V ou 200 V/240 V, selon la région.
Air comprimé : L'air propre et sec est essentiel pour les systèmes pneumatiques et les actionneurs. Pression typique : 6 à 8 bar (80 à 115 psi).
Vide: Pour les bras de prélèvement et de placement et le montage de cartons.
Système de collage (le cas échéant) : Unité de colle thermofusible et air comprimé pour pistolet à colle.
Le temps de changement de format dépend de la conception de la machine. Il peut varier de :
Changement rapide (15-30 minutes) : Pour les machines dotées de réglages sans outil et de mécanismes de dégagement rapide.
Changement standard (30 à 90 minutes) : Nécessitant le remplacement des spires de produit, des poussoirs et le réglage des guides et des trémies.
Les pièces de rechange courantes comprennent :
Magazine en carton et Pinces à carton pour gérer la nouvelle taille de l'ébauche.
Barres de vol de produits et Pousseurs/Doigts qui correspondent aux dimensions du nouveau produit.
Guides d'alimentation et Pistes pour le produit.
Rails de fermeture pliants pour s'adapter au nouveau format de carton.
Panne du vide : Les ventouses sont usées, fissurées ou obstruées. La pression de la pompe à vide est faible.
Problèmes de préhension : Les pinces mécaniques sont mal réglées ou usées.
Déformation à blanc ou statique : Des supports de mauvaise qualité ou de l'électricité statique qui les fait coller entre eux.
Paramètres du magazine : Pression incorrecte sur la pile de cartouches vierges.
