Machine de mise en carton verticale automatique FTZH-120
La machine d'encartonnage verticale FTZH-120 de Finetech est adaptée aux petits lots et à une large gamme de formats de cartons. Sa conception compacte, sa structure en acier inoxydable 304 et ses commandes par écran tactile avec automate programmable (PLC) facilitent les tâches quotidiennes d'emballage. Ajoutez en option l'alimentation des produits, l'insertion de notices, l'impression de la date ou le scellage à la colle thermofusible pour l'adapter à votre processus. La machine peut également être connectée à d’autres équipements de conditionnement à mesure que les besoins de production évoluent.
Besoin d'un devis personnalisé ?
Pour plus d'informations sur ce produit, contactez notre équipe commerciale dès aujourd'hui !
Caractéristiques principales
Données techniques

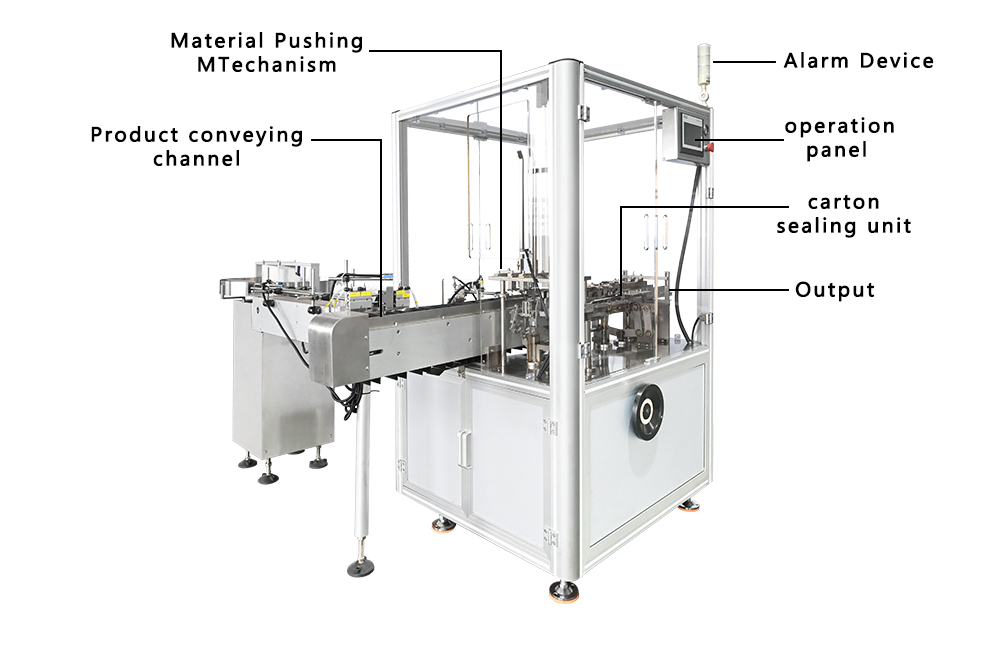

Détails de la machine
FAQ
Application
Commentaires Pas encore de commentaires
Vidéos
- Conditionnement flexible en petites séries : La conception verticale permet une production en petites séries pour plusieurs formats de cartons, ce qui en fait une solution idéale pour les entreprises qui changent régulièrement de produits.
- Commandes tactiles : Réglez la vitesse de production à l'aide de l'écran tactile du PLC. Les commandes électriques centralisées et un codeur coordonnent le fonctionnement de la machine.
- Construction en acier inoxydable 304 : La structure en acier inoxydable est adaptée aux opérations de nettoyage courantes dans les environnements de conditionnement des produits pharmaceutiques, alimentaires et de soins personnels.
- Recharge des cartons pendant le fonctionnement : Ajoutez des découpes de cartons en cours de fonctionnement sans devoir interrompre la production uniquement pour réapprovisionner le stock de cartons.
- Fonctions d'emballage en option : Sélectionnez l'alimentation automatique des produits, l'insertion de prospectus, l'impression de la date ou le scellage à la colle thermofusible, en fonction de votre processus d'emballage.
- Connexions à d'autres équipements : Raccordements avec des machines de remplissage de liquides, des machines de conditionnement sous blister ou des machines de conditionnement en format « coussin » avant la mise en carton, puis avec des équipements d'étiquetage, de cerclage ou de filmage rétractable.
| Article | Sous-élément | Spécification |
| Vitesse de mise en carton : | 30-120 (Cartons/Min) | |
| Carton: | Qualité: | 250-350 g/m² (selon la taille du carton) |
| Carton: | Dimensions (L x l x H) : | (65-155)mm*(30-85)mm*(14-50)mm |
| Dépliant : | Qualité: | 60-70g/m² |
| Dépliant : | Dimensions du dépliant (L*l) : | (80-250)mm*(90-170)mm |
| Dépliant : | Pli: | 1 à 4 plis |
| Air comprimé : | Pression de service : | ≥0,6 mpa |
| Air comprimé : | Consommation d'air : | 120-160 L/minute |
| Alimentation électrique : | 380V, 50Hz | |
| puissance du moteur principal | 1,5 kw | |
| Dimensions hors tout | 2700mm1140mm1800mm | |
| Poids de la machine : | Environ 1100 kg | |
Une machine d'emballage verticale est un type d'automatisation d'emballage qui forme des cartons à partir d'une ébauche plate, charge le produit verticalement (par le haut), puis ferme et scelle le carton. Sa principale caractéristique est que le produit est déposé par largage ou par pression. vers le bas le carton ouvert tout en le maintenant en position verticale.

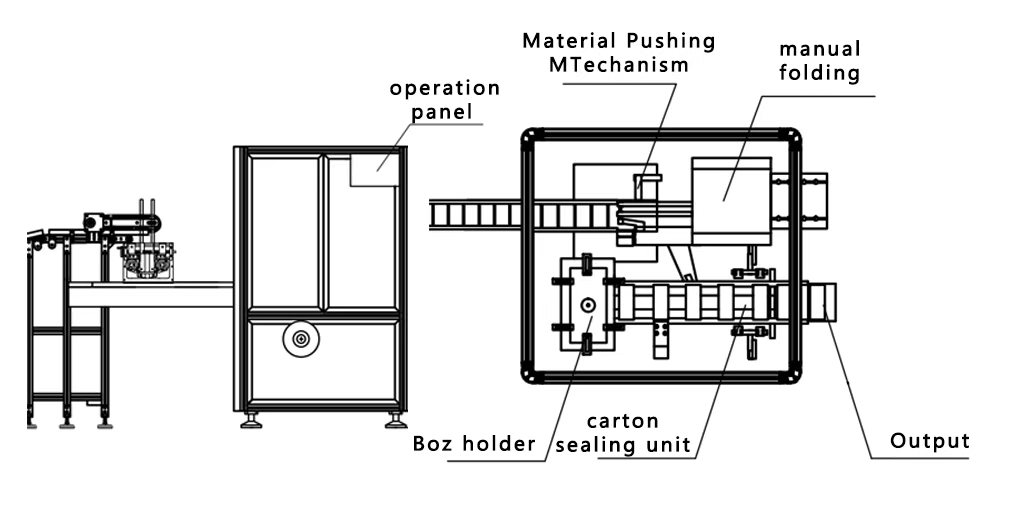

Une machine standard se compose de :
Magazine en carton : Contient une pile de cartons vierges, plats et démontés.
Section de montage des cartons : Des ventouses extraient une seule cartouche à blanc du magasin et la transforment en un tube rectangulaire.
Scellant du rabat inférieur : Il plie et scelle les rabats inférieurs du carton (généralement avec de la colle thermofusible).
Zone de chargement des produits : Le cœur de la machine. Le produit est introduit et déposé avec précision dans le carton vertical ouvert.
Inséreur de prospectus (facultatif) : Place automatiquement une notice d'utilisation ou un coupon sur ou à l'intérieur du produit.
Fermeture et étanchéité du rabat supérieur : Il replie les rabats supérieurs et les scelle avec de la colle, du ruban adhésif ou les rentre.
Nourriture et boissons : Soupes en sachets, sachets d'épices, café, barres chocolatées, sachets de thé, eau en bouteille, briques de jus.
Médicaments: Flacons de médicaments, flacons, plaquettes thermoformées, ampoules, seringues (pré-remplies).
Soins personnels et cosmétiques : Bouteilles de shampoing/lotion, boîtes de parfum, savons, dentifrice.
Biens de consommation courante (FMCG) : Piles, ampoules, petits articles de quincaillerie.
Grande vitesse: Capable de cadences de production très élevées (par exemple, plus de 100 cartons par minute).
Chargement assisté par gravité : Le mécanisme d'installation simple est fiable et minimise la complexité.
Conception compacte : Elle occupe moins d'espace au sol qu'une machine horizontale équivalente.
Rapport coût-efficacité : Généralement, l'investissement initial est inférieur à celui d'une machine horizontale pour des vitesses similaires.
Utilisation efficace des pochettes : Idéal pour les emballages souples, faciles à transporter et à déposer.
Les vitesses peuvent varier de 50 à plus de 80 cartons par minute (CPM), en fonction de la sophistication de la machine, du produit et de la complexité du carton.
Spécifications du produit : Taille, poids, forme et fragilité.
Spécifications du carton : Style, gamme de tailles et matière.
Vitesse requise (CPM) : Vos besoins en matière de production.
Fréquence de commutation : À quelle fréquence changerez-vous les produits/cartons ?.
Intégration: Doit-il être connecté à des équipements en amont (par exemple, une machine à sachets) et en aval (par exemple, une encaisseuse) ?
Budget: Il faut tenir compte non seulement du prix initial, mais aussi du coût des pièces de rechange, de la maintenance et de l'efficacité opérationnelle.
Les encartonneuses verticales fonctionnent généralement ourlet replié ou extrémité collée Les cartons à pliage inversé sont très courants. La machine doit être spécifiquement réglée et outillée pour ce type de carton.
