Presse à comprimés rotative ZP17
Cette presse à comprimés rotative ZP17 est conçue pour les petites et moyennes entreprises pharmaceutiques, les fabricants de compléments alimentaires et les instituts de recherche. facile à utiliser, fonctionne de manière fiable et fournit excellent rapport qualité/prix. La machine comprime divers matières premières granulaires en comprimés ronds et peut également fabriquer des comprimés de différentes formes, ce qui le rend parfait pour la production en petites séries.
Il utilise une presse à comprimés rotative multi-poinçons et un système de contrôle de pression intelligent pour garantir une production constante poids, dureté et apparence du compriméElle répond aux besoins de développement de procédés et de production à petite et moyenne échelle. Il s'agit d'une solution économique et pratique de presse à comprimés de milieu de gamme.
Besoin d'un devis personnalisé ?
Pour plus d'informations sur ce produit, contactez notre équipe commerciale dès aujourd'hui !
Caractéristiques principales
Données techniques

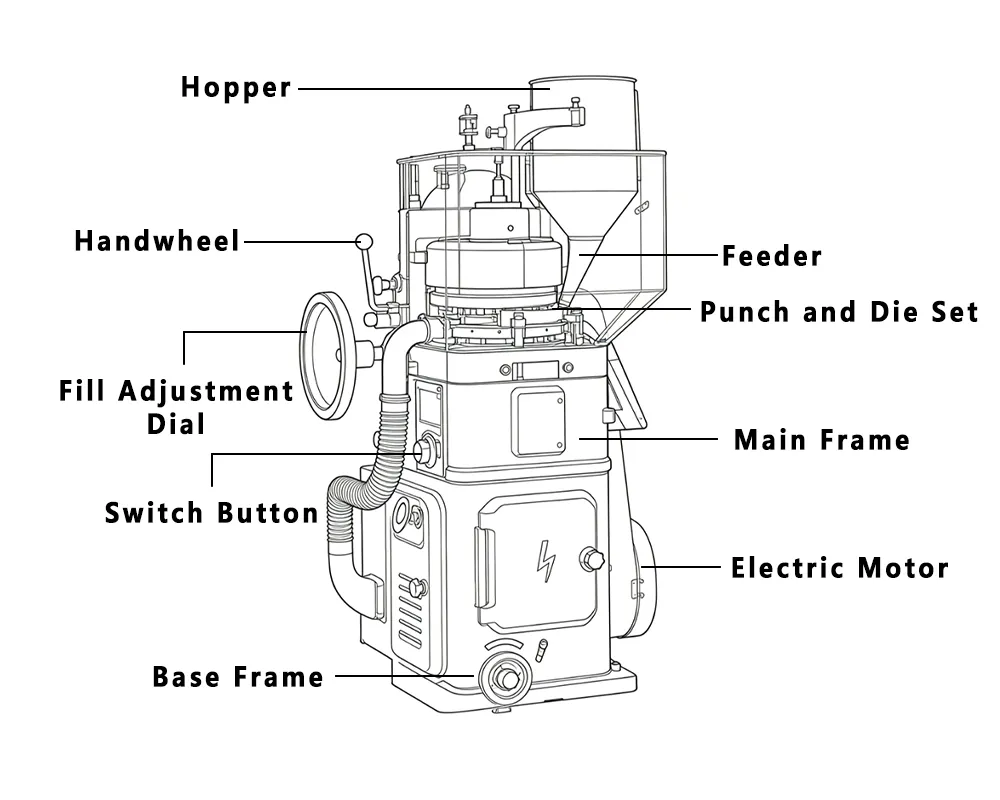

Détails de la machine
FAQ
Application
1. Le boîtier extérieur est entièrement fermé et la surface de travail interne est en acier inoxydable pour le garder lisse et prévenir la contamination croisée.
2. La housse de protection est faite de acrylique transparent, afin que vous puissiez voir clairement le processus de compression des comprimés. Il s'ouvre entièrement pour un nettoyage et un entretien faciles.
3. Il utilise un contrôle de vitesse à fréquence variable, permettant une large gamme de réglage de la vitesse et utilisation facile.
4. La machine a un affichage de la vitesse de rotation et protection contre les surcharges de pression.
5. Un dispositif de précompression élimine l'air du matériau rempli pendant la compression, augmentant ainsi temps de compression et optimisé qualité des tablettes.
6. Le système de transmission est scellé dans un réservoir d'huile sous la machine. C'est un unité séparée et sûre qui prévient la contamination, dissipe efficacement la chaleur et résiste à l'usure. Un dispositif d'alimentation forcée est disponible en option.
| Modèle | ZP17 | |
| Nombre de stations | 17 | |
| Pression principale maximale (KN) | 50 | |
| Prépression maximale (KN) | 10 | |
| Diamètre maximal du comprimé (mm) | Tablette ronde | 20 |
| comprimé irrégulier | 22 | |
| Profondeur de limage maximale (mm) | 15 | |
| Épaisseur maximale du comprimé (mm) | 6 | |
| Vitesse maximale de la tourelle (tr/min) | 40 | |
| Capacité de production maximale (pièces/h) | 40800 | |
| Puissance du moteur (kW) | 2.2 | |
| Taille globale (mm) | 950*770*1740 | |
| Poids de la machine (kg) | 900 | |
Le ZP17 est techniquement capable de supporter une pression élevée (souvent de l'ordre de 40 à 50 kN), mais son principal facteur limitant est force de la tourelle. Pour les matériaux durs et abrasifs ou les comprimés de très petite taille nécessitant une pression extrême, la tourelle peut se déformer ou s'endommager. Elle est donc plus adaptée aux applications à pression moyenne.
Le poids des comprimés est principalement contrôlé par le profondeur de remplissage.
Desserrez la vis de blocage de la came de remplissage.
Tournez la grande molette pour régler la position de la came de remplissage.
dans le sens des aiguilles d'une montre soulève le poinçon inférieur avant qu'il n'entre dans le cadre d'alimentation, créant ainsi une cavité plus profonde et croissant poids.
sens antihoraire crée une cavité moins profonde et diminue poids.
Serrez la vis de blocage et vérifiez le poids à l'aide d'une balance de précision.
La dureté et l'épaisseur sont contrôlées par le rouleau de compression principal.
Desserrez le contre-écrou du boulon de réglage de la compression.
Tournez le boulon :
dans le sens des aiguilles d'une montre abaisse le rouleau supérieur, croissant force de compression, entraînant une Plus fort et diluant comprimé.
sens antihoraire soulève le rouleau supérieur, décroissant force de compression, entraînant une plus doux et plus épais comprimé.
Serrez le contre-écrou. Remarque : les réglages de poids et de dureté sont interdépendants ; il est souvent nécessaire de les ajuster par étapes.
Cela est généralement dû à :
Collage: La formulation est adhésive. Il peut être nécessaire de la reformuler en y ajoutant davantage de lubrifiant (par exemple, du stéarate de magnésium).
Nettoyage insuffisant des poinçons : Accumulation de résidus sur les embouts des poinçons. Nettoyez soigneusement les poinçons.
Outillage usé : Les embouts de poinçon rayés ou piqués augmentent le risque d'adhérence. Inspectez-les et remplacez-les si nécessaire.
Paramètre d'éjection incorrect : Assurez-vous que la came d'éjection est correctement positionnée pour soulever complètement le poinçon inférieur à la fin du cycle.
Non. La tourelle ZP17 est usinée pour accepter uniquement Outillage B/BB. L'utilisation d'une norme inappropriée endommagera la machine, la tourelle et l'outillage lui-même.
Le rendement dépend fortement de la taille et de la vitesse de la tablette, mais il se situe généralement entre 40 800 comprimés par heure.
Non. Le ZP17 est un unilatéral Presse à compression simple. Elle ne peut pas accueillir les deux stations de remplissage séparées et le mécanisme de compression spécialisé requis pour les comprimés bicouches.
Échelle: Ne convient pas à la production industrielle à grande échelle.
Rigidité de la tourelle : Pas idéal pour la compression de comprimés à très haute pression.
Commandes manuelles : Elle ne possède pas les systèmes de rétroaction automatisés des presses modernes de plus grande taille.
Face simple : Impossible de fabriquer des comprimés complexes comme les comprimés bicouches.
